4.6 Feinabstimmung der Ventilatorendrehzahl

Es besteht die Möglichkeit, die eingestellte Luftströmung mit 2 Potentiometern zu regulieren, die sich im
Elektrikkasten befinden Abbildung 6. Mithilfe dieser können die Ventilatorenmotoren individuell auf 75 %
der eingestellten Luftströmung reguliert werden, d. h. wenn der Ventilator mit 100 % Kapazität (10 V) läuft,
besteht die Möglichkeit, diesen auf 75 % dieses bestimmten Sollwertes (7,5 V) zu regulieren, d. h. wenn
der Ventilator mit einem 5V-Steuersignal laufen soll, entspricht dies 3,75 V usw.
Hinweis!
Die Potentiometer dienen der Inbetriebnahme des Gerätes, um einen angemessenen Druckausgleich
zwischen Abluft und Zuluft im Topvex-Gerät zu gewährleisten.
Erläuterung:
• SF: Zuluftventilator
• EF: Abluftventilator

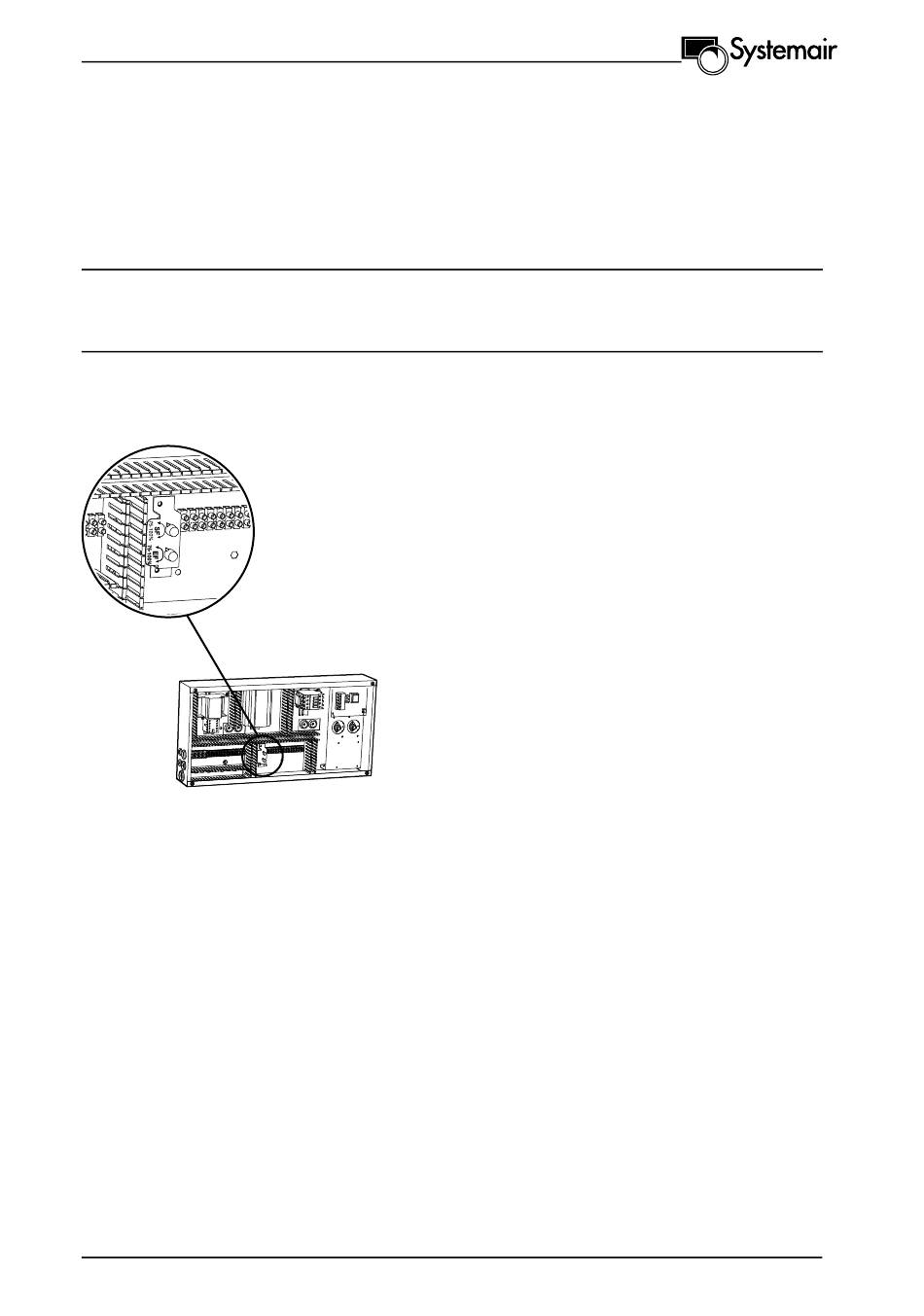

Bild 6 Potentiometer zur Feinabstimmung der Ventilatorendrehzahlen
