5.3.2.1 Ausbauen des Wärmetauscherblocks aus an Decken
befestigten Geräten
1

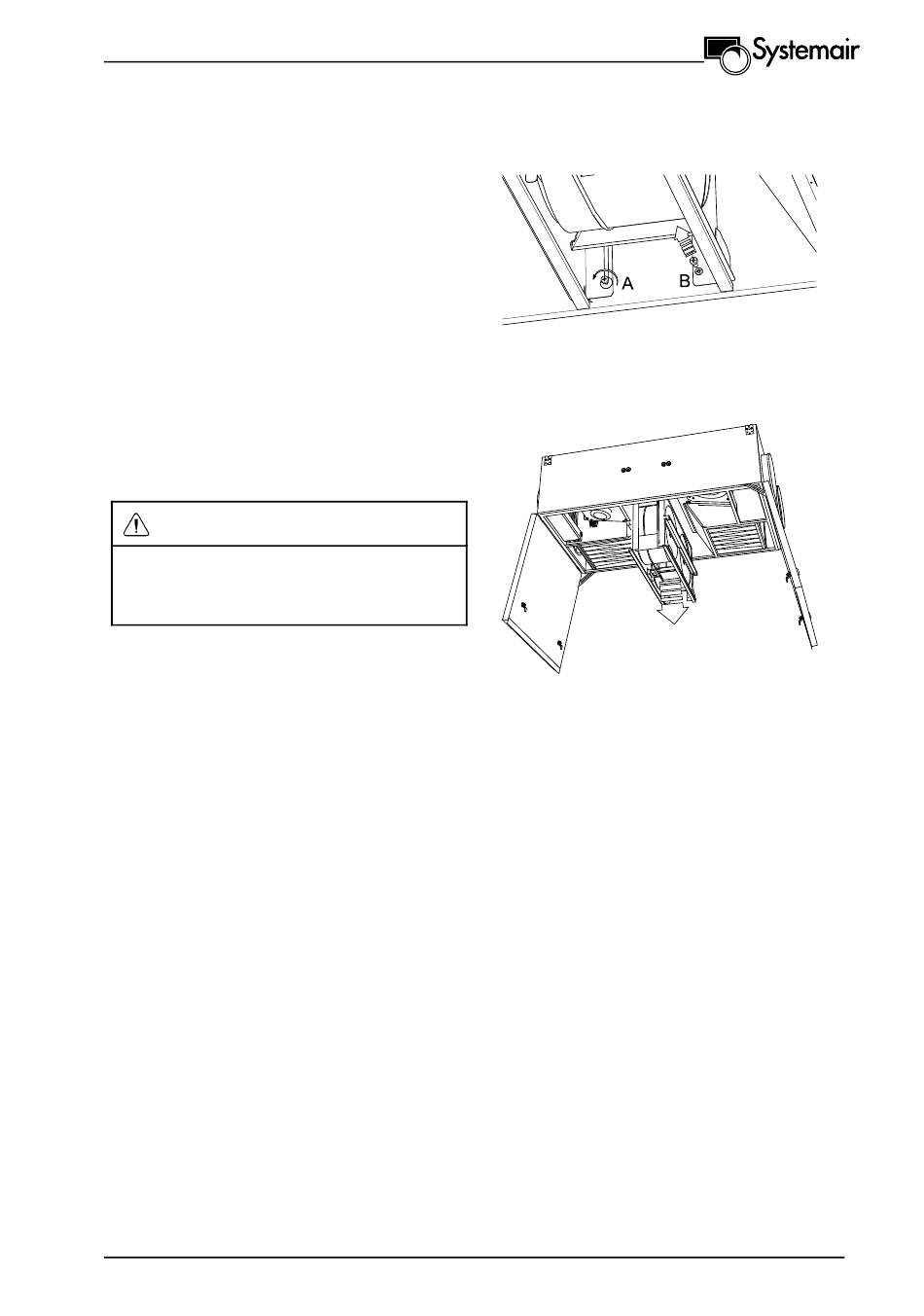

Der Wärmetauscherblock ist mit 4 Schrauben (2
pro Seite) befestigt (die Modelle FR08 und FR11
haben 8 Schrauben, 4 pro Seite). Wenn Sie den
Wärmetauscher herausnehmen wollen, überprüfen
Sie zunächst, dass die Schraube mit der
Markierung "A" fest angezogen ist. Entfernen Sie
die Schraube mit der Markierung "B" vollständig,
wie in der Abbildung dargestellt. Anschließend
lösen Sie die Schraube mit der Markierung "A"
vorsichtig, sodass der Wärmetauscher in die
Schienen gleitet.
2
Ziehen Sie den Wärmetauscherblock bis zum
Ende der Schienen heraus.
Warnung
Der Wärmetauscherblock ist schwer. Nehmen
Sie eine geeignete Halterung zu Hilfe, wenn Sie
den Wärmetauscherblock zu Wartungszwecken
herausnehmen!
3
Nach Abschluss der Reinigungs-/Wartungsarbeiten
schieben Sie den Wärmetauscherblock wieder
hinein und ziehen Sie alle Schrauben fest an.
