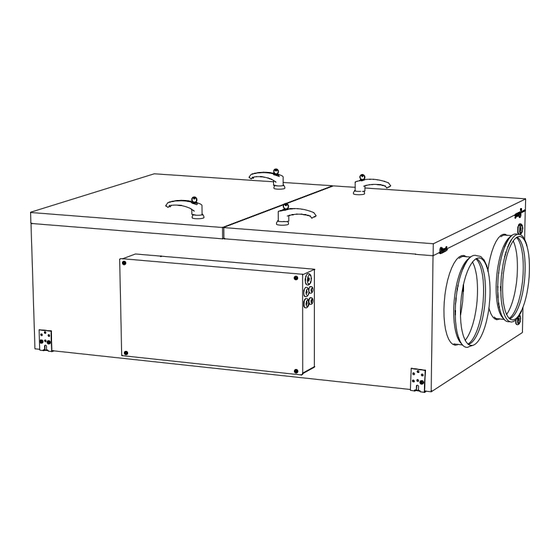

SystemAir Topvex FR03 Installationsanleitung
Kompaktlüftungsgeräte
Vorschau ausblenden
Andere Handbücher für Topvex FR03:
- Betriebs- und wartungsanleitung (42 Seiten) ,
- Installationsanleitung (24 Seiten) ,
- Installationsanleitung (28 Seiten)
Verwandte Anleitungen für SystemAir Topvex FR03
Inhaltszusammenfassung für SystemAir Topvex FR03

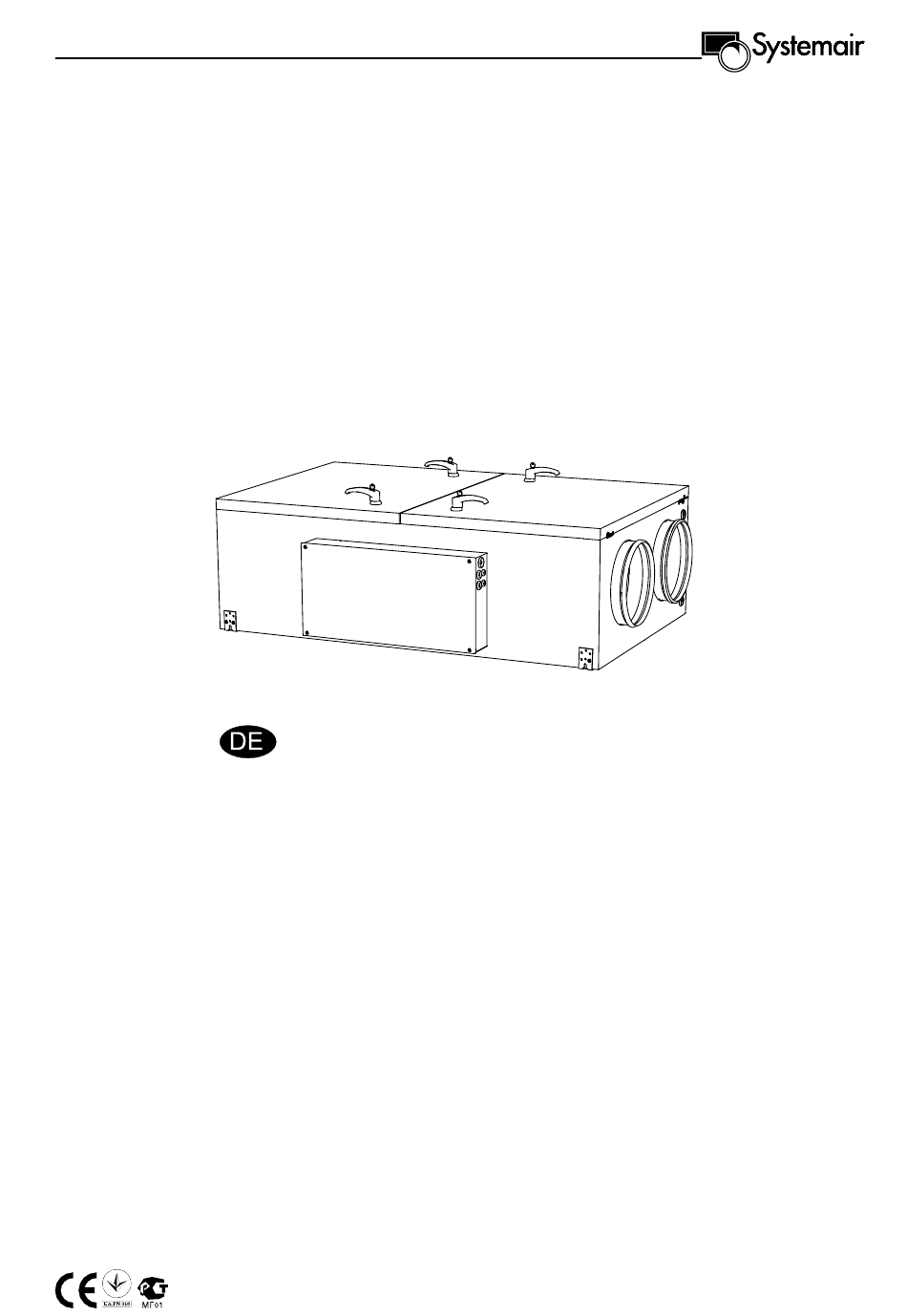

- Seite 1 Topvex FR03, FR06, FR08 und FR11 Kompaktlüftungsgeräte Installationsanleitung 206638-DE 100113 V.10-01...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Warnhinweise ..........................1 2 Konformitätserklärung ........................ 2 3 Produkteinführung ........................3 3.1 Allgemein......................... 3 3.2 Technische Daten......................4 3.3 Transport und Lagerung....................6 4 Installation..........................7 4.1 Installationshinweise......................7 4.2 Entpacken........................7 4.3 Installieren des Gerätes ....................8 4.4 Zuluftsensor ........................10 4.5 Installieren der Steuerung ....................11 4.5.1 Abmessungen......................11... -
Seite 3: Warnhinweise
• Schließen Sie keine Wäschetrockner an das Lüftungssystem an. • Achten Sie bei dem Verbinden der Rohrleitung mit dem Heizregister darauf, dass Sie es nicht beschädigen. Verwenden Sie zum Anziehen der Verbindung einen Schraubenschlüssel. Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB... -
Seite 4: Konformitätserklärung
Erreichen von Gefahrenstellen mit den oberen Gliedmaßen. Hinweis: EN 294 wird nur entsprochen, wenn ein montierter Berührungsschutz mitgeliefert wird. SS-EN ISO Sicherheit von Maschinen; 12100–1:2003 Grundbegriffe, allgemeine Gestaltungsleitsätze; Teil 1: Grundsätzliche Terminologie, Methodik. Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB 206638... -
Seite 5: Produkteinführung
3 Produkteinführung 3.1 Allgemein Diese Installationsanleitung bezieht sich auf die von Systemair AB hergestellten Lüftungsgeräte vom Typ TopvexFR03, FR06, FR08 und FR11. Sie enthält grundlegende Informationen und Empfehlungen hinsichtlich Bauart, Installation, Inbetriebnahme und Betrieb zur Gewährleistung eines ordnungsgemäßen und fehlerfreien Betriebs des Gerätes. -
Seite 6: Technische Daten
1320 ⌀400 1902 1250 FR08 2230 1520 ⌀500 2002 1450 FR11 2440 1720 ⌀630 2202 1650 Modell wicht (kg) FR03 FR06 1000 FR08 1050 FR11 1150 Y: 15R 1/2″ Innengewinde Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB 206638... - Seite 7 400 V 3N~ und 230V 3~ FR03 EL — FR03 HW FR06 EL 1837 — FR06 HW 1837 FR08 EL 1944 — FR08 HW 1944 FR11 EL 5666 — FR11 HW 5666 Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB 206638...
-
Seite 8: Transport Und Lagerung
3.3 Transport und Lagerung Die Modelle Topvex FR03, FR06, FR08 und FR11sollten so gelagert und transportiert werden, dass Beschädigungen an Steuerungen, Griffen, Anzeigen usw. vermieden werden. Die Geräte sollten abgedeckt werden, sodass weder Staub, Regen noch Schnee eindringen und die Geräte und deren Komponenten beschädigen können. -
Seite 9: Installation
Kontakt mit den Ventilatoren durch die Kanalanschlüsse verhindert wird. 4.2 Entpacken Überprüfen Sie vor Beginn der Installation, dass die bestellte Ausrüstung vollständig geliefert wurde. Abweichungen von der bestellten Ausrüstung sind dem Systemair-Produktlieferanten zu melden. Topvex FR03, FR06, FR08 und FR11 Installationsanleitung... -
Seite 10: Installieren Des Gerätes
Installation direkt auf dem Boden. Anschluss auf der linken und rechten Seite möglich. Installation unter der Decke. Anschluss auf der linken und rechten Seite möglich. Horizontale Wandinstallation, nicht zulässig Vertikale Wandinstallation, nicht zulässig Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB 206638... - Seite 11 Hinweis! Achten Sie darauf, dass Sie entsprechend dem Gewicht des Gerätes und der Beschaffenheit der Oberfläche geeignete Befestigungselemente (Schrauben/Bolzen) verwenden. Die Installation darf ausschließlich von einem zugelassenen Installateur durchgeführt werden. Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB 206638...
-
Seite 12: Zuluftsensor
In Tabelle 2 und Tabelle 3 wird angegeben, an welche Klemmen der Sensor in dem elektrischen Anschlusskasten anzuschließen ist. Andere Temperatursensoren sind werkseitig in das Gerät eingebaut. Der Zuluftsensor ist im Lieferumfang des Gerätes enthalten. Bild 7 Installierter Zuluftsensor Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB 206638... -
Seite 13: Installieren Der Steuerung
Installieren Sie die Steuerung an einer dafür geeigneten Stelle. Der maximale Abstand zwischen der Steuerung und dem Gerät beträgt standardmäßig 10 m. Achtung: Das 10 m lange Verbindungskabel kann nicht verlängert werden! Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB 206638... - Seite 14 Bild 9 Elektrischer Anschluss der Steuerung Position Beschreibung Befestigungslöcher Anschlussblock Anschluss an gelbes Kabel Anschluss an orangefarbenes Kabel Anschluss an rotes Kabel Anschluss an braunes Kabel Anschluss an schwarzes Kabel Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB 206638...
-
Seite 15: Anschlüsse
Außenluftkanäle und Abzugskanäle müssen stets gut isoliert werden, sodass sich kein Kondenswasser bildet. Eine korrekt installierte Isolierung der mit dem Gerät verbundenen Kanälen ist äußert wichtig. Kanäle, die durch kalte Räume/Bereiche verlaufen, müssen gut isoliert sein. Verwenden Sie ein Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB... -
Seite 16: Anschluss Warmwasserheizregister
Sechskantanschlüsse und Rohre mit Innengewinde. Die Schutzbleche um die Rohrleitungen sind an dem Gerät befestigt (Verstärkung). Vorsicht Achten Sie bei dem Verbinden der Rohrleitung mit dem Heizregister darauf, dass Sie es nicht beschädigen. Verwenden Sie zum Anziehen der Verbindung einen Schraubenschlüssel. Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB 206638... -
Seite 17: Elektrische Anschlüsse
DO ref Alarmsignal Referenz Alarmausgang, für alle Alarme 24V AC Max. 2,0 A Dauerlast AI Ref Zuluftsensor Referenz AI 1 Zuluftsensor 1. Diese Eingänge dürfen nur mit spannungsfreien Kontakten verdrahtet werden. Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB 206638... - Seite 18 DO ref Alarmsignal Referenz Alarmausgang, für alle Alarme 24V AC Max. 2,0 A Dauerlast AI Ref Zuluftsensor Referenz AI 1 Zuluftsensor 1. Diese Eingänge dürfen nur mit spannungsfreien Kontakten verdrahtet werden. Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB 206638...
-
Seite 19: Anschluss An Ein Gebäudemanagementsystem (Gms)
Exoline- und Modbus-Anschlüsse sind direkt an die Corrigo-Steuerung anzuschließen, die sich im elektrischen Anschlusskasten an den Anschlussklemmen 50-53 (B, A, N, E) befinden. Siehe Abbildung 12. Bild 12 GMS-Anschluss an Corrigo-Steuerung Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB... -
Seite 20: Weiteres Zubehör
Informationen zu weiterem externen Zubehör wie Ventilstellantriebe, motorisierte Klappen, Elektrowerkzeuge, Dacheinheiten, Wandlüftungsgitter usw. entnehmen Sie bitte dem Technik-Katalog und den darin enthaltenen Anleitungen. Informationen zu elektrischen Anschlüssen externer Komponenten entnehmen Sie bitte dem beigefügten Schaltplan. Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB 206638... - Seite 21 Topvex FR03, FR06, FR08 und FR11 Installationsanleitung Systemair AB 206638...
- Seite 22 Systemair AB behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. Systemair AB Industrivägen 3 739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com 206638...
