1.9 Pin-Belegung UART-Interface 1

Wenn Sie das UART-Interface benutzen, dann werden folgende Anschlüs-
se für den Bus verwendet:

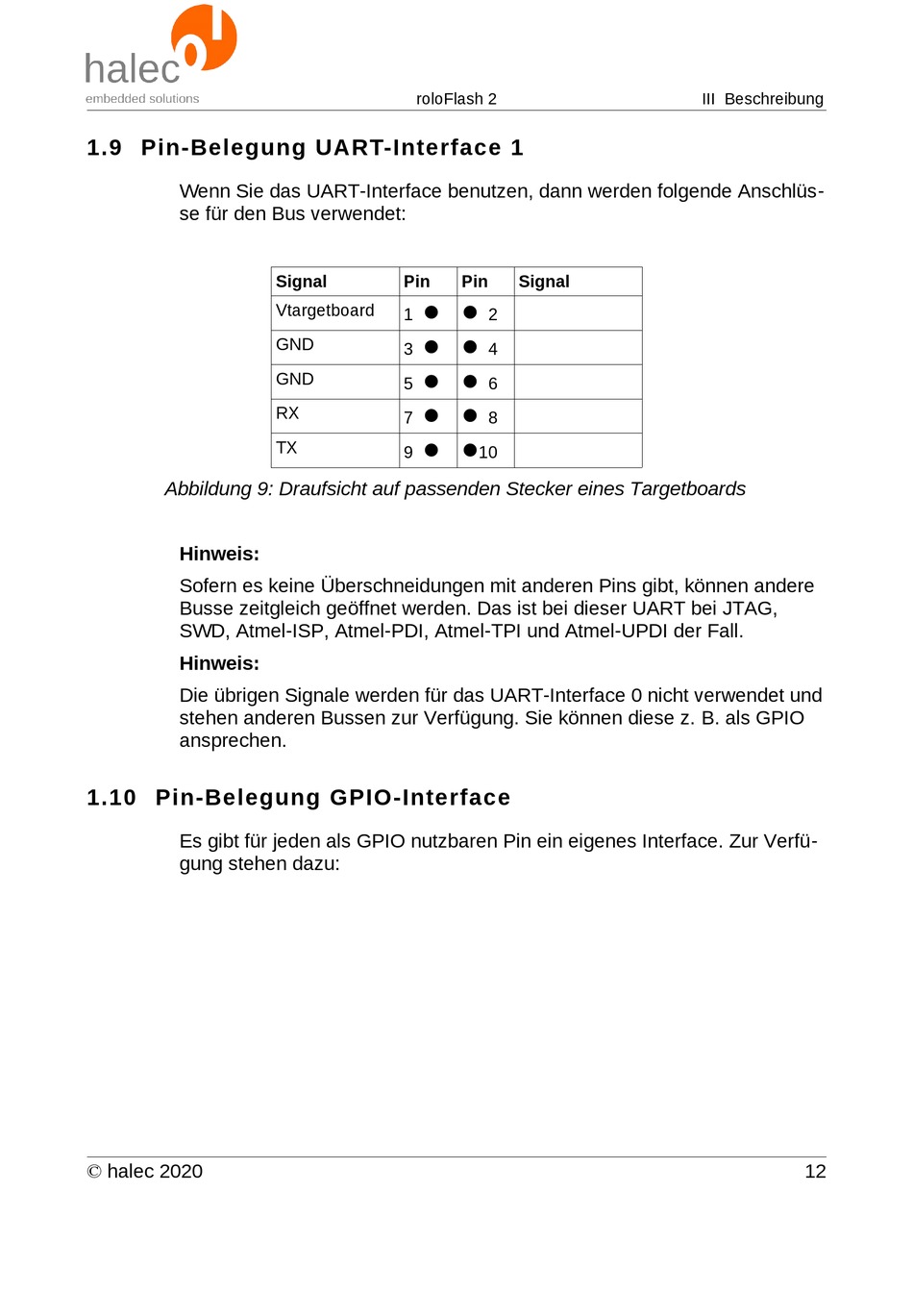

Abbildung 9: Draufsicht auf passenden Stecker eines Targetboards
Hinweis:
Sofern es keine Überschneidungen mit anderen Pins gibt, können andere
Busse zeitgleich geöffnet werden. Das ist bei dieser UART bei JTAG,
SWD, Atmel-ISP, Atmel-PDI, Atmel-TPI und Atmel-UPDI der Fall.
Hinweis:
Die übrigen Signale werden für das UART-Interface 0 nicht verwendet und
stehen anderen Bussen zur Verfügung. Sie können diese z. B. als GPIO
ansprechen.

1.10 Pin-Belegung GPIO-Interface

Es gibt für jeden als GPIO nutzbaren Pin ein eigenes Interface. Zur Verfü-
gung stehen dazu:
© halec 2020
roloFlash 2
Signal Pin
Vtargetboard  
1
GND  
3
GND  
5
 
RX
7
 
TX
9
Pin Signal
2
4
6
8
10
