Hinweis:
Es gibt folgende Adapter, um auf bestimmte übliche Programmierstecker-
Belegungen zu adaptieren:
Bezeichnung
roloFlash-2-Target-Adapter Atmel ISP/TPI 6p 6
roloFlash-2-Target-Adapter Atmel ISP/TPI
10p
roloFlash-2-Universal-Adapter

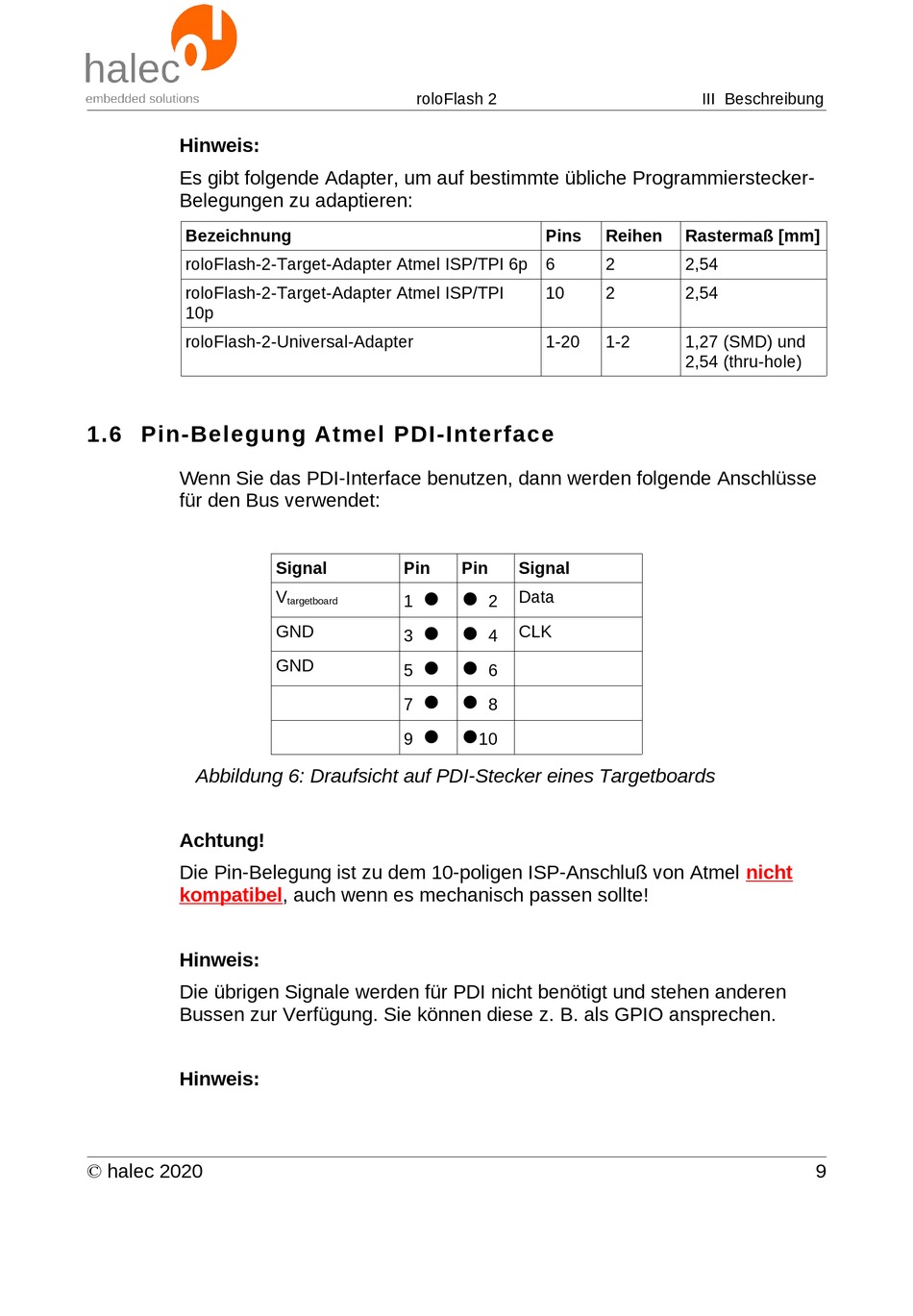

1.6 Pin-Belegung Atmel PDI-Interface

Wenn Sie das PDI-Interface benutzen, dann werden folgende Anschlüsse
für den Bus verwendet:
Abbildung 6: Draufsicht auf PDI-Stecker eines Targetboards
Achtung!
Die Pin-Belegung ist zu dem 10-poligen ISP-Anschluß von Atmel
kompatibel, auch wenn es mechanisch passen sollte!
Hinweis:
Die übrigen Signale werden für PDI nicht benötigt und stehen anderen
Bussen zur Verfügung. Sie können diese z. B. als GPIO ansprechen.
Hinweis:
© halec 2020
roloFlash 2
Signal Pin
V  
1
targetboard
 
GND
3
 
GND
5
 
7
 
9
Pins Reihen
2
10 2
1-20 1-2
Pin Signal
Data
2
CLK
4
6
8
10
III Beschreibung
Rastermaß [mm]
2,54
2,54
1,27 (SMD) und
2,54 (thru-hole)
nicht
9
