Hinweis:
Es gibt folgende Adapter, um auf bestimmte übliche Programmierstecker-
Belegungen zu adaptieren:
Bezeichnung
roloFlash-2-Target-Adapter Atmel ISP/TPI 6p 6
roloFlash-2-Target-Adapter Atmel ISP/TPI
10p
roloFlash-2-Universal-Adapter

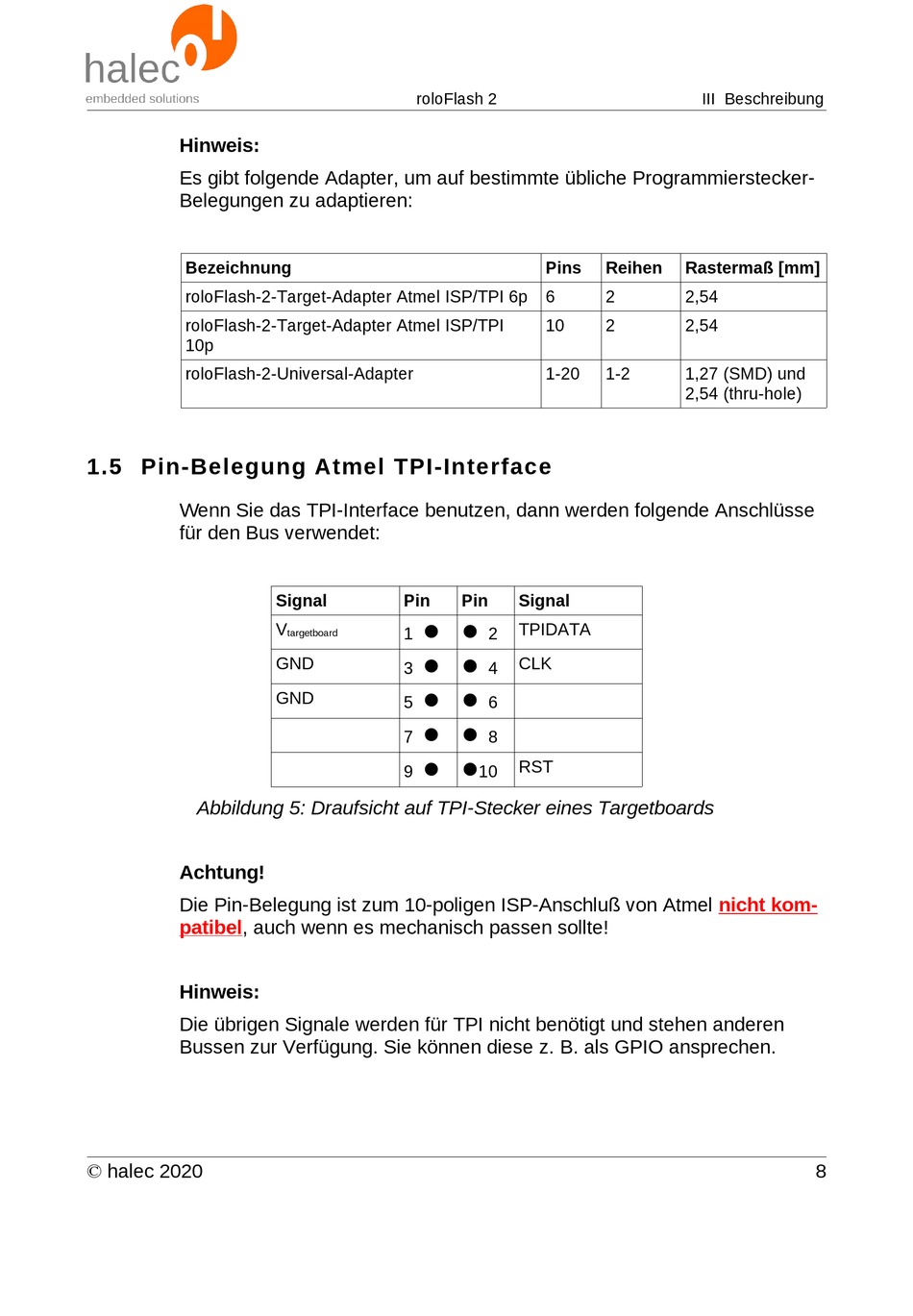

1.5 Pin-Belegung Atmel TPI-Interface

Wenn Sie das TPI-Interface benutzen, dann werden folgende Anschlüsse
für den Bus verwendet:
Abbildung 5: Draufsicht auf TPI-Stecker eines Targetboards
Achtung!
Die Pin-Belegung ist zum 10-poligen ISP-Anschluß von Atmel
patibel, auch wenn es mechanisch passen sollte!
Hinweis:
Die übrigen Signale werden für TPI nicht benötigt und stehen anderen
Bussen zur Verfügung. Sie können diese z. B. als GPIO ansprechen.
© halec 2020
roloFlash 2
Signal
Pin
 
V
1
targetboard
 
GND
3
GND
 
5
 
7
 
9
Pins
Reihen
2
10
2
1-20
1-2
Pin
Signal
TPIDATA
2
CLK
4
6
8
RST
10
III Beschreibung
Rastermaß [mm]
2,54
2,54
1,27 (SMD) und
2,54 (thru-hole)
nicht kom-
8
