Hinweis:
Es gibt zahlreiche Adapter, um die Pin-Belegung des roloFlash auf ver-
schiedene übliche Programmierstecker-Belegungen anzupassen; diese
werden bei den entsprechenden Bussen aufgelistet.
Darüber hinaus gibt es einen Universal-Adapter:
Bezeichnung
roloFlash-2-Universal-Adapter

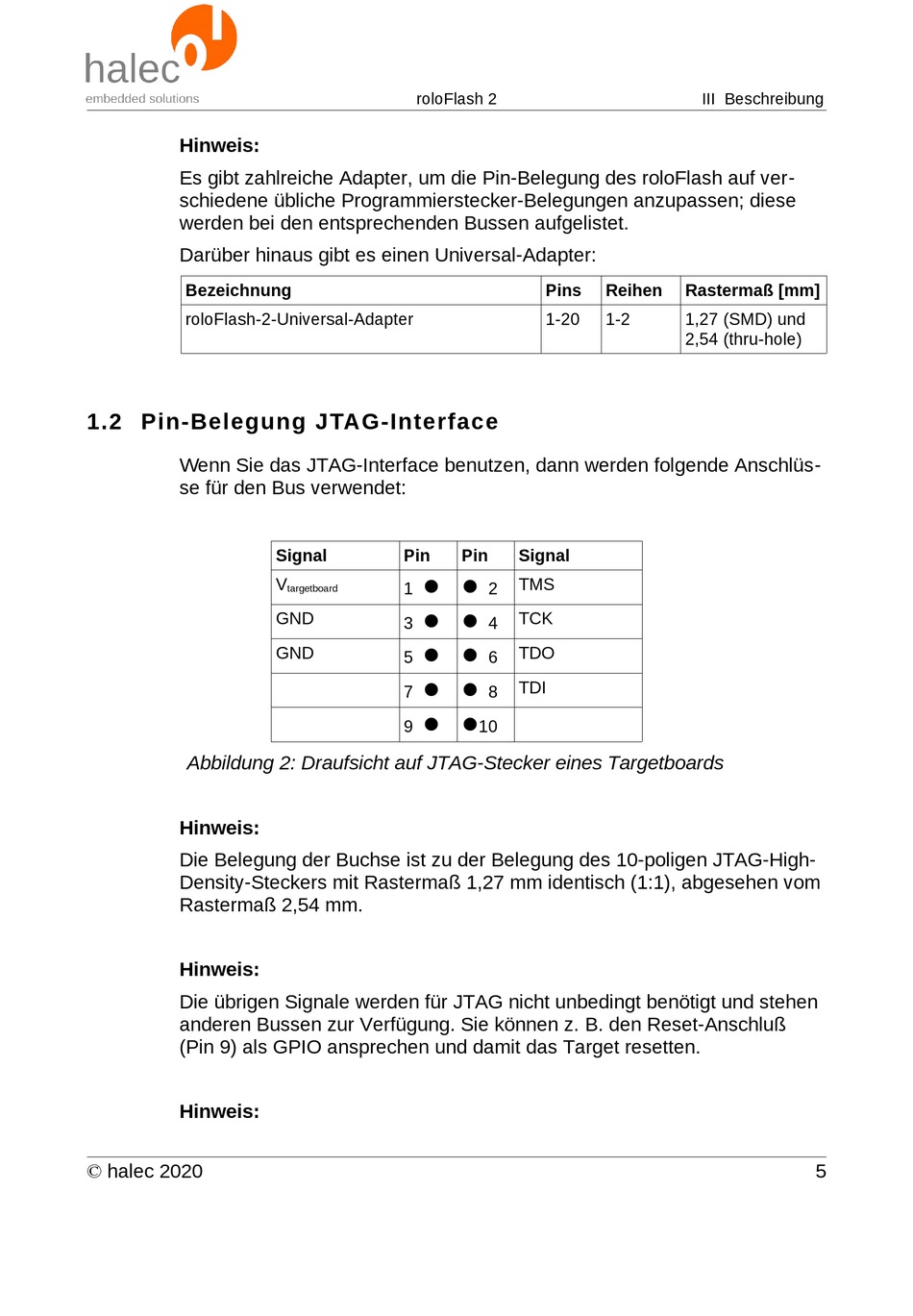

1.2 Pin-Belegung JTAG-Interface

Wenn Sie das JTAG-Interface benutzen, dann werden folgende Anschlüs-
se für den Bus verwendet:
Abbildung 2: Draufsicht auf JTAG-Stecker eines Targetboards
Hinweis:
Die Belegung der Buchse ist zu der Belegung des 10-poligen JTAG-High-
Density-Steckers mit Rastermaß 1,27 mm identisch (1:1), abgesehen vom
Rastermaß 2,54 mm.
Hinweis:
Die übrigen Signale werden für JTAG nicht unbedingt benötigt und stehen
anderen Bussen zur Verfügung. Sie können z. B. den Reset-Anschluß
(Pin 9) als GPIO ansprechen und damit das Target resetten.
Hinweis:
© halec 2020
roloFlash 2
Signal Pin
 
V
1
targetboard
 
GND
3
 
GND
5
 
7
 
9
Pins Reihen
1-20 1-2
Pin Signal
TMS
2
TCK
4
TDO
6
TDI
8
10
III Beschreibung
Rastermaß [mm]
1,27 (SMD) und
2,54 (thru-hole)
5
