Es gibt folgende Adapter, um auf bestimmte übliche Programmierstecker-
belegungen zu adaptieren:
Bezeichnung
roloFlash-2-Target-Adapter ARM JTAG 20p
roloFlash-2-Target-Adapter ARM Cortex Debug 10p HD 10
roloFlash-2-Universal-Adapter

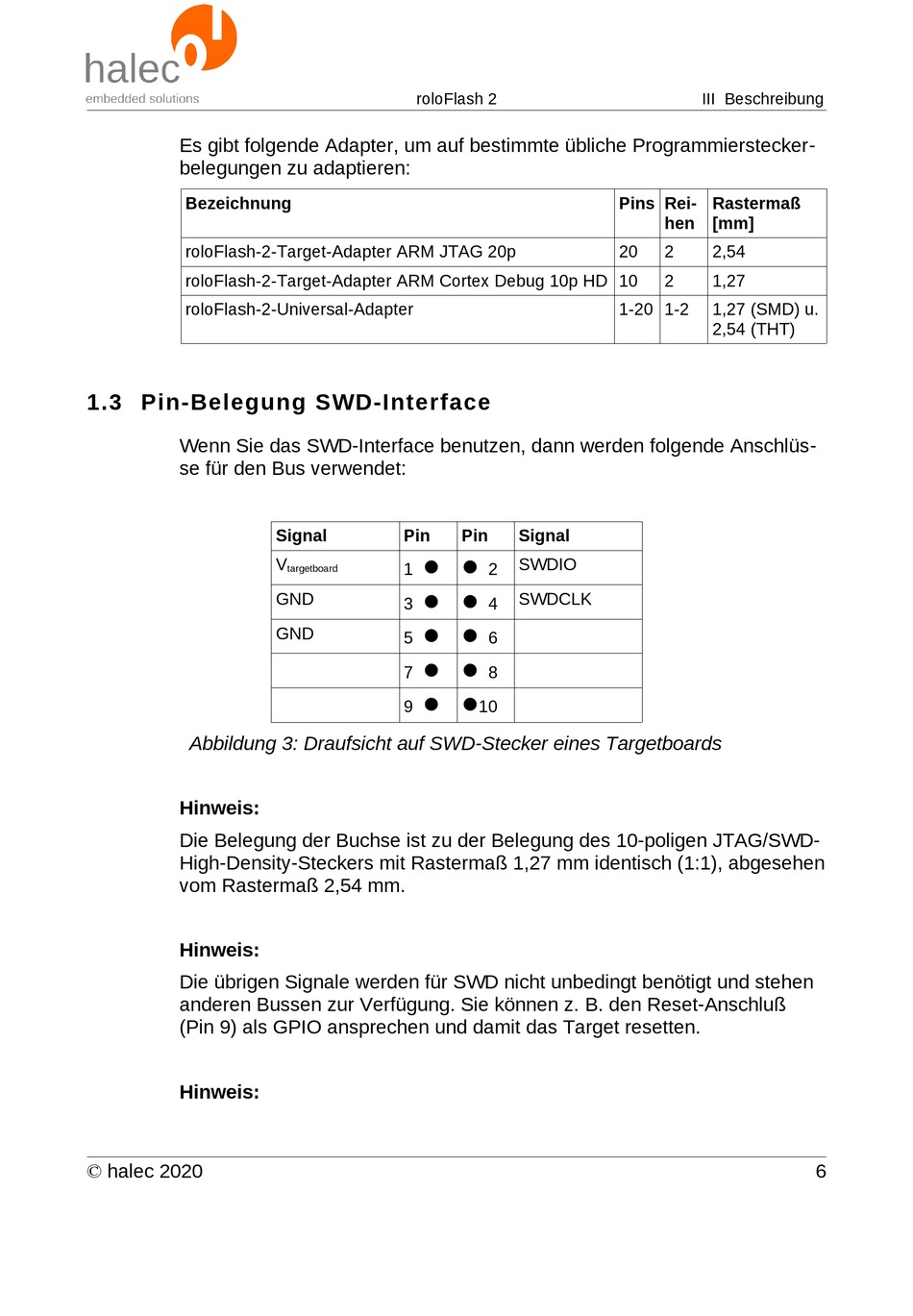

1.3 Pin-Belegung SWD-Interface

Wenn Sie das SWD-Interface benutzen, dann werden folgende Anschlüs-
se für den Bus verwendet:
Abbildung 3: Draufsicht auf SWD-Stecker eines Targetboards
Hinweis:
Die Belegung der Buchse ist zu der Belegung des 10-poligen JTAG/SWD-
High-Density-Steckers mit Rastermaß 1,27 mm identisch (1:1), abgesehen
vom Rastermaß 2,54 mm.
Hinweis:
Die übrigen Signale werden für SWD nicht unbedingt benötigt und stehen
anderen Bussen zur Verfügung. Sie können z. B. den Reset-Anschluß
(Pin 9) als GPIO ansprechen und damit das Target resetten.
Hinweis:
© halec 2020
roloFlash 2
Signal
Pin
 
V
1
targetboard
GND
 
3
GND
 
5
 
7
 
9
Pins Rei-
20
1-20 1-2
Pin
Signal
SWDIO
2
SWDCLK
4
6
8
10
III Beschreibung
Rastermaß
hen
[mm]
2
2,54
2
1,27
1,27 (SMD) u.
2,54 (THT)
6
