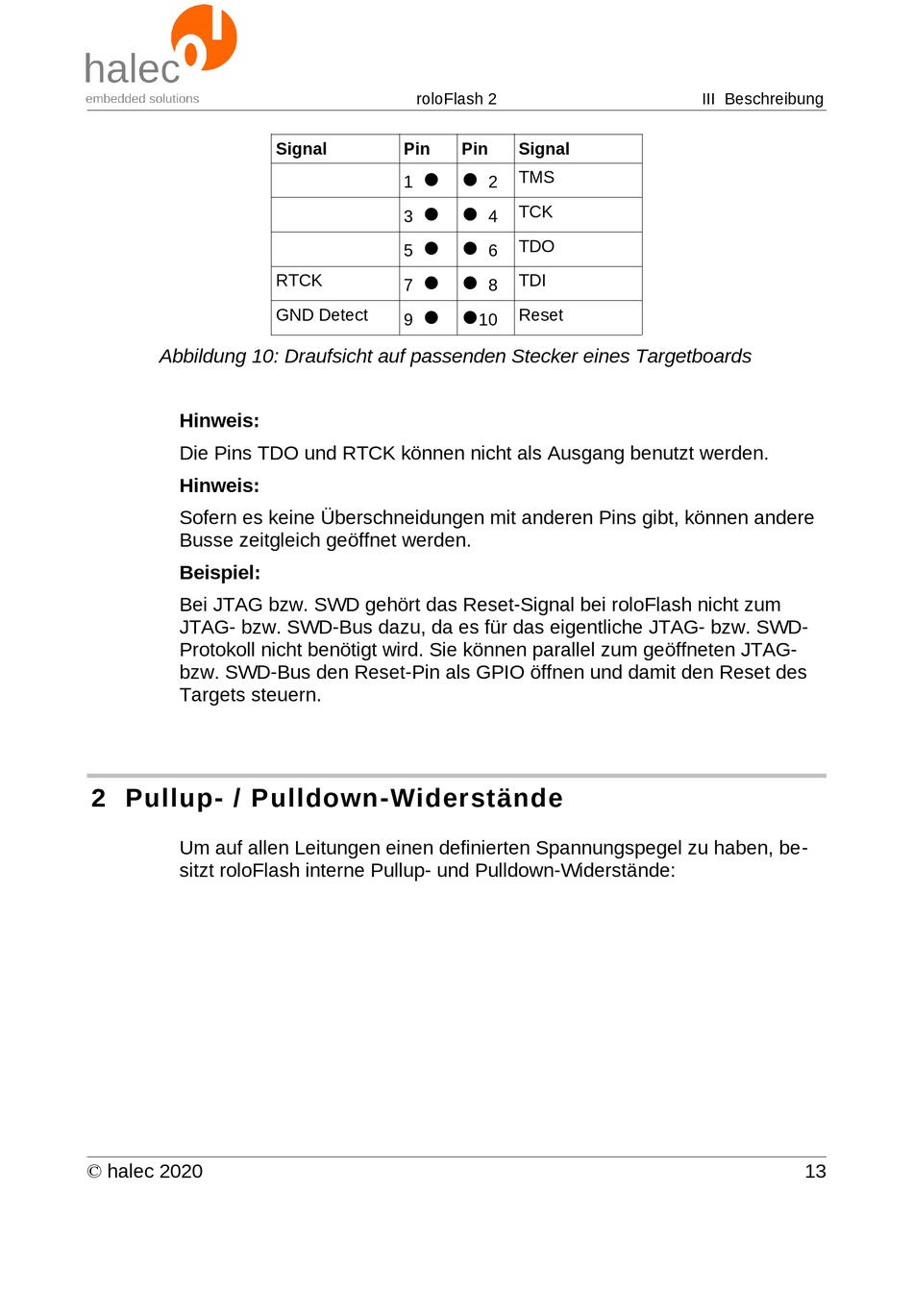

Abbildung 10: Draufsicht auf passenden Stecker eines Targetboards
Hinweis:
Die Pins TDO und RTCK können nicht als Ausgang benutzt werden.
Hinweis:
Sofern es keine Überschneidungen mit anderen Pins gibt, können andere
Busse zeitgleich geöffnet werden.
Beispiel:
Bei JTAG bzw. SWD gehört das Reset-Signal bei roloFlash nicht zum
JTAG- bzw. SWD-Bus dazu, da es für das eigentliche JTAG- bzw. SWD-
Protokoll nicht benötigt wird. Sie können parallel zum geöffneten JTAG-
bzw. SWD-Bus den Reset-Pin als GPIO öffnen und damit den Reset des
Targets steuern.
2 Pullup- / Pulldown-Widerstände
Um auf allen Leitungen einen definierten Spannungspegel zu haben, be-
sitzt roloFlash interne Pullup- und Pulldown-Widerstände:
© halec 2020
roloFlash 2
Signal
Pin
1
3
5
RTCK
7
GND Detect
9
Pin
Signal
TMS
2
TCK
4
TDO
6
TDI
8
Reset
10
III Beschreibung
13
