Widerstand
-
-
-
Pullup 1 MΩ
Pullup 1 MΩ

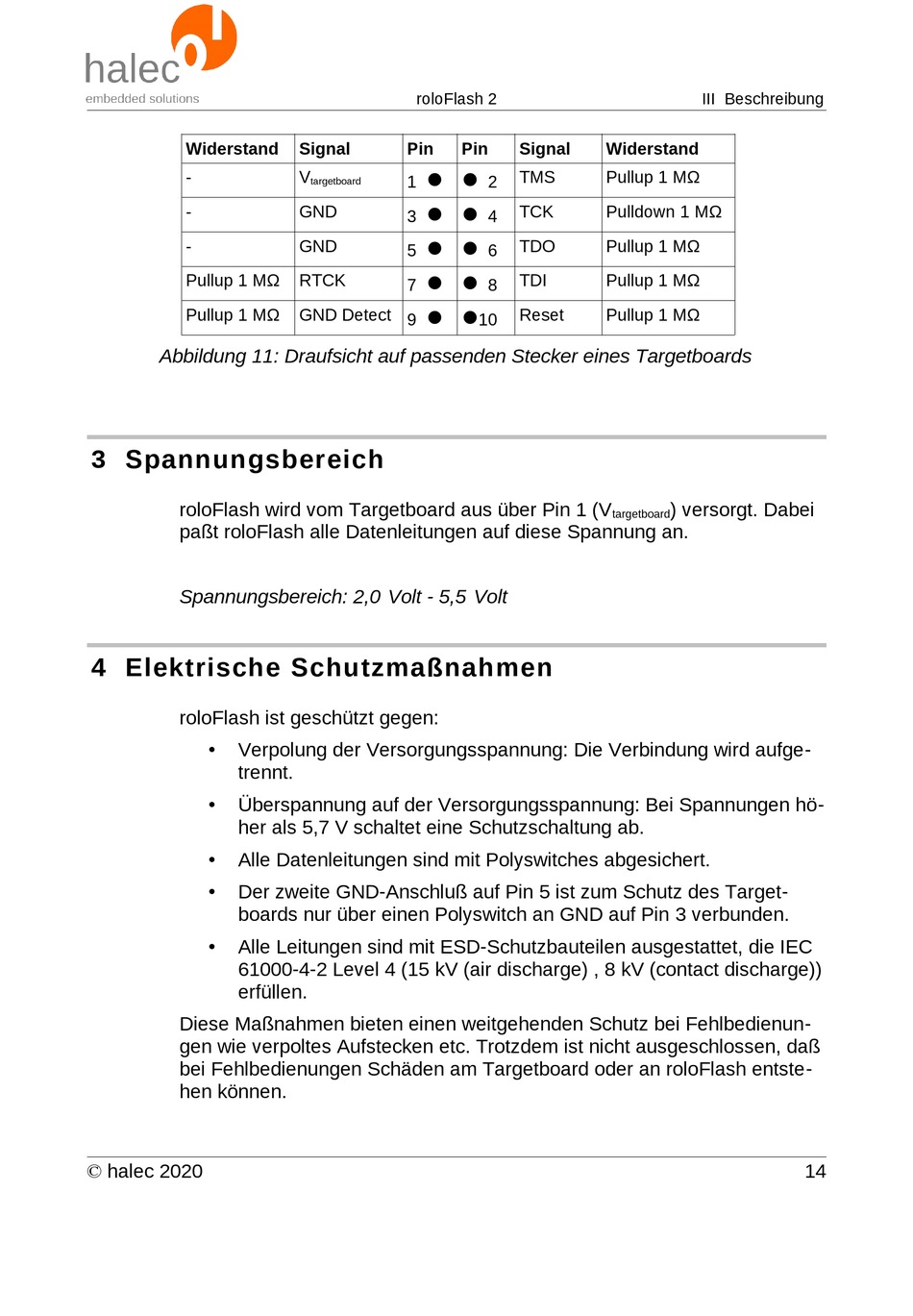

Abbildung 11: Draufsicht auf passenden Stecker eines Targetboards
3 Spannungsbereich
roloFlash wird vom Targetboard aus über Pin 1 (V
paßt roloFlash alle Datenleitungen auf diese Spannung an.
Spannungsbereich: 2,0 Volt - 5,5 Volt
4 Elektrische Schutzmaßnahmen
roloFlash ist geschützt gegen:
•
Verpolung der Versorgungsspannung: Die Verbindung wird aufge-
trennt.
•
Überspannung auf der Versorgungsspannung: Bei Spannungen hö-
her als 5,7 V schaltet eine Schutzschaltung ab.
•
Alle Datenleitungen sind mit Polyswitches abgesichert.
•
Der zweite GND-Anschluß auf Pin 5 ist zum Schutz des Target-
boards nur über einen Polyswitch an GND auf Pin 3 verbunden.
•
Alle Leitungen sind mit ESD-Schutzbauteilen ausgestattet, die IEC
61000-4-2 Level 4 (15 kV (air discharge) , 8 kV (contact discharge))
erfüllen.
Diese Maßnahmen bieten einen weitgehenden Schutz bei Fehlbedienun-
gen wie verpoltes Aufstecken etc. Trotzdem ist nicht ausgeschlossen, daß
bei Fehlbedienungen Schäden am Targetboard oder an roloFlash entste-
hen können.
© halec 2020
roloFlash 2
Signal
Pin
Pin
V
1
targetboard
GND
3
GND
5
RTCK
7
GND Detect 9
Signal
Widerstand
TMS
Pullup 1 MΩ
2
TCK
Pulldown 1 MΩ
4
TDO
Pullup 1 MΩ
6
TDI
Pullup 1 MΩ
8
Reset
Pullup 1 MΩ
10
targetboard
III Beschreibung
) versorgt. Dabei
14
