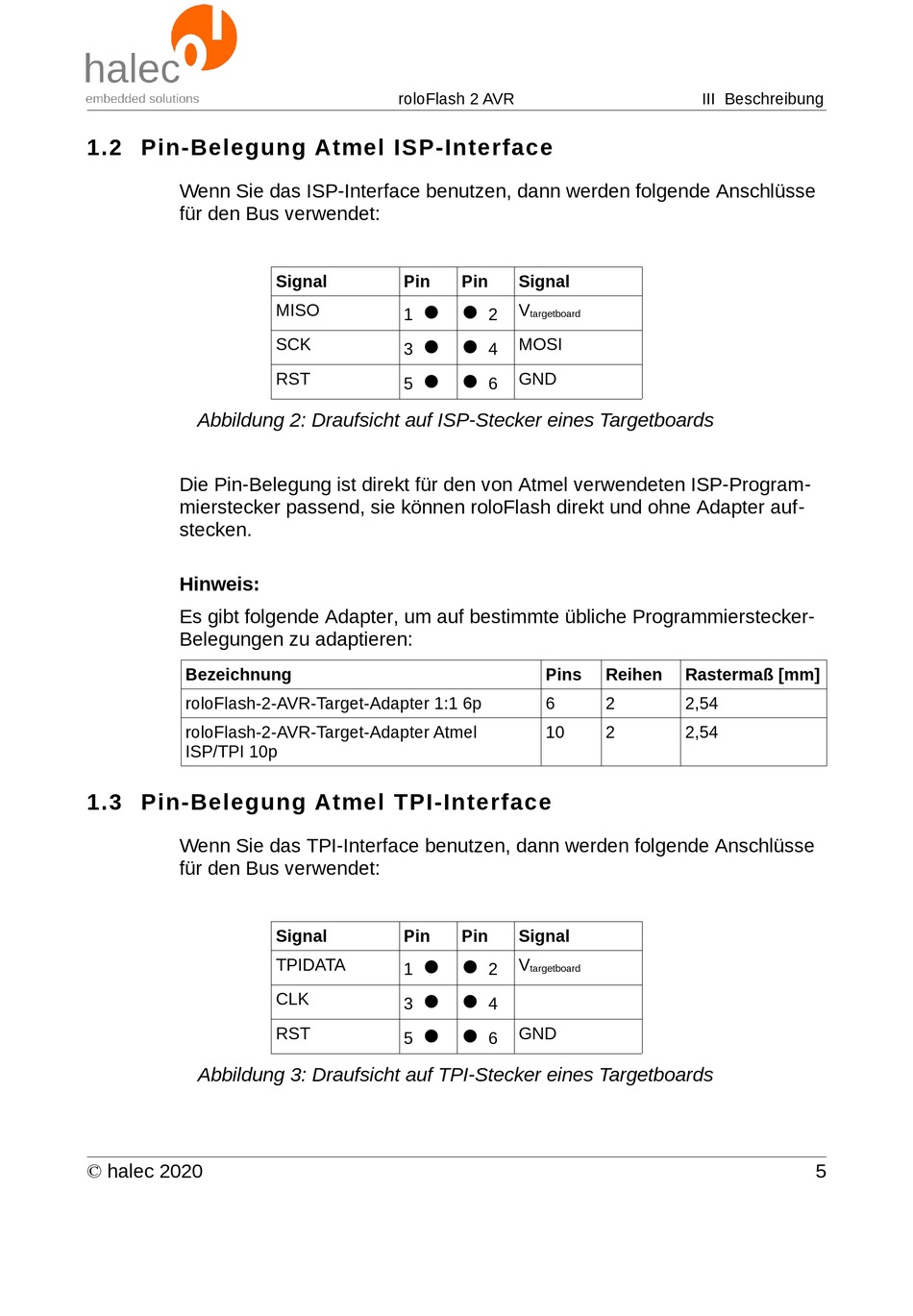

1.2 Pin-Belegung Atmel ISP-Interface

Wenn Sie das ISP-Interface benutzen, dann werden folgende Anschlüsse
für den Bus verwendet:
Abbildung 2: Draufsicht auf ISP-Stecker eines Targetboards
Die Pin-Belegung ist direkt für den von Atmel verwendeten ISP-Program-
mierstecker passend, sie können roloFlash direkt und ohne Adapter auf-
stecken.
Hinweis:
Es gibt folgende Adapter, um auf bestimmte übliche Programmierstecker-
Belegungen zu adaptieren:
Bezeichnung
roloFlash-2-AVR-Target-Adapter 1:1 6p
roloFlash-2-AVR-Target-Adapter Atmel
ISP/TPI 10p

1.3 Pin-Belegung Atmel TPI-Interface

Wenn Sie das TPI-Interface benutzen, dann werden folgende Anschlüsse
für den Bus verwendet:
Abbildung 3: Draufsicht auf TPI-Stecker eines Targetboards
© halec 2020
roloFlash 2 AVR
Signal Pin
MISO  
1
SCK  
3
RST  
5
Signal Pin
TPIDATA  
1
 
CLK
3
 
RST
5
Pin Signal
V
2
targetboard
MOSI
4
GND
6
Pins Reihen
6 2
10 2
Pin Signal
V
2
targetboard
4
GND
6
III Beschreibung
Rastermaß [mm]
2,54
2,54
