Es gibt folgende Adapter, um auf bestimmte übliche Programmierstecker-
Belegungen zu adaptieren:
Bezeichnung
roloFlash-2-Target-Adapter Atmel PDI 6p
(Hinweis: Dieser Adapter ist auch für Atmel
UPDI geeignet)
roloFlash-2-Universal-Adapter

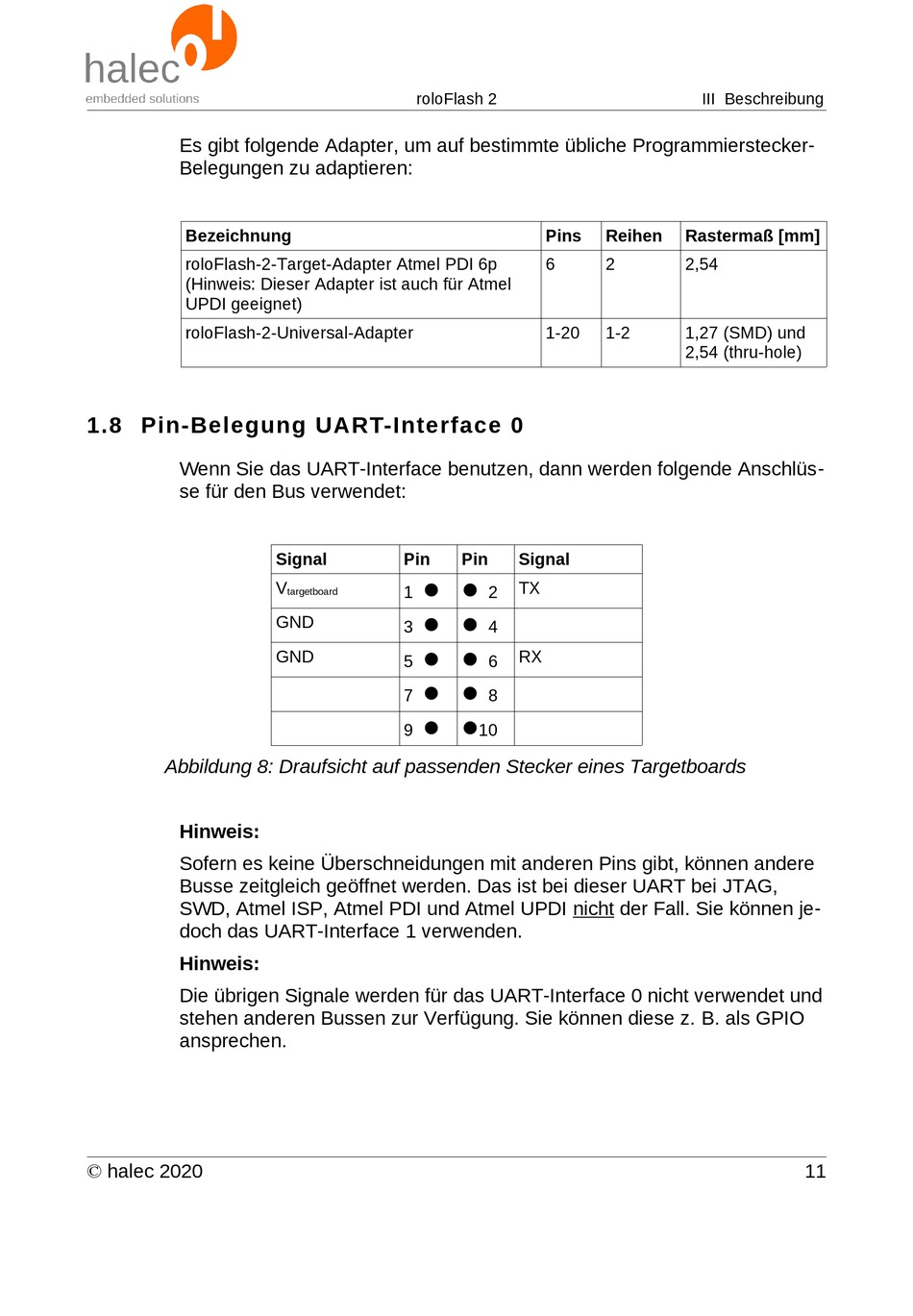

1.8 Pin-Belegung UART-Interface 0

Wenn Sie das UART-Interface benutzen, dann werden folgende Anschlüs-
se für den Bus verwendet:
Abbildung 8: Draufsicht auf passenden Stecker eines Targetboards
Hinweis:
Sofern es keine Überschneidungen mit anderen Pins gibt, können andere
Busse zeitgleich geöffnet werden. Das ist bei dieser UART bei JTAG,
SWD, Atmel ISP, Atmel PDI und Atmel UPDI nicht der Fall. Sie können je-
doch das UART-Interface 1 verwenden.
Hinweis:
Die übrigen Signale werden für das UART-Interface 0 nicht verwendet und
stehen anderen Bussen zur Verfügung. Sie können diese z. B. als GPIO
ansprechen.
© halec 2020
roloFlash 2
Signal
Pin
 
V
1
targetboard
 
GND
3
GND
 
5
 
7
 
9
Pins
Reihen
6
2
1-20
1-2
Pin
Signal
TX
2
4
RX
6
8
10
