Die Pin-Belegung ist direkt für den von Atmel verwendeten TPI-Program-
mierstecker passend, sie können roloFlash direkt und ohne Adapter auf-
stecken.
Hinweis:
Es gibt folgende Adapter, um auf bestimmte übliche Programmierstecker-
Belegungen zu adaptieren:
Bezeichnung
roloFlash-2-AVR-Target-Adapter 1:1 6p

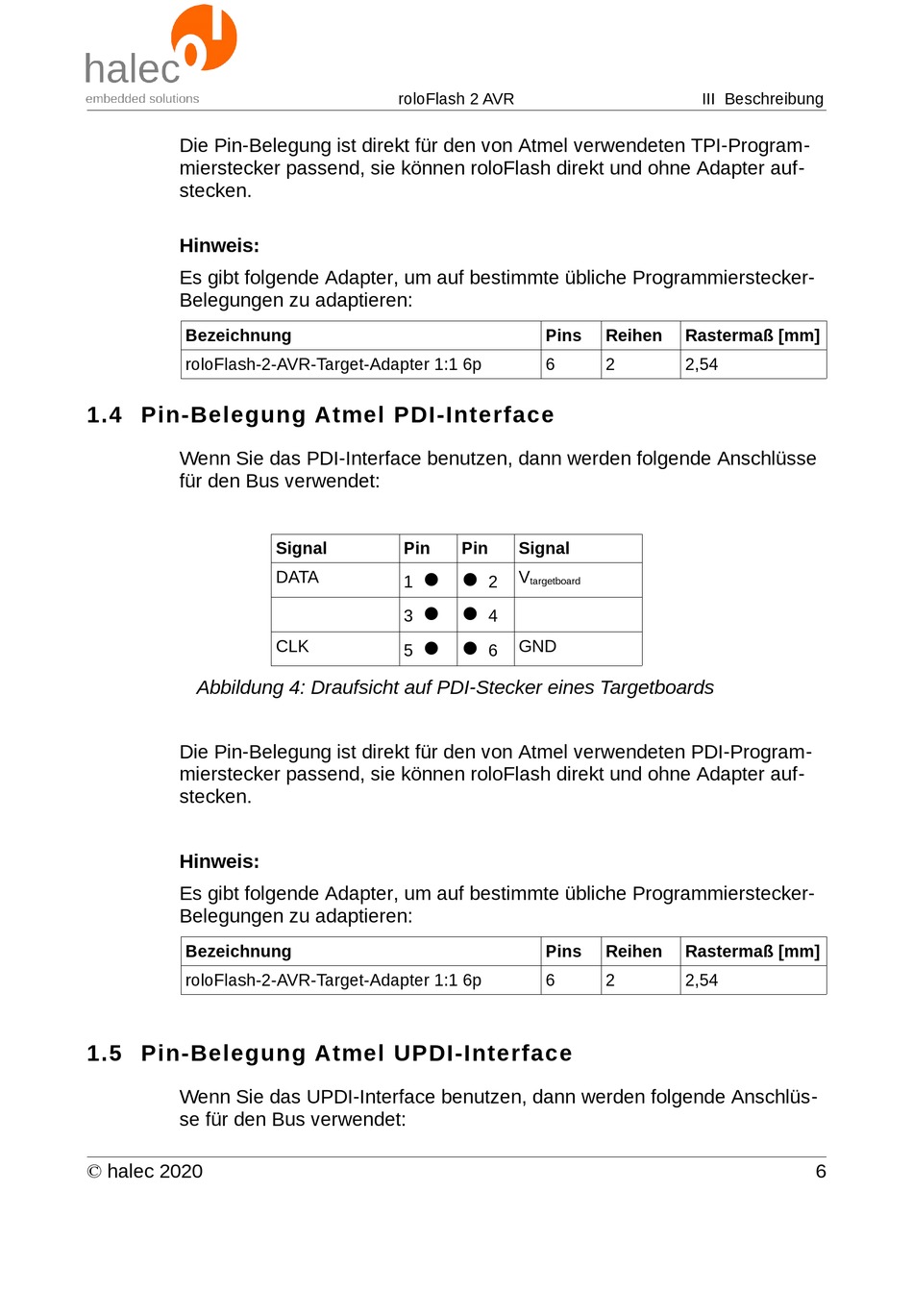

1.4 Pin-Belegung Atmel PDI-Interface

Wenn Sie das PDI-Interface benutzen, dann werden folgende Anschlüsse
für den Bus verwendet:
Abbildung 4: Draufsicht auf PDI-Stecker eines Targetboards
Die Pin-Belegung ist direkt für den von Atmel verwendeten PDI-Program-
mierstecker passend, sie können roloFlash direkt und ohne Adapter auf-
stecken.
Hinweis:
Es gibt folgende Adapter, um auf bestimmte übliche Programmierstecker-
Belegungen zu adaptieren:
Bezeichnung
roloFlash-2-AVR-Target-Adapter 1:1 6p

1.5 Pin-Belegung Atmel UPDI-Interface

Wenn Sie das UPDI-Interface benutzen, dann werden folgende Anschlüs-
se für den Bus verwendet:
© halec 2020
roloFlash 2 AVR
Signal Pin
 
DATA
1
 
3
CLK  
5
Pins Reihen
6 2
Pin Signal
V
2
targetboard
4
GND
6
Pins Reihen
6 2
III Beschreibung
Rastermaß [mm]
2,54
Rastermaß [mm]
2,54
6
