Originalbetriebsanleitung
ZAdyn4B 110-180

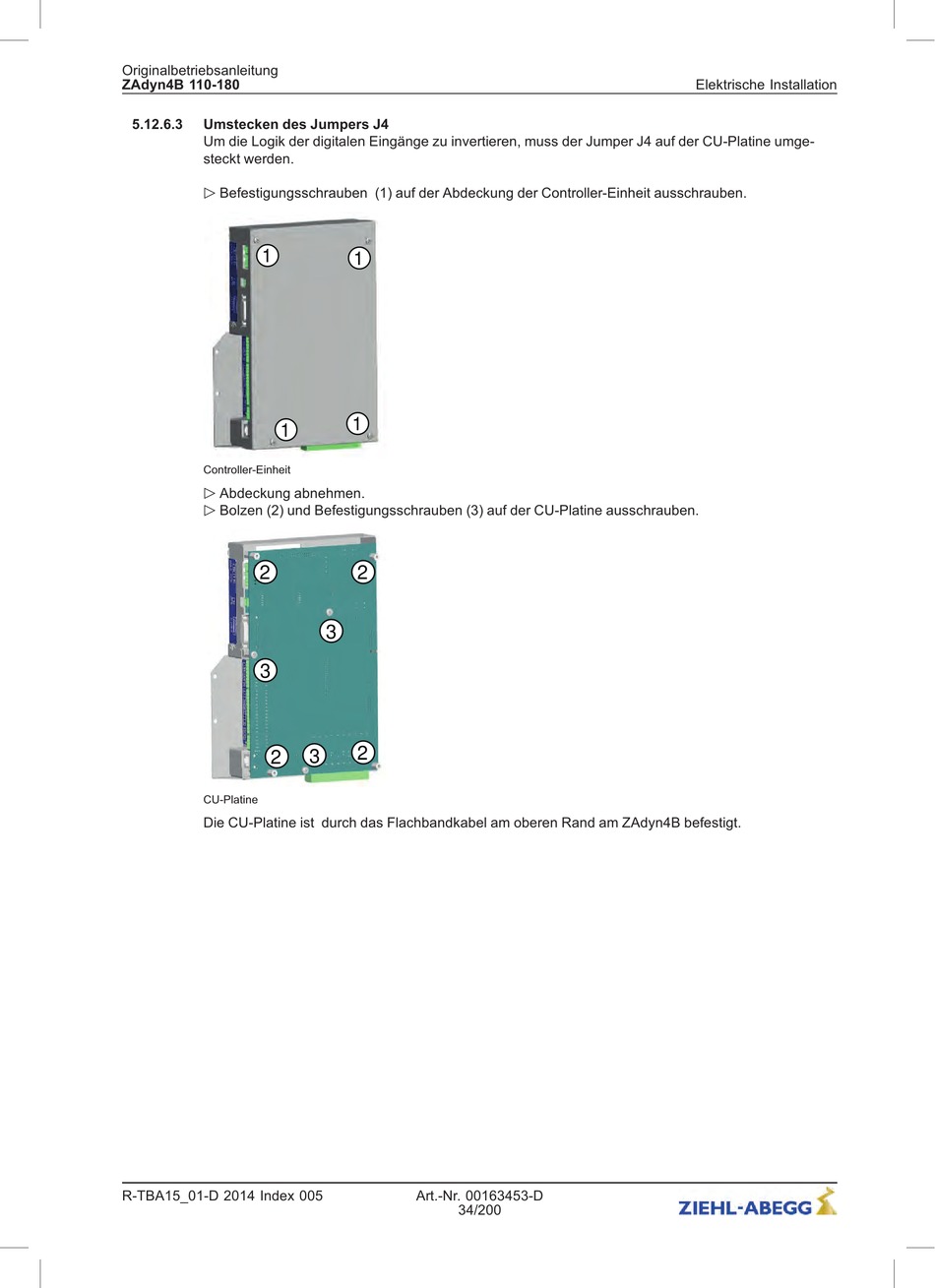

5.12.6.3

Umstecken des Jumpers J4

Um die Logik der digitalen Eingänge zu invertieren, muss der Jumper J4 auf der CU-Platine umge-
steckt werden.
Befestigungsschrauben (1) auf der Abdeckung der Controller-Einheit ausschrauben.
"
1
1
Controller-Einheit
Abdeckung abnehmen.
"
Bolzen (2) und Befestigungsschrauben (3) auf der CU-Platine ausschrauben.
"
2
3
2
CU-Platine
Die CU-Platine ist durch das Flachbandkabel am oberen Rand am ZAdyn4B befestigt.
R-TBA15_01-D 2014 Index 005
1
1
2
3
2
3
Art.-Nr. 00163453-D
34/200
Elektrische Installation
