Montage- und Betriebsanleitung
Elektrische Durchführung für SRU Type EDF

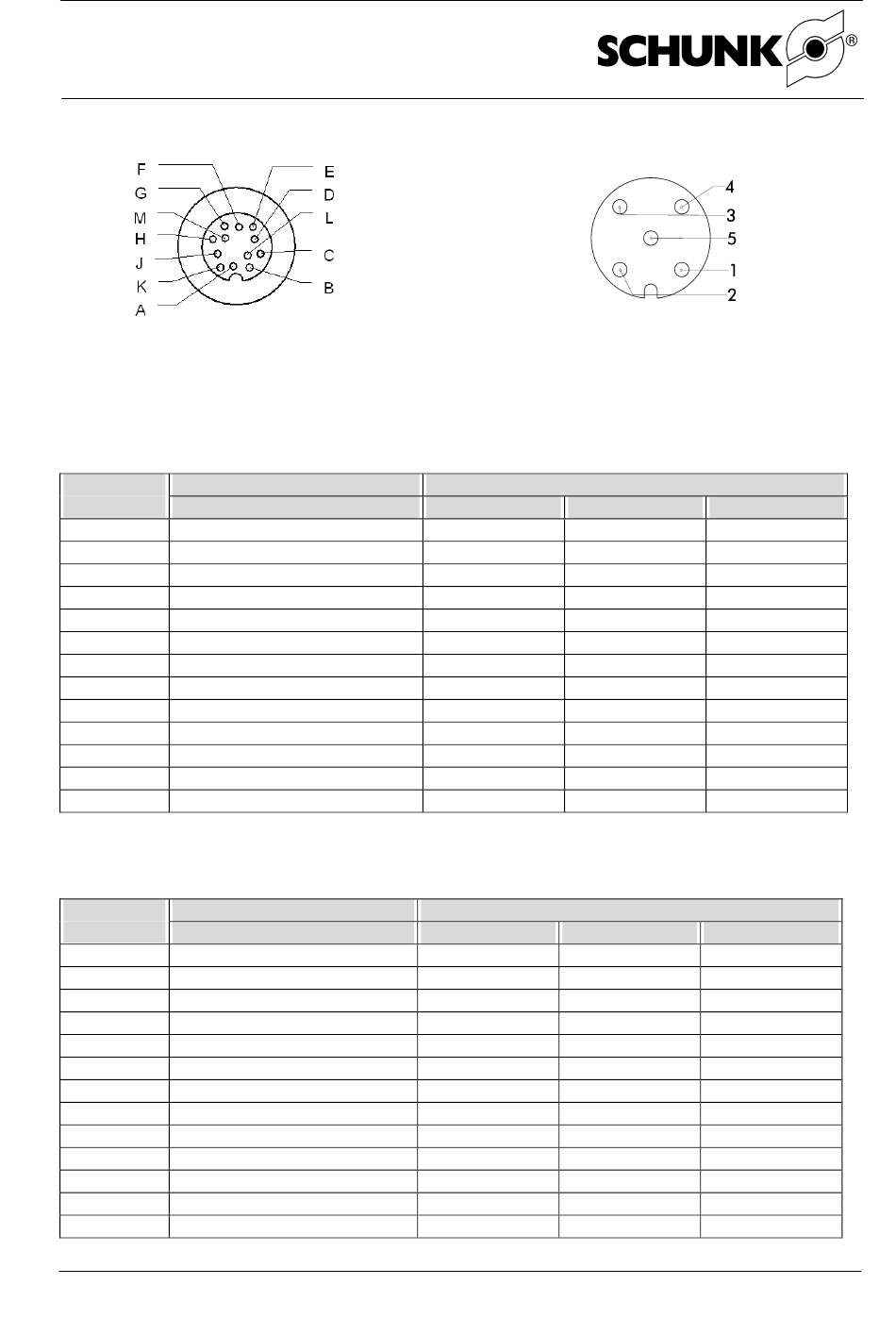

Abbildung 1 - Pinbelegung - Stecker M16
5.3. Pinbelegung EDF für SRU20-35:
Pin Stecker Sensorbetrieb
M16
Pin an Sensoranschlüssen
A Signal Sensor 3
B GND (gemeinsam)
C Signal Sensor 2
D Signal Sensor 4
E Signal Sensor 1
F -- unbelegt --
G -- unbelegt --
H +24V (gemeinsam)
J -- unbelegt --
K -- unbelegt --
L -- unbelegt --
M -- unbelegt --
Schirm SHD
5.4. Pinbelegung EDF für SRU40-60:
Pin Stecker Sensorbetrieb
M16.
Pin an Sensoranschlüssen
A
Signal Sensor 3
B
GND (gemeinsam)
C
Signal Sensor 2
D
Signal Sensor 4
E
Signal Sensor 1
F
Signal Sensor 5
G
Signal Sensor 6
H
+24V (gemeinsam)
J
Signal Sensor 7
K
-- unbelegt --
L -- unbelegt --
M Signal Sensor 8
Schirm SHD
Abbildung 2 - Pinbelegung - Stecker M12
Busbetrieb
Profibus CAN
Signal A CAN_L
GND GND
Signal B CAN_H
+24V +24V
GND GND
-- unbelegt -- -- unbelegt --
-- unbelegt -- -- unbelegt --
+24V +24V
-- unbelegt -- -- unbelegt --
-- unbelegt -- -- unbelegt --
-- unbelegt -- -- unbelegt --
-- unbelegt -- -- unbelegt --
SHD SHD
Busbetrieb
Profibus CAN
GND GND
GND GND
GND GND
+24V +24V
GND GND
+24V +24V
+24V +24V
+24V +24V
Signal A CAN_L
-- unbelegt -- -- unbelegt --
-- unbelegt -- -- unbelegt --
Signal B CAN_H
SHD SHD
8
RS232
RxD
GND
TxD
+24V
GND
-- unbelegt --
-- unbelegt --
+24V
-- unbelegt --
-- unbelegt --
-- unbelegt --
-- unbelegt --
SHD
RS232
GND
GND
GND
+24V
GND
+24V
+24V
+24V
RxD
-- unbelegt --
-- unbelegt --
TxD
SHD
