Montage- und Betriebsanleitung
Elektrische Durchführung für SRU Type EDF

6. Wartung und Pflege

Kontrollieren Sie nach 1 Mio. Schwenkungen das Kabel auf Beschädigungen und Abrieb. Ent-
fernen Sie den Flansch durch Lösen der Schrauben. Vor dem Zusammenmontieren muss der
Flansch (innen) und die Kabelspirale wieder mit Melkfett eingerieben werden.

7. Zusammenbauzeichnungen

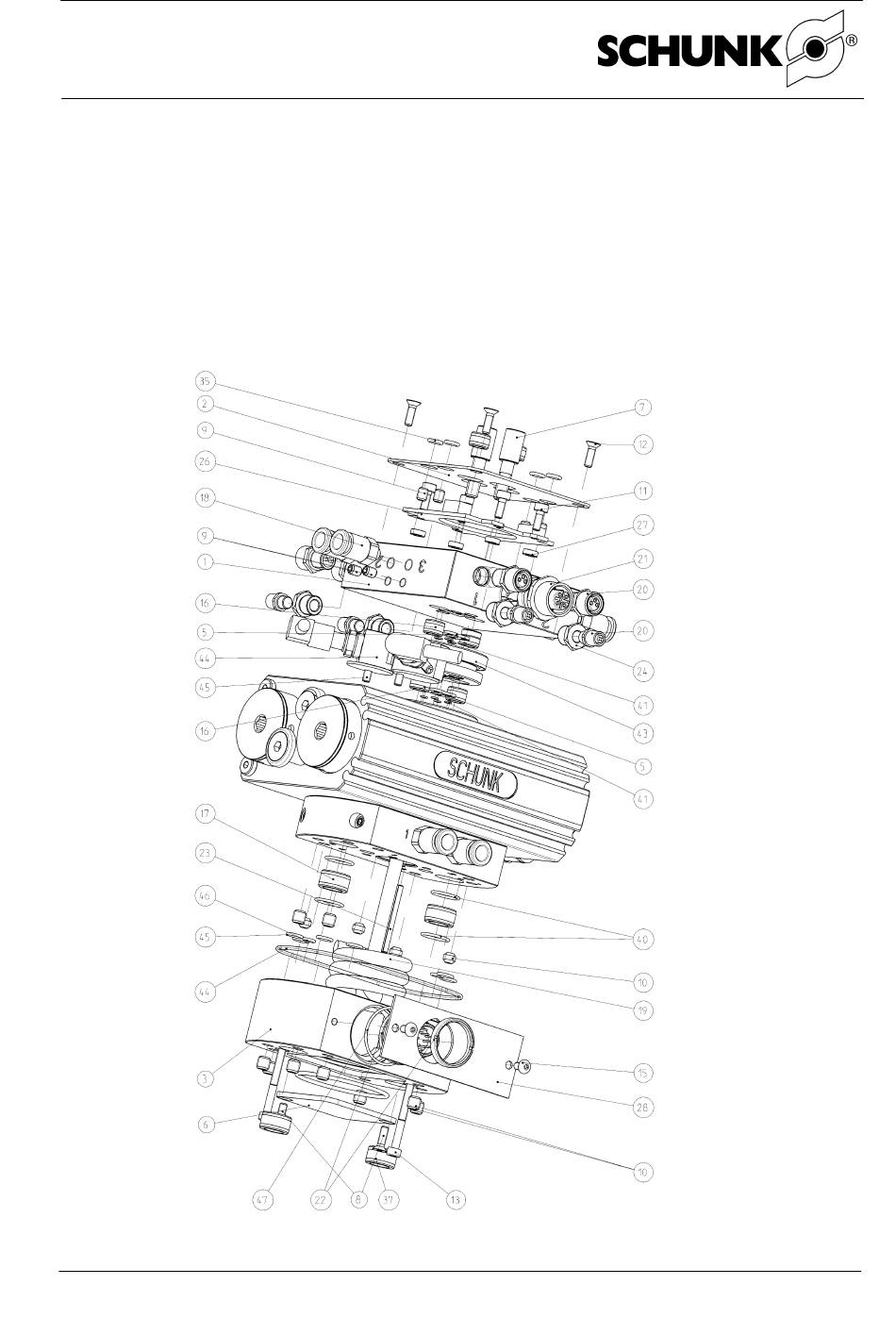

Abbildung 5 Explosionsdarstellung der EDF für SRU 20-35
11 Druckdatum 01.07.2010
