Montage- und Betriebsanleitung
Elektrische Durchführung für SRU Type EDF
Montieren der Adapterplatte auf den Verteiler der EDF

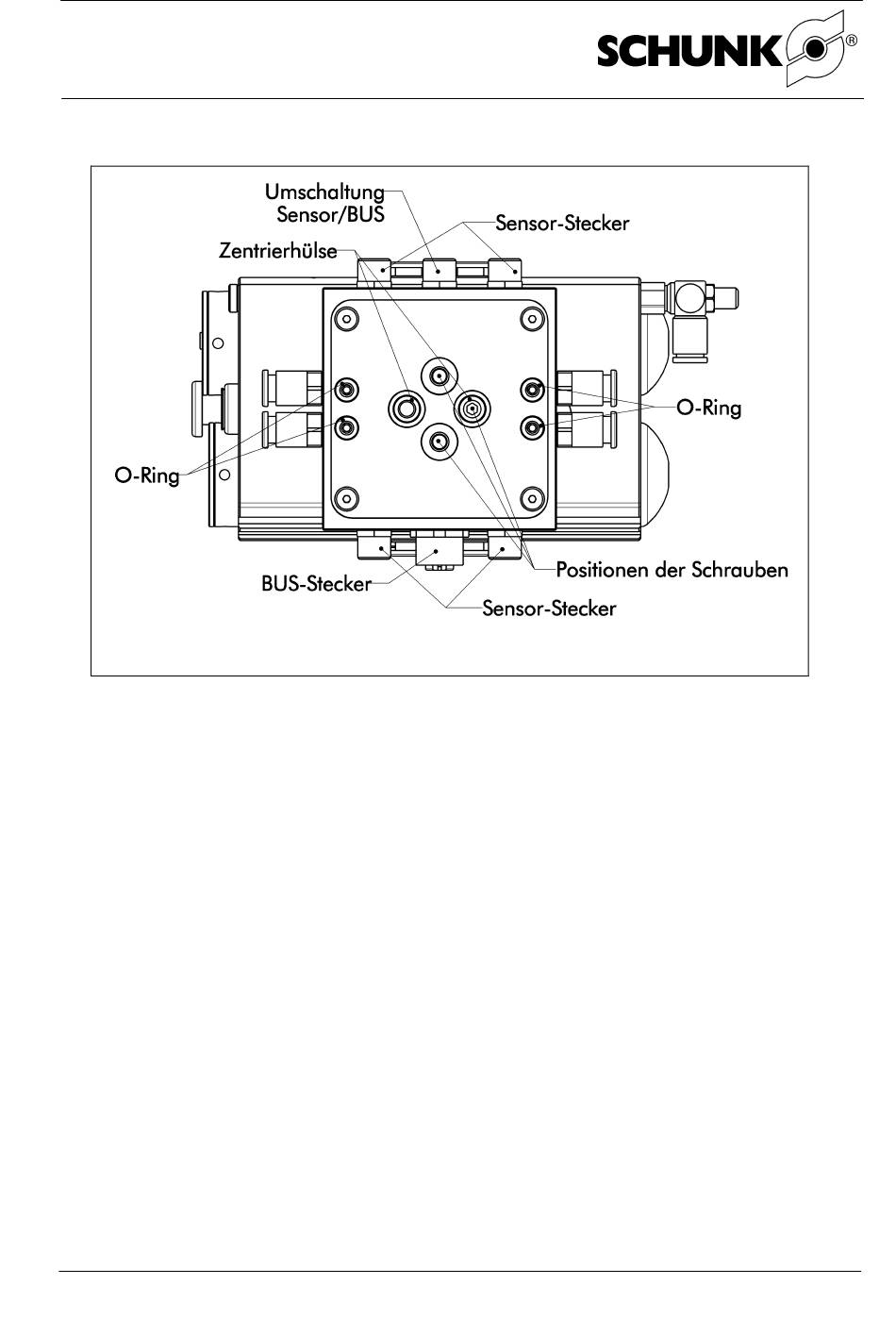

Abbildung 4 - Anschlüsse am rotierenden Verteiler
Falls Sie BUS-Signale durch die EDF leiten wollen, müssen Sie den beigelegten Stecker
(M8) einstecken und festschrauben. (Standardeinstellung: Sensoren)
Falls die Direktluftabnahme genutzt wird, müssen die Gewindestifte entfernt werden und an
den seitlichen Luftanschlüssen die Schlauchanschlüsse durch Verschlussstopfen (Beipack)
ersetzt werden. Legen Sie die O-Ringe Ø4x1,5 (Beipack) in die Freisparungen der Abdeck-
platte.
Zum Positionieren der Einheit müssen die Zentrierhülsen (Beipack) verwendet werden.
Entfernen Sie die 2 Schrauben. Positionieren Sie ihre Adapterplatte mit Hilfe der Zentrier-
hülsen (Beipack) und schrauben sie mit 4 Schrauben fest.
Nun kann die Elektronik angeschlossen werden.
