Montage- und Betriebsanleitung

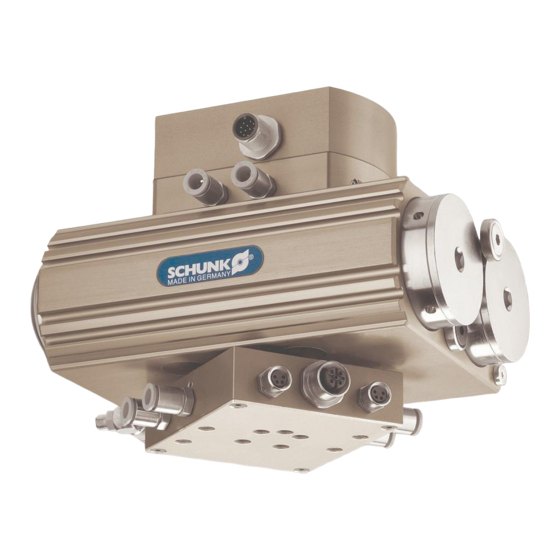

Elektrische Durchführung für SRU Type EDF
EDF
E
LEKTRISCHE
D
URCHFÜHRUNG
SRU
FÜR
Sehr geehrter Kunde,
wir gratulieren zu Ihrer Entscheidung für SCHUNK. Damit haben Sie sich für höchste
Präzision, hervorragende Qualität und besten Service entschieden.
Sie erhöhen die Prozesssicherheit in Ihrer Fertigung und erzielen beste
Bearbeitungsergebnisse – für die Zufriedenheit Ihrer Kunden.
SCHUNK-Produkte werden Sie begeistern.
Unsere ausführlichen Montage- und Betriebshinweise unterstützen Sie dabei.
Sie haben Fragen? Wir sind auch nach Ihrem Kauf jederzeit für Sie da. Sie erreichen uns
unter den aufgeführten Kontaktadressen im letzten Kapitel dieser Anleitung.
Mit freundlichen Grüßen
Ihre SCHUNK GmbH & Co. KG
Spann- und Greiftechnik
Bahnhofstr. 106 - 134
D-74348 Lauffen/ Neckar
Tel. +49-7133-103-2503
Fax +49-7133-103-2189
automation@de.schunk.com
www.schunk.com
Dokument-Stand: 05.02.2008
Version: 01-A
1
Druckdatum 01.07.2010
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SCHUNK EDF
Inhaltszusammenfassung für SCHUNK EDF
- Seite 1 URCHFÜHRUNG FÜR Sehr geehrter Kunde, wir gratulieren zu Ihrer Entscheidung für SCHUNK. Damit haben Sie sich für höchste Präzision, hervorragende Qualität und besten Service entschieden. Sie erhöhen die Prozesssicherheit in Ihrer Fertigung und erzielen beste Bearbeitungsergebnisse – für die Zufriedenheit Ihrer Kunden.
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsanleitung Elektrische Durchführung für SRU Type EDF Inhaltsverzeichnis SICHERHEIT ............................3 1.1......................... 3 YMBOLERKLÄRUNG 1.2....................3 ESTIMMUNGSGEMÄßER EBRAUCH 1.3........................3 ICHERHEITSHINWEISE GEWÄHRLEISTUNG ..........................4 LIEFERUMFANG ..........................5 TECHNISCHE DATEN .......................... 5 4.1. : ......................5 NSCHLUSSMÖGLICHKEITEN... -
Seite 3: Sicherheit
Montage- und Betriebsanleitung Elektrische Durchführung für SRU Type EDF 1. Sicherheit 1.1. Symbolerklärung Dieses Symbol ist überall dort zu finden wo Gefahren für Personen oder Beschädi- gungen des Produktes möglich sind. Dieses Symbol weist auf wichtige Informationen über das Produkt und dessen Handhabung hin. -
Seite 4: Gewährleistung
Gegenständen (bearbeitete Werkstücke, Werkzeuge, Späne, Bruchstücke, Abfälle usw.) zu vermeiden. Zusätzliche Bohrungen, Gewinde oder Anbauten, die nicht als Zubehör von SCHUNK angeboten werden, dürfen nur mit Genehmigung der Fa. SCHUNK angebracht werden. Bei Schwenkeinheiten mit innenliegenden Federn können Teile unter Federspannung stehen. -
Seite 5: Lieferumfang
Kleinteile: O-Ringe für Luftdurchführung 4 x für EDF 20 / 25 / 35 – 8 x für EDF 40 / 50 / 60 O-Ringe für Direktluftanschlüsse 6 für SRU ohne Mittelstellung – 7 x für SRU mit Mittelstellung Verschlussschraube M5 / G1/8“... -
Seite 6: Montage Und Inbetriebnahme
5. Montage und Inbetriebnahme 5.1. Einbau der elektr. Kabeldurchführung in die SRU-Schwenkeinheit Diese Anleitung benötigen Sie nur, wenn Sie eine vorhandene SRU mit einer EDF nachrüsten möchten. Ab Werk können SRU bereits mit EDF ausgerüstet bestellt werden. 1. Führen Sie das Kabel durch die Bohrung der Flachdichtung und positionieren dieses in der Ausfräsung der Verteilerplatte. -
Seite 7: Kabelbelegungen
Montage- und Betriebsanleitung Elektrische Durchführung für SRU Type EDF 5.2. Kabelbelegungen Kabelabgang der mitrotierenden Verteilerplatte Einheit Kabelanschluss, rotierende Anschlussplatte SRU 20 4 x M5 Steckverbinder für Näherungsschalter-Anschluss 1 x M12 Steckverbinder für BUS-Anschluss SRU 20 4 x M8 Steckverbinder für Näherungsschalter-Anschluss 1 x M12 Steckverbinder für BUS-Anschluss... -
Seite 8: Pinbelegung Edf Für Sru20-35
Montage- und Betriebsanleitung Elektrische Durchführung für SRU Type EDF Abbildung 2 - Pinbelegung - Stecker M12 Abbildung 1 - Pinbelegung - Stecker M16 5.3. Pinbelegung EDF für SRU20-35: Pin Stecker Sensorbetrieb Busbetrieb Pin an Sensoranschlüssen Profibus RS232 Signal Sensor 3... -
Seite 9: Montage Der Sru Mit Edf
5.5. Montage der SRU mit EDF Montieren der Einheit auf eine Adapterplatte: Bitte nutzen Sie dazu das Bodenseitige Gewinde der SRU-Schwenkeinheit. Zum Positionieren der Einheit müssen die Zentrierhülsen (Beipack) verwendet werden. Abbildung 3 - Anschraubung der SRU mit EDF an Adapterplatte Druckdatum 01.07.2010... - Seite 10 Montieren der Adapterplatte auf den Verteiler der EDF Abbildung 4 - Anschlüsse am rotierenden Verteiler Falls Sie BUS-Signale durch die EDF leiten wollen, müssen Sie den beigelegten Stecker (M8) einstecken und festschrauben. (Standardeinstellung: Sensoren) Falls die Direktluftabnahme genutzt wird, müssen die Gewindestifte entfernt werden und an den seitlichen Luftanschlüssen die Schlauchanschlüsse durch Verschlussstopfen (Beipack)
-
Seite 11: Wartung Und Pflege
Kontrollieren Sie nach 1 Mio. Schwenkungen das Kabel auf Beschädigungen und Abrieb. Ent- fernen Sie den Flansch durch Lösen der Schrauben. Vor dem Zusammenmontieren muss der Flansch (innen) und die Kabelspirale wieder mit Melkfett eingerieben werden. 7. Zusammenbauzeichnungen Abbildung 5 Explosionsdarstellung der EDF für SRU 20-35 Druckdatum 01.07.2010... - Seite 12 Montage- und Betriebsanleitung Elektrische Durchführung für SRU Type EDF Abbildung 6 - Explosionsdarstellung der EDF für SRU 40-60 Druckdatum 01.07.2010...
-
Seite 13: Stücklisten
Montage- und Betriebsanleitung Elektrische Durchführung für SRU Type EDF 8. Stücklisten EDF für SRU 20/25 – M5/M8 – ID.-Nr. 5516940+5516941+5516942+5516250 Pos ID-Nr. Menge Bezeichnung Verschl. Hinweis Teil? 5516187 Verteilerplatte EDF 20/25 5516186 Abdeckplatte EDF 20/25 5516235 Flansch EDF 20/25 5515707... - Seite 14 O-Ring Ø68 x 1,5 9611227 O-Ring Ø5 x 1 9611300 O-Ring Ø3,5 x 1 9907474 O-Ring Ø22x1 9941190 Mutter M18x0,75 EDF für SRU 35 – M5/M8 – ID.-Nr. 5516943+5516251+5516944+5516945 Pos ID-Nr. Menge Bezeichnung Verschl. Hinweis Teil? 5516194 Verteilerplatte EDF 35 5516192...
- Seite 15 O-Ring Ø78 x 1,5 9611227 O-Ring Ø5 x 1 9611300 O-Ring Ø3,5 x 1 9907474 O-Ring Ø22x1 9941190 Mutter M18x0,75 EDF für SRU 40 – M5/M8/M12 – ID.-Nr. 5516946+5516947+5516252+5516948+5516949+5516950 Pos ID-Nr. Menge Bezeichnung Verschl. Hinweis Teil? 5516204 Verteilerplatte EDF 40...
- Seite 16 O-Ring Ø71,5 x 1,0 9611063 O-Ring Ø6 x 1 9611227 O-Ring Ø5 x 1 9907474 O-Ring Ø22x1 9941190 Mutter M18x0,75 EDF für SRU 50/60 – M5/M8/M12 – ID.- Nr.5516951+5516952+5516253+5516953+5516954+5516955 Pos ID-Nr. Menge Bezeichnung Verschl. Hinweis Teil? 5516208 Verteilerplatte EDF 50/60...
- Seite 17 Montage- und Betriebsanleitung Elektrische Durchführung für SRU Type EDF Pos ID-Nr. Menge Bezeichnung Verschl. Hinweis Teil? 9907495 Schraube DIN EN ISO 4762 M3 x 30 9660095 Schrauben DIN EN ISO 4762 M10 x 9662502 Linsenkopfschraube M3 x 6 9939379 Zentrierhülsen Ø10 x 6,65 9939382 Zentrierhülsen Ø16 x 8,6...
-
