Energi Savr Node QS

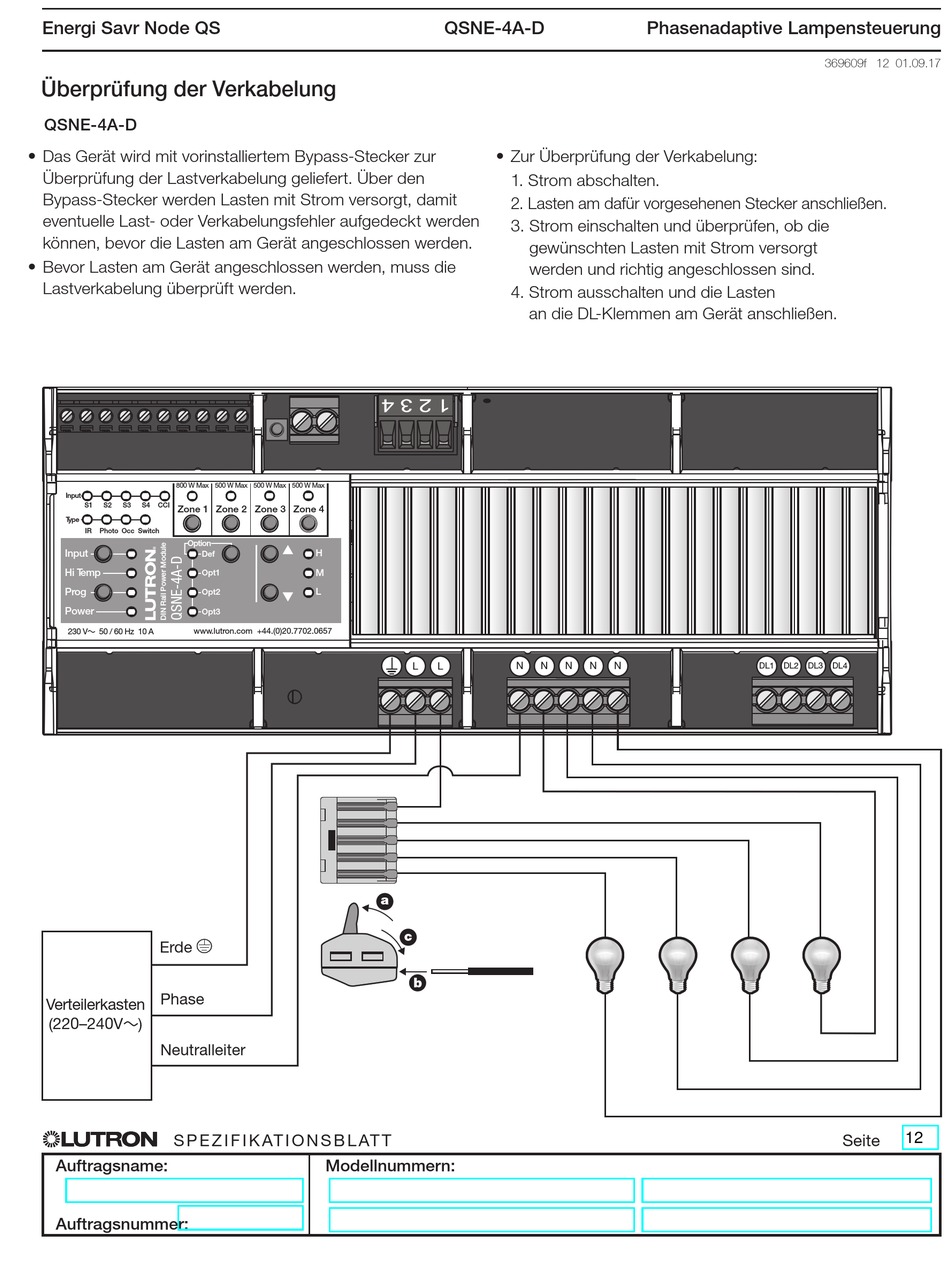

Überprüfung der Verkabelung
QSNE-4A-D
• Das Gerät wird mit vorinstalliertem Bypass-Stecker zur
Überprüfung der Lastverkabelung geliefert. Über den
Bypass-Stecker werden Lasten mit Strom versorgt, damit
eventuelle Last- oder Verkabelungsfehler aufgedeckt werden
können, bevor die Lasten am Gerät angeschlossen werden.
• Bevor Lasten am Gerät angeschlossen werden, muss die
Lastverkabelung überprüft werden.
800 W Max
Input
S1
S2
S3
S4
CCI
Zone 1
T ype
IR
Occ
Switch
Option
Input
Def
Hi T emp
Opt1
Prog
Opt2
Power
Opt3
www.lutron.com +44.(0)20.7702.0657
230 V~ 50 / 60 Hz 10 A
Erde
Phase
Verteilerkasten
(220–240V~)
Neutralleiter
S p e z i f i k at i o n S b l at t
®
Auftragsname:
Auftragsnummer:
500 W Max
500 W Max 500 W Max
Zone 2
Zone 3 Zone 4
H
M
L
a
Modellnummern:
QSNE-4A-D
• Zur Überprüfung der Verkabelung:
1. Strom abschalten.
2. Lasten am dafür vorgesehenen Stecker anschließen.
3. S trom einschalten und überprüfen, ob die
gewünschten Lasten mit Strom versorgt
werden und richtig angeschlossen sind.
4. Strom ausschalten und die Lasten
an die DL-Klemmen am Gerät anschließen.
L
L
N
N
N
c
b
Phasenadaptive Lampensteuerung
N
N
DL1
369609f 12 01.09.17
DL2
DL3
DL4
Seite
12
