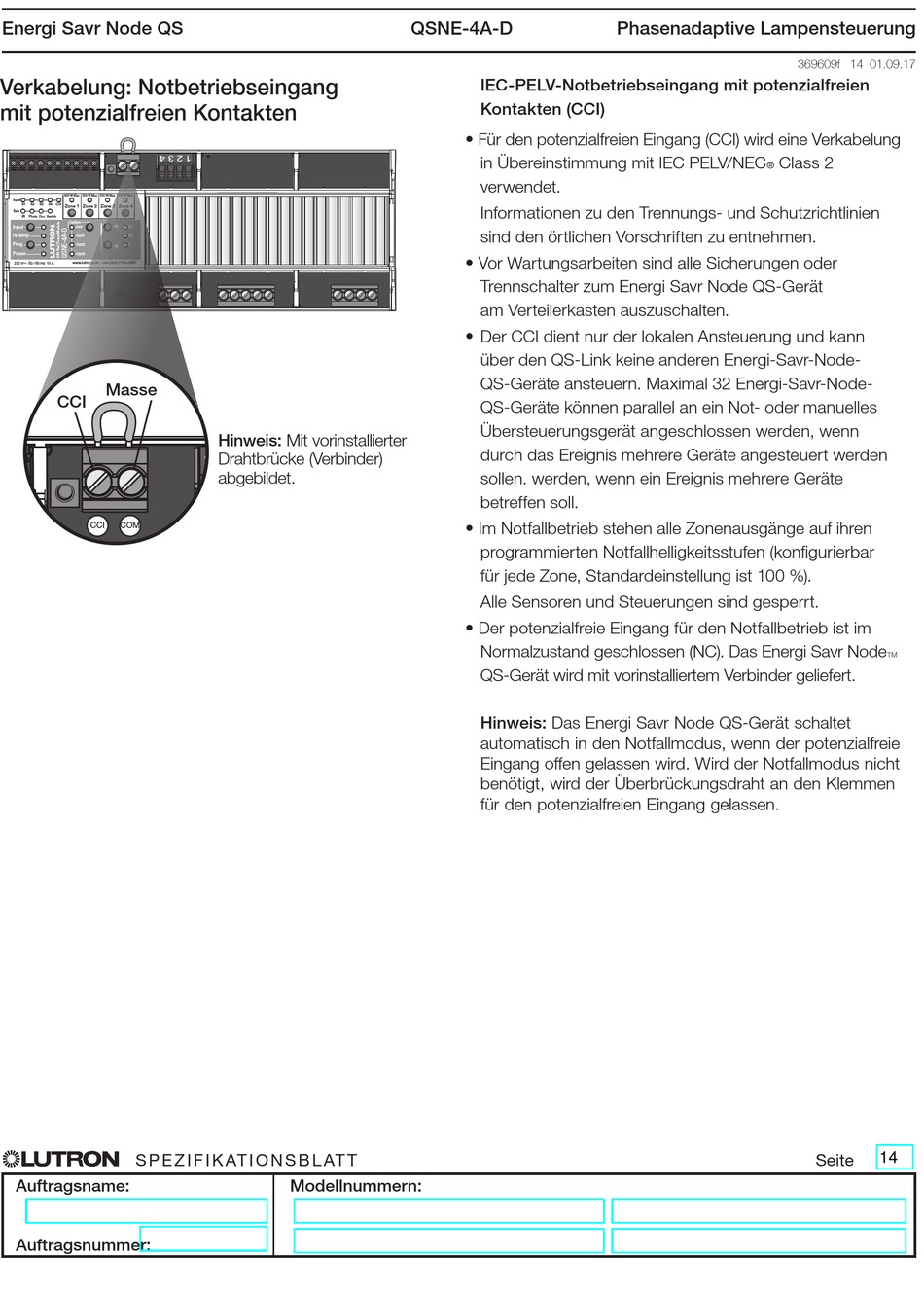

Energi Savr Node QS
Verkabelung: Notbetriebseingang
mit potenzialfreien Kontakten
800 W Max
500 W Max
500 W Max 500 W Max
Input
S1
S2
S3
S4
CCI
Zone 1
Zone 2
Zone 3 Zone 4
T ype
IR
Occ
Switch
Option
Input
Def
H
Hi T emp
Opt1
M
Prog
L
Opt2
Power
Opt3
230 V~ 50 / 60 Hz 10 A
www.lutron.com +44.(0)20.7702.0657
Masse
CCI
CCI
COM
500 W Max
500 W Max 500 W Max
Zone 2
Zone 3 Zone 4
Option
H
Def
M
Opt1
L
Opt2
Opt3
www.lutron.com +44.(0)20.7702.0657
®
Auftragsname:
Auftragsnummer:
Hinweis: Mit vorinstallierter
Drahtbrücke (Verbinder)
abgebildet.
S p e z i f i k at i o n S b l at t
Modellnummern:
QSNE-4A-D
IEC-PELV-Notbetriebseingang mit potenzialfreien
Kontakten (CCI)
• Für den potenzialfreien Eingang (CCI) wird eine Verkabelung
in Übereinstimmung mit IEC PELV/NEC
verwendet.
Informationen zu den Trennungs- und Schutzrichtlinien
sind den örtlichen Vorschriften zu entnehmen.
• Vor Wartungsarbeiten sind alle Sicherungen oder
Trennschalter zum Energi Savr Node QS-Gerät
am Verteilerkasten auszuschalten.
• Der CCI dient nur der lokalen Ansteuerung und kann
über den QS-Link keine anderen Energi-Savr-Node-
QS-Geräte ansteuern. Maximal 32 Energi-Savr-Node-
QS-Geräte können parallel an ein Not- oder manuelles
Übersteuerungsgerät angeschlossen werden, wenn
durch das Ereignis mehrere Geräte angesteuert werden
sollen. werden, wenn ein Ereignis mehrere Geräte
betreffen soll.
• Im Notfallbetrieb stehen alle Zonenausgänge auf ihren
programmierten Notfallhelligkeitsstufen (konfigurierbar
für jede Zone, Standardeinstellung ist 100 %).
Alle Sensoren und Steuerungen sind gesperrt.
• Der potenzialfreie Eingang für den Notfallbetrieb ist im
Normalzustand geschlossen (NC). Das Energi Savr NodeT
QS-Gerät wird mit vorinstalliertem Verbinder geliefert.
Hinweis: Das Energi Savr Node QS-Gerät schaltet
automatisch in den Notfallmodus, wenn der potenzialfreie
Eingang offen gelassen wird. Wird der Notfallmodus nicht
benötigt, wird der Überbrückungsdraht an den Klemmen
für den potenzialfreien Eingang gelassen.
Phasenadaptive Lampensteuerung
369609f 14 01.09.17
Class 2
®
Seite
14
