Energi Savr Node QS

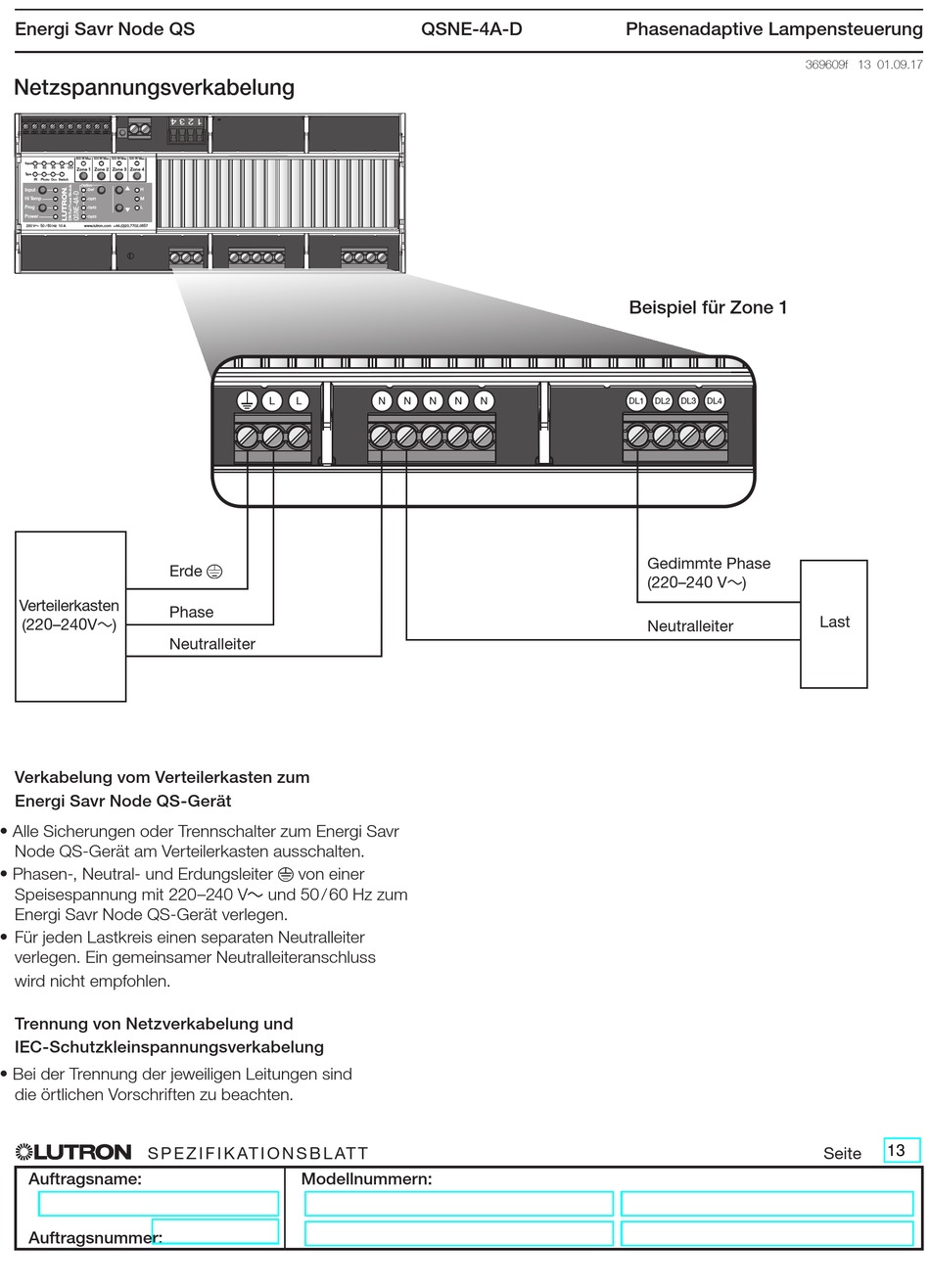

Netzspannungsverkabelung
800 W Max
500 W Max
500 W Max 500 W Max
Input
S1
S2
S3
S4
CCI
Zone 1
Zone 2
Zone 3 Zone 4
T ype
IR
Occ
Switch
Option
Input
Def
H
Hi T emp
Opt1
M
Prog
L
Opt2
800 W Max
500 W Max
500 W Max 500 W Max
Power
Opt3
230 V~ 50 / 60 Hz 10 A
www.lutron.com +44.(0)20.7702.0657
S3
S4
CCI
Zone 1
Zone 2
Zone 3 Zone 4
Occ
Switch
Option
Def
Opt1
Opt2
Opt3
www.lutron.com +44.(0)20.7702.0657
Verteilerkasten
(220–240V~)
Verkabelung vom Verteilerkasten zum
Energi Savr Node QS-Gerät
• Alle Sicherungen oder Trennschalter zum Energi Savr
Node QS-Gerät am Verteilerkasten ausschalten.
• Phasen-, Neutral- und Erdungsleiter
Speisespannung mit 220–240 V~ und 50 / 60 Hz zum
Energi Savr Node QS-Gerät verlegen.
• Für jeden Lastkreis einen separaten Neutralleiter
verlegen. Ein gemeinsamer Neutralleiteranschluss
wird nicht empfohlen.
Trennung von Netzverkabelung und
IEC-Schutzkleinspannungsverkabelung
• Bei der Trennung der jeweiligen Leitungen sind
die örtlichen Vorschriften zu beachten.
S p e z i f i k at i o n S b l at t
®
Auftragsname:
Auftragsnummer:
H
M
L
L
L
Erde
Phase
Neutralleiter
von einer
Modellnummern:
QSNE-4A-D
N
N
N
N
N
Phasenadaptive Lampensteuerung
369609f 13 01.09.17
Beispiel für Zone 1
DL1
DL2
DL3
DL4
Gedimmte Phase
(220–240 V~)
Neutralleiter
Last
Seite
13
