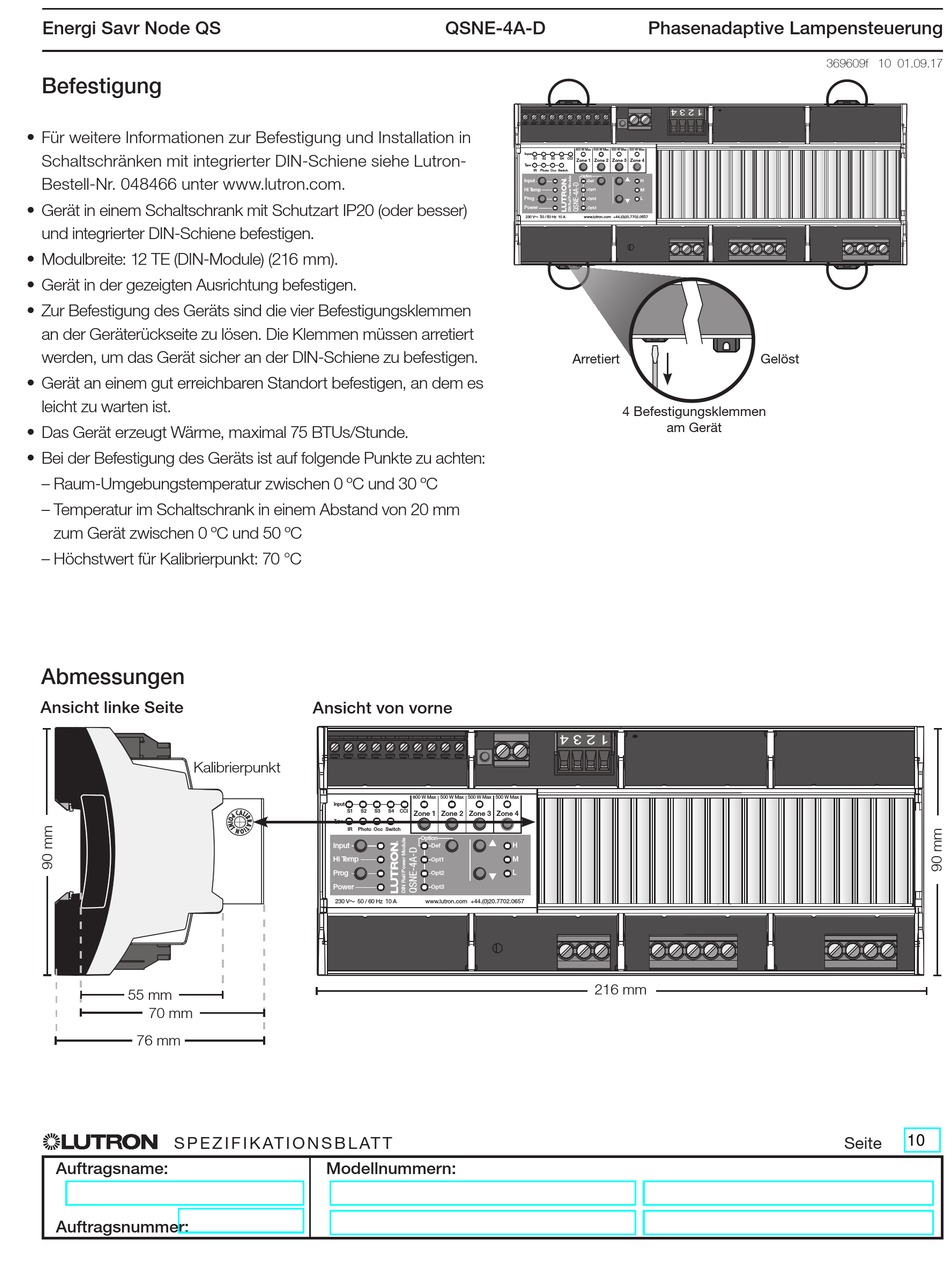

Energi Savr Node QS
Befestigung
• Für weitere Informationen zur Befestigung und Installation in
Schaltschränken mit integrierter DIN-Schiene siehe Lutron-
Bestell-Nr. 048466 unter www.lutron.com.
• Gerät in einem Schaltschrank mit Schutzart IP20 (oder besser)
und integrierter DIN-Schiene befestigen.
• Modulbreite: 12 TE (DIN-Module) (216 mm).
• Gerät in der gezeigten Ausrichtung befestigen.
• Zur Befestigung des Geräts sind die vier Befestigungsklemmen
an der Geräterückseite zu lösen. Die Klemmen müssen arretiert
werden, um das Gerät sicher an der DIN-Schiene zu befestigen.
• Gerät an einem gut erreichbaren Standort befestigen, an dem es
leicht zu warten ist.
• Das Gerät erzeugt Wärme, maximal 75 BTUs/Stunde.
• Bei der Befestigung des Geräts ist auf folgende Punkte zu achten:
– R aum-Umgebungstemperatur zwischen 0 ºC und 30 ºC
– T emperatur im Schaltschrank in einem Abstand von 20 mm
zum Gerät zwischen 0 ºC und 50 ºC
– H öchstwert für Kalibrierpunkt: 70 °C
Abmessungen
Ansicht linke Seite
Kalibrierpunkt
55 mm
70 mm
76 mm
S p e z i f i k at i o n S b l at t
®
Auftragsname:
Auftragsnummer:
QSNE-4A-D
Ansicht von vorne
800 W Max
500 W Max
500 W Max 500 W Max
Input
S1
S2
S3
S4
CCI
Zone 1
Zone 2
Zone 3 Zone 4
T ype
IR
Occ
Switch
Option
Input
Def
Hi T emp
Opt1
Prog
Opt2
Power
Opt3
www.lutron.com +44.(0)20.7702.0657
230 V~ 50 / 60 Hz 10 A
Modellnummern:
Phasenadaptive Lampensteuerung
800 W Max
500 W Max
500 W Max 500 W Max
Input
S1
S2
S3
S4
CCI
Zone 1
Zone 2
Zone 3 Zone 4
T ype
IR
Occ
Switch
Option
Input
H
Def
Hi T emp
M
Opt1
Prog
Opt2
L
Power
Opt3
www.lutron.com +44.(0)20.7702.0657
230 V~ 50 / 60 Hz 10 A
Arretiert
4 Befestigungsklemmen
am Gerät
H
M
L
216 mm
369609f 10 01.09.17
