11 Absaugsystem
11.1 Flexy-Halter
Bedienungsanleitung
Das Saughandstück wird im Flexy-Halter abgelegt.
Der Flexy-Halter ist eine Saugablage, die am Absaugarm befestigt ist. Die
integrierten Bedienpanels ermöglichen eine Steuerung ausgewählter
Funktionen der Behandlungseinheit. Für weitere Informationen zum
Bedienpanel, siehe Abschnitt „Bedienpanel am Flexy-Halter" auf Seite 68.
Der Flexy-Halter hat drei Öffnungen. In eine setzen Sie die Spritze der
Assistenz und die Saughandstücke in die beiden anderen. Außerdem
können an beiden Seiten des Flexy-Halters ein oder zwei zusätzliche Halter
oder der Halter für den Intraoral-Scanner angebracht werden. An dem
zusätzlichen Halter kann eine intraorale USB-Kamera oder eine
Polymerisationsleuchte aufgehängt werden.

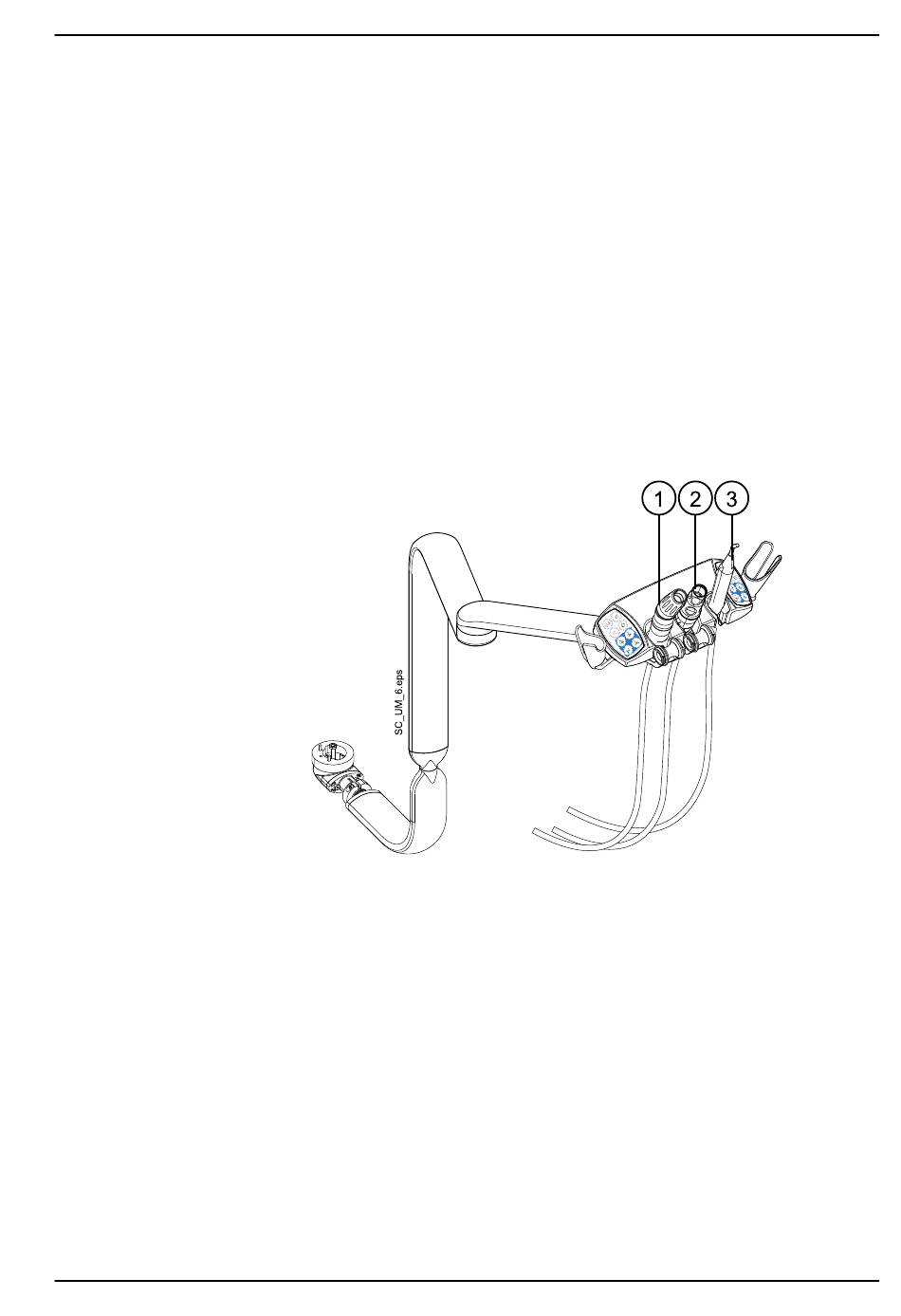

Die Abbildung zeigt die Standardpositionen für die Saughandstücke und die
Spritze. Um die Positionen zu ändern, setzen Sie sich mit einem
qualifizierten Planmeca Servicetechniker in Verbindung.
1. Speichelsauger-Handstück
2. Hochleistungssauger-Handstück
3. Spritze
HINWEIS
Der Intraoral-Scanner und die intraorale USB-Kamera können nicht
gleichzeitig am Flexy-Halter angebracht werden. Wenn der Intraoral-
Scanner am Flexy-Halter montiert wird, kann die intraorale USB-Kamera an
der Instrumentenkonsole befestigt werden.
11 Absaugsystem
Planmeca Sovereign Classic
49
