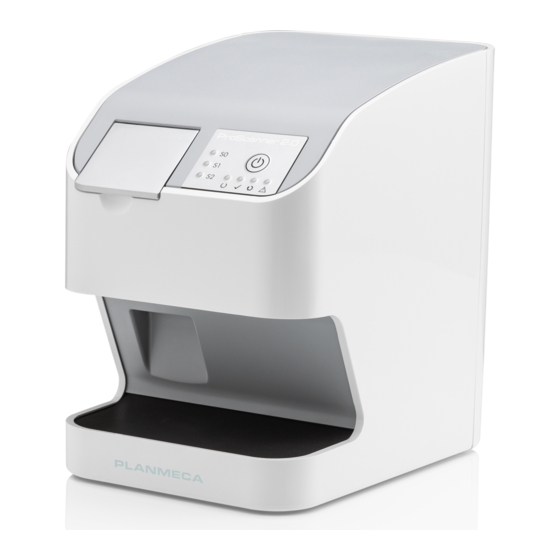

Planmeca ProScanner
2.0
®
Bedienungsanleitung
30024683

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Planmeca ProScanner 2.0

Inhaltszusammenfassung für Planmeca ProScanner 2.0

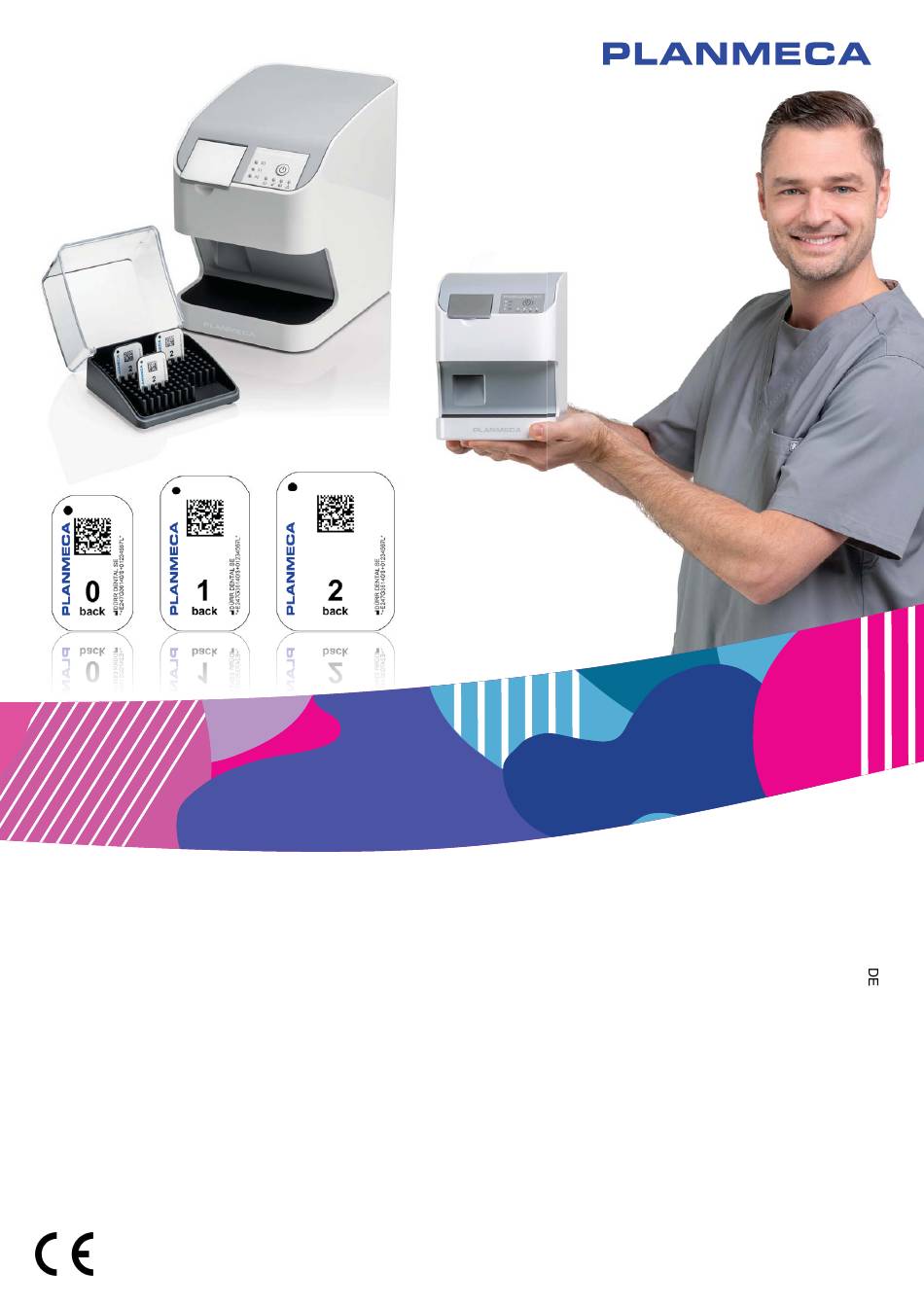

  • Seite 1 Planmeca ProScanner ® Bedienungsanleitung 30024683...
  • Seite 2 Die ständige Weiterentwicklung der Produkte gehört bei Planmeca zur Firmenpolitik. Obwohl alle Anstrengungen unternommen werden, um eine aktuelle Produktdokumentation zu erstellen, sollte diese Publikation nicht als unfehlbarer Leitfaden für die aktuellen Spezifikationen betrachtet werden. Planmeca behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen. COPYRIGHT PLANMECA Publikationsnummer 30024683 Version 4 Veröffentlicht am 22.

  • Seite 3: Inhaltsverzeichnis

    2.3.2 Kassetten Größe 0 bis 2 (S0–S2)................18 2.3.3 Speicherfolie........................ 19 Lichtschutzhülle..........................19 Montage..............................20 Systemvoraussetzungen......................20 3.1.1 Installation/Aufstellraum....................20 3.1.2 Systemanforderungen....................20 3.1.3 Monitor......................... 20 Installation............................ 20 3.2.1 Gerät aufstellen......................20 3.2.2 Elektrischer Anschluss....................25 3.2.3 Netzwerkverbindungen....................27 Bedienungsanleitung Planmeca ProScanner 2.0...
  • Seite 4 Inhaltsverzeichnis Inbetriebnahme..........................28 3.3.1 Netzwerkkonfiguration....................28 3.3.2 Netzwerkprotokolle und Ports..................29 3.3.3 Gerät in Planmeca Device Tool for ProScanner2 konfigurieren........29 3.3.4 Röntgengerät-Einstellungen..................30 3.3.5 Abnahmeprüfungen......................32 Benutzung..............................33 Korrekte Verwendung von Speicherfolien..................33 Bedienung............................ 35 4.2.1 Kassette der Eingabeeinheit wechseln................ 35 4.2.2 Röntgenaufnahmen erfassen..................38 4.2.3...

  • Seite 5: Wichtige Informationen

    Haftung für den sicheren Betrieb und die sichere Funktion des Geräts. HINWEIS Die englische Version der Bedienungsanleitung ist die Originalanleitung. Alle anderen Sprachversionen sind Übersetzungen der Originalanleitung. Diese Anleitung gilt für folgende Versionen des ProScanner 2.0: • Artikelnummer FE004607 •...
  • Seite 6 Nach EU-Richtlinie 2012/19/EU (WEEE) sachgemäß entsorgen Elektronische Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung beachten Handschutz benutzen Gerät spannungsfrei schalten (z. B. Netzstecker ziehen) Nicht wiederverwenden Health Industry Bar Code (HIBC) Gleichstrom (DC) Nichtionisierende elektromagnetische Strahlung Oben! Aufrecht lagern und transportieren Trocken halten Planmeca ProScanner 2.0 Bedienungsanleitung...

  • Seite 7: Urheberrechtlicher Hinweis

    Personenschaden durch Fehlbenutzung/Missbrauch • Personenschaden durch mechanische Einwirkungen • Personenschaden durch elektrische Spannung • Personenschaden durch Strahlung • Personenschaden durch Brand • Personenschaden durch thermische Einwirkungen auf die Haut • Personenschaden durch mangelnde Hygiene, z. B. Infektion Bedienungsanleitung Planmeca ProScanner 2.0...

  • Seite 8: Zweckbestimmung

    1 Wichtige Informationen Die Sicherheitsinformationen in den folgenden Abschnitten sind deshalb genau zu beachten. 1.2.1 Zweckbestimmung Planmeca ProScanner 2.0 Das Gerät ist ausschließlich zum Scannen und Verarbeiten von Bilddaten auf einer Speicherfolie im zahnmedizinischen Bereich bestimmt. Lichtschutzhülle Die Lichtschutzhülle hat folgenden Funktionen: •...

  • Seite 9: Allgemeine Sicherheitshinweise

    Handhabung des Geräts gewährleisten. Jeder Benutzer muss in die Bedienung des Geräts unterwiesen werden. Installation und Reparaturen Installation, Neueinstellungen, Veränderungen, Upgrades und Reparaturen müssen von Planmeca oder von Fachpersonal, das von Planmeca zugelassen und autorisiert wurde, vorgenommen werden. 1.2.6 Elektrosicherheit •...

  • Seite 10: Wesentliche Leistungsmerkmale

    Ist dies unvermeidbar, müssen alle Geräte auf ordnungsgemäßen Betrieb überwacht werden. 1.2.7 Wesentliche Leistungsmerkmale Der Planmeca ProScanner 2.0 verfügt über keine wesentlichen Leistungsmerkmale gemäß IEC 60601-1 (EN 60601-1), Abschnitt 4.3. Das Gerät erfüllt die Anforderungen gemäß IEC 60601-1-2:2014. Meldepflicht von schwerwiegenden Zwischenfällen Der Anwender oder der Patient ist verpflichtet, alle schwerwiegenden Zwischenfälle, die im Zusammenhang mit den Produkt aufgetreten sind,...

  • Seite 11: Entsorgung

    1 Wichtige Informationen Bei Bedarf kann die Originalverpackung für das Gerät bei Planmeca bestellt werden. Planmeca übernimmt keine Verantwortung oder Haftung für Schäden, die während des Transports aufgrund einer falschen Verpackung entstehen, auch nicht während der Garantiezeit. Transportieren Sie das Gerät nur in der Originalverpackung.

  • Seite 12: Produktbeschreibung

    2 Produktbeschreibung 2 Produktbeschreibung 2.1 Übersicht 1 Speicherfolienscanner Planmeca ProScanner 2.0 2 Speicherfolien-Kassette (S0 bis S2) 3 Planmeca Speicherfolie 4 Planmeca Lichtschutzhülle 5 USB-Stick mit Romexis und Bildbearbeitungsprogramm 6 USB-Stick mit Bedienungsanleitung 7 USB-Stick mit technischem Handbuch 8 Netzwerkkabel (3 m) 9 Netzteil mit länderspezifischem Adapter...

  • Seite 13: Zubehör

    LAN-Kabel RJ45 2.1.2 Zubehör Folgende Artikel sind notwendig für den Betrieb des Geräts, abhängig von der Anwendung. Speicherfolien • Planmeca Speicherfolie, Größe 0 (2 Stück) • Planmeca Speicherfolie, Größe 1 (2 Stück) • Planmeca Speicherfolie, Größe 2 (4 Stück) •...

  • Seite 14: Verschleiß- Und Ersatzteile

    167 x 231 x 216 Gewicht ca. 4 Arbeitszyklus Max. theoretische Auflösung Linienpaare/mm (Lp/mm) ca. 16,7 Schalldruckpegel beim dB(A) ca. 45 Scannen Netzwerkanschluss LAN-Technologie Ethernet Standard IEEE 802.3u Datenrate Mbit/s Anschluss RJ45 Anschlussart Auto MDI-X Kabeltyp ≥ CAT5 Planmeca ProScanner 2.0 Bedienungsanleitung...
  • Seite 15 Elektromagnetische Störstrahlung CISPR erfüllt 11:2009+A1:2010 Elektromagnetische Verträglichkeit (EMV) – Störfestigkeitsmessungen Umhüllung Störfestigkeit gegen Entladung statischer erfüllt Elektrizität IEC 61000-4-2:2008 ± 8 kV Kontaktentladung ± 2 kV, ± 4 kV, ± 8 kV, ± 15 kV Luftentladung Bedienungsanleitung Planmeca ProScanner 2.0...
  • Seite 16 820 CDMA 850 LTE Band 5 GSM 1800 1700-1990 CDMA 1900 GSM 1900 DECT LTE Band 1, 3, 4, 25 UMTS Bluetooth 2400-2570 WLAN 802.11 b/g/n RFID 2450 LTE Band 7 WLAN 802.11 a/n 5100–5800 Planmeca ProScanner 2.0 Bedienungsanleitung...
  • Seite 17 IEC 61000-4-2:2008 ± 8 kV Kontaktentladung ± 2kV, ± 4 kV, ± 8 kV, ± 15 kV Luftentladung Störfestigkeit gegen schnelle transiente erfüllt elektrische Störgrößen/Bursts – E/A, SIP/SOP- Tore IEC 61000-4-4:2012 ± 1 kV 100 kHz Wiederholfrequenz Bedienungsanleitung Planmeca ProScanner 2.0...

  • Seite 18: Speicherfolie

    Relative Luftfeuchtigkeit < 80 % Abmessungen intraoraler Speicherfolien Größe 0: 22 x 35 mm Größe 1: 24 x 40 mm Größe 2: 31 x 41 mm 2.2.3 Lichtschutzhülle Klassifikation Klasse I gemäß Richtlinie 93/42/EWG über Medizinprodukte Planmeca ProScanner 2.0 Bedienungsanleitung...

  • Seite 19: Typenschild

    Das Gerät wurde nach den relevanten Richtlinien der Europäischen Union einem Konformitätsbewertungsverfahren unterzogen. Das Gerät entspricht den geforderten grundlegenden Anforderungen. Dürr Dental bestätigt hiermit, dass das Funksystem vom Typ „Planmeca ProScanner 2.0“ die Anforderungen der Richtlinie 2014/53/EU erfüllt. Den vollständigen Text der EU-Konformitätserklärung finden Sie unter www.duerrdental.com.

  • Seite 20: Bedienung

    Mit dem Speicherfolienscanner werden auf einer Speicherfolie gespeicherte Bilddaten ausgelesen und an ein Bildbearbeitungsprogramm (z. B. Planmeca Romexis) auf einem Computer übertragen. Der Transportmechanismus führt die Speicherfolie durch das Gerät. In der Scannereinheit tastet ein Laser die Speicherfolie ab. Die gescannten Daten werden in ein digitales Bild umgewandelt und an das Bildbearbeitungsprogramm übertragen.

  • Seite 21: Bedienelemente

    7 Anzeige für Kassette Größe 1 (S1) 8 Anzeige für Kassette Größe 0 (S0) Die Status-LEDs zeigen folgende Statusmeldungen an: Gerät wird gestartet Kommunikationsanzeige Standby Bereit zum Scannen Speicherfolie in Bearbeitung Speicherfolien-Kassette fehlt Fehler Die Software zeigt eine Meldung an Bedienungsanleitung Planmeca ProScanner 2.0...

  • Seite 22: Anschlüsse

    3 Anschluss für Netzteil 2.3.2 Kassetten Größe 0 bis 2 (S0–S2) In das Gerät muss eine Kassette eingesetzt werden, die der Größe der verwendeten Speicherfolie entspricht. Die LEDs am Gerät zeigen an, welche Kassette in das Gerät eingesetzt wurde. Planmeca ProScanner 2.0 Bedienungsanleitung...

  • Seite 23: Speicherfolie

    Die Positionierhilfe ist auf der Röntgenaufnahme sichtbar und erleichtert die Orientierung bei der Diagnose. HINWEIS Verwenden Sie für dieses Gerät nur Speicherfolien von Planmeca. Andere Speicherfolien kann das Gerät nicht lesen. 2.4 Lichtschutzhülle Die Lichtschutzhülle dient zum Schutz der Speicherfolie vor Licht.

  • Seite 24: Montage

    3 Montage 3 Montage HINWEIS Nur ausgebildete Fachkräfte oder von Planmeca geschultes Personal dürfen das Gerät installieren, anschließen und in Betrieb nehmen. 3.1 Systemvoraussetzungen 3.1.1 Installation/Aufstellraum Der Raum für die Aufstellung muss die folgenden Anforderungen erfüllen: • Geschlossener, trockener, gut belüfteter Raum.

  • Seite 25: Installation Auf Einem Tisch

    3.2.1.2 Wandmontage Über diese Aufgabe Das Gerät kann mit der Wandhalterung (optionale Wandbefestigungsplatte für den ProScanner 2.0) an einer Wand montiert werden. Die folgenden Informationen dienen als Ergänzung der Bedienungsanleitung des Geräts. Grundsätzlich sind auch die Bedienungsanleitung des Geräts zu beachten.
  • Seite 26 Material. 2. Entfernen Sie die hinteren Gummifüße und die darunterliegenden Schrauben. 3. Nehmen Sie die Abdeckung von der Rückseite des Geräts ab. Entfernen Sie die Abdeckstopfen und die Befestigungsschrauben unter der Kante der rückseitigen Abdeckung. Planmeca ProScanner 2.0 Bedienungsanleitung...
  • Seite 27 3 Montage 4. Ziehen Sie die Unterkante der rückseitigen Abdeckung heraus (1) und ziehen Sie die Abdeckung nach unten weg (2). 5. Führen Sie die Kabel durch die Halterung und schließen Sie sie an das Gerät an. Bedienungsanleitung Planmeca ProScanner 2.0...
  • Seite 28 7. Setzen Sie die Distanzscheiben in die Öffnungen der Wandhalterung ein. 8. Stellen Sie das Gerät auf die Wandhalterung und richten Sie es an den Distanzscheiben aus. 9. Befestigen Sie das Gerät mit den Rändelschrauben an der Wandhalterung. Planmeca ProScanner 2.0 Bedienungsanleitung...

  • Seite 29: Elektrischer Anschluss

    Mit den Angaben auf dem Typenschild des Netzteils übereinstimmende Netzspannung HINWEIS Nur das mitgelieferte Netzteil darf verwendet werden. Zum Anschließen des Geräts an das Stromnetz sind folgende Schritte erforderlich. Schritte 1. Stecken Sie den passenden länderspezifischen Adapter auf das Netzteil. Bedienungsanleitung Planmeca ProScanner 2.0...
  • Seite 30 4. Stecken Sie den Anschlussstecker des Netzteils in die Anschlussbuchse des Geräts. 5. Stecken Sie den Netzstecker in die Steckdose. 6. Bringen Sie die Abdeckung wieder an. HINWEIS Für den Betrieb des Geräts in der Patientenumgebung muss die rückseitige Abdeckung ordnungsgemäß angebracht sein. Planmeca ProScanner 2.0 Bedienungsanleitung...

  • Seite 31: Netzwerkverbindungen

    Verbinden Sie Geräte nur, wenn dies sicher möglich ist und keine Gefahr für die Umgebung besteht. • Wenn eine gefahrlose Verbindung aus den Gerätedaten nicht eindeutig ersichtlich ist oder Sie irgendwelche Zweifel haben, lassen Sie die Sicherheit durch einen Sachkundigen (z. B. den Hersteller) feststellen. Bedienungsanleitung Planmeca ProScanner 2.0...

  • Seite 32: Netzwerkkabel Anschließen

    Schalten Sie das Gerät erst ein, wenn es sich auf Raumtemperatur erwärmt hat und trocken ist. Das Gerät kann mit dem folgenden Bildgebungsprogramm betrieben werden: • Planmeca Romexis 3.3.1 Netzwerkkonfiguration Für die Netzwerkkonfiguration stehen mehrere Optionen zur Verfügung: • Automatische Konfiguration mit DHCP (Standard) Planmeca ProScanner 2.0 Bedienungsanleitung...

  • Seite 33: Netzwerkprotokolle Und Ports

    HINWEIS Bei der ersten Verbindung des Geräts mit einem Computer übernimmt das Gerät die Sprach- und Uhrzeiteinstellungen vom Computer. 3.3.3 Gerät in Planmeca Device Tool for ProScanner2 konfigurieren Über diese Aufgabe Die Konfiguration erfolgt mit Device Tool for ProScanner2. HINWEIS Die Konfiguration mit Device Tool for ProScanner2 darf nur von einem qualifizierten Servicetechniker vorgenommen werden.

  • Seite 34: Feste Ip-Adresse Eingeben (Empfohlen)

    ID DEMO0001). Bedienungsanleitung für Weitere Informationen finden Sie in der Romexis 6 (Publikationsnummer 30025109). 3. Starten Sie die Bilderfassung mit dem ProScanner 2.0. Was als nächstes zu tun ist Bedienungsanleitung für Romexis 6 Weitere Informationen finden Sie in der im Abschnitt Intraorale Aufnahmen mit ProScanner 2.0.
  • Seite 35 Ohne Strahlenfeldbegrenzun Strahlenfeldbegrenzun Strahlenfeldbegrenzun g 2 x 3 g 3 x 4 60 kV 60 kV 60 kV mGycm mGycm mGycm Schneidezähne 0,10 s 0,10 s 0,10 s Prämolaren 0,13 s 11,8 0,13 s 0,13 s Bedienungsanleitung Planmeca ProScanner 2.0...

  • Seite 36: Abnahmeprüfungen

    Die Konstanzprüfungen, die in regelmäßigen Abständen vom Praxispersonal durchgeführt werden, beziehen sich auf das Prüfungsergebnis der Abnahmeprüfung. Weitere Informationen hierzu finden Sie in der Konstanzprüfungsanleitung für intraorale Bildgebungssysteme von Planmeca (Publikationsnummer 10009324). Elektrische Sicherheitsprüfungen • Führen Sie die elektrische Sicherheitsprüfung nach Landesrecht durch (z.

  • Seite 37: Benutzung

    Wurde die Lichtschutzhülle im Patientenmund beschädigt, spülen Sie den Mund mit reichlich Wasser aus. Das Wasser darf dabei nicht geschluckt werden. • Die Speicherfolien dürfen nur mit einem Speicherfolienscanner gescannt werden, der vom Hersteller zugelassen wurde. Bedienungsanleitung Planmeca ProScanner 2.0...
  • Seite 38 Wenn die Speicherfolie länger als eine Woche gelagert wurde, vor Gebrauch löschen. • Bewahren Sie die Speicherfolien nicht an heißen oder feuchten Orten auf. Beachten Sie die geforderten Umgebungsbedingungen (siehe Abschnitt „Technische Daten“ auf Seite 10). Planmeca ProScanner 2.0 Bedienungsanleitung...

  • Seite 39: Bedienung

    Bei Verwendung der falschen Kassette kommt es zum Verlust von Bildinformationen und Geräteschäden. Verwenden Sie immer die passende Kassette für die jeweilige Speicherfolie. Vergleichen Sie vor jedem Scanvorgang die Speicherfoliengröße mit der LED-Anzeige auf dem Bedienelement. Bedienungsanleitung Planmeca ProScanner 2.0...
  • Seite 40 4 Benutzung Schritte 1. Überprüfen Sie anhand der Anzeige (S0, S1, S2), ob die richtige Kassette eingesetzt wurde. Falls eine falsche Kassette eingesetzt wurde, muss sie gegen die richtige Kassette ausgetauscht werden. 2. Öffnen Sie die Abdeckung. Planmeca ProScanner 2.0 Bedienungsanleitung...
  • Seite 41 4 Benutzung 3. Entnehmen Sie die Kassette. Die grüne Kassetten-Anzeige erlischt. Wenn das Gerät bereit ist zum Scannen, leuchtet außerdem die grüne Status-LED. Bedienungsanleitung Planmeca ProScanner 2.0...

  • Seite 42: Röntgenaufnahmen Erfassen

    4.2.2.1 Erforderliches Zubehör • Speicherfolie • Lichtschutzhülle in der Größe der Speicherfolie WARNUNG Bei Nichtverwendung oder Mehrfachverwendung der Lichtschutzhülle besteht die Gefahr der Kreuzkontamination. Verwenden Sie die Speicherfolien nicht ohne Lichtschutzhülle. Verwenden sie die Lichtschutzhüllen nicht mehrfach (Einwegartikel). Planmeca ProScanner 2.0 Bedienungsanleitung...

  • Seite 43: Röntgenaufnahme Vorbereiten

    Um die Aufnahme von Röntgenbildern vorzubereiten, führen Sie folgende Schritte aus. Schritte 1. Bei der ersten Verwendung oder bei einer Lagerung von mehr als einer Woche löschen Sie die Speicherfolie (siehe Abschnitt „Speicherfolien löschen“ auf Seite 47). Bedienungsanleitung Planmeca ProScanner 2.0...
  • Seite 44 2. Schieben Sie die Speicherfolie vollständig in die Lichtschutzhülle. Die schwarze (inaktive) Seite der Speicherfolie muss sichtbar sein. 3. Ziehen Sie den Klebestreifen ab (1), klappen Sie die Lasche nach unten und verschließen Sie die Lichtschutzhülle, indem Sie sie fest zusammenpressen (2). Planmeca ProScanner 2.0 Bedienungsanleitung...

  • Seite 45: Röntgenaufnahme Erstellen

    Lassen Sie die Lichtschutzhülle vollständig trocknen. 4.2.2.3 Röntgenaufnahme erstellen Über diese Aufgabe VORSICHT Durch ein scharfkantiges Haltersystem kann die Speicherfolie beschädigt werden. Verwenden Sie nur Haltersysteme, die die Lichtschutzhülle und die Speicherfolie nicht beschädigen. Verwenden Sie keine scharfkantigen Haltersysteme. Handschutz benutzen. Bedienungsanleitung Planmeca ProScanner 2.0...

  • Seite 46: Scannen Vorbereiten

    Reinigen und desinfizieren Sie die Lichtschutzhülle vor der Entnahme der Speicherfolie. 2. Bei stärkerer Verschmutzung, z. B. durch Blut, reinigen Sie die Lichtschutzhülle und die Schutzhandschuhe trocken, indem Sie sie z. B. mit einem sauberen Zellstofftuch abwischen. Planmeca ProScanner 2.0 Bedienungsanleitung...

  • Seite 47: Bilddaten Scannen

    Der Auslesevorgang wird unter Verwendung des Planmeca Romexis- Bildbearbeitungsprogramms beschrieben. Bedienungsanleitung für Weitere Informationen hierzu finden Sie in der Romexis 6 im Abschnitt Intraorale Aufnahmen mit ProScanner 2.0. Schritte 1. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten. Bedienungsanleitung Planmeca ProScanner 2.0...
  • Seite 48 2. Schalten Sie den Computer und den Monitor ein. 3. Starten Sie Planmeca Romexis. 4. Wählen Sie den Patienten aus. 5. Wählen Sie die Schaltfläche für die ProScanner 2.0 Bilderfassung. Die Aufnahme startet direkt. Die grüne Status-LED leuchtet. 6. Scannen Sie die Speicherfolie erst jetzt (nicht vorher).
  • Seite 49 3. Schieben Sie die Speicherfolie aus der Lichtschutzhülle nach unten in die Eingabeeinheit. Die Speicherfolie muss vollständig in die Eingabeeinheit eingeführt werden. Achten Sie darauf, nur die Speicherfolie und nicht die Lichtschutzhülle in die Einheit einzuführen. Bedienungsanleitung Planmeca ProScanner 2.0...
  • Seite 50 Monitor angezeigt. Nach dem Scannen wird die Speicherfolie gelöscht und fällt in das Ausgabefach. Wenn die grüne Status-LED leuchtet, wird die Aufnahme in Planmeca Romexis gespeichert. Was als nächstes zu tun ist Entnehmen Sie die Speicherfolie, und bereiten Sie sie für eine neue Röntgenaufnahme vor.

  • Seite 51: Speicherfolien Löschen

    Schritte 1. Starten Sie Planmeca Romexis. 2. Wählen Sie einen Patienten. 3. Klicken Sie auf die Schaltfläche für die ProScanner 2.0 Bilderfassung. Das Erfassungsfenster wird geöffnet. 4. Wählen Sie oben rechts in der Ecke des Erfassungsfensters Options die Option Erase imaging plates im Dropdown-Menü...
  • Seite 52 Erasing is in progress... (Löschen wird ausgeführt). Romexis meldet Die Speicherfolie wird gelöscht und fällt in das Ausgabefach. Romexis Ready for erasing. Please insert an imaging plate into the scanner meldet (Bereit zum Löschen. Bitte Speicherfolie in den Scanner einführen). Planmeca ProScanner 2.0 Bedienungsanleitung...

  • Seite 53: Gerät Ausschalten

    Der Hersteller empfiehlt die Desinfektionsmittel FD 322, FD 333, FD 350 und FD 366 sensitive. HINWEIS Flüssigkeit kann Schäden am Gerät verursachen. Sprühen Sie das Gerät nicht mit Reinigungs- und Desinfektionsmitteln ein. Stellen Sie sicher, dass keine Flüssigkeit in das Geräteinnere gelangt. Bedienungsanleitung Planmeca ProScanner 2.0...

  • Seite 54: Lichtschutzhülle

    Hersteller empfiehlt das Speicherfolien-Reinigungstuch (siehe Abschnitt „Verbrauchsmaterialien“ auf Seite 9). Nur dieses Produkt wurde auf Materialverträglichkeit getestet. HINWEIS Hitze oder Feuchtigkeit beschädigen die Speicherfolie. Die Speicherfolie darf nicht dampfsterilisiert werden. Die Speicherfolie darf nicht tauchdesinfiziert werden. Verwenden Sie nur materialverträgliche Reinigungsmittel. Planmeca ProScanner 2.0 Bedienungsanleitung...

  • Seite 55: Aufbewahrungsbox Mit Speicherfolienablage

    25 intraoralen Bildern pro Tag und 220 Arbeitstagen pro Jahr. Wartungsintervall Wartungsarbeiten Jährlich Sichtprüfung des Geräts durchführen. Speicherfolien auf Kratzer überprüfen und ggf. austauschen. Staub und Schmutz von den zugänglichen Bauteilen entfernen. Systemcheck durchführen. Alle 3 Jahre Kassetten austauschen. Bedienungsanleitung Planmeca ProScanner 2.0...

  • Seite 56: Aufgaben Zur Fehlersuche

    Korrekte Kassettengröße für Speicherfolie eingezogen verwenden. Speicherfolie fällt aus dem Gerät, kein Bild auf Monitor Mögliche Ursache Abhilfe Falsche Speicherfolie verwendet Nur Planmeca Speicherfolien verwenden. Röntgenaufnahme zu dunkel Mögliche Ursache Abhilfe Röntgendosis zu hoch Röntgenparameter überprüfen. Falsche Helligkeits-/Kontrasteinstellungen in der Helligkeit der Röntgenaufnahme in der Software...
  • Seite 57 Röntgendosis erhöhen. Geisterbilder oder zwei Bilder auf der Röntgenaufnahme Mögliche Ursache Abhilfe Speicherfolie doppelt belichtet. Speicherfolie nur einmal belichten. Speicherfolie nicht ausreichend gelöscht. Sicherstellen, dass die Löscheinheit ordnungsgemäß funktioniert. Servicetechniker informieren, falls das Problem bestehen bleibt. Bedienungsanleitung Planmeca ProScanner 2.0...
  • Seite 58 Die Speicherfolie darf nicht beschmutzt werden. Schatten auf der Röntgenaufnahme Mögliche Ursache Abhilfe Speicherfolie vor dem Scannen aus der Handhaben Sie Speicherfolien nicht ohne Lichtschutzhülle genommen. Lichtschutzhülle. Bewahren Sie die Speicherfolien in einer Lichtschutzhülle oder Kassette passender Größe auf. Planmeca ProScanner 2.0 Bedienungsanleitung...
  • Seite 59 Beim Röntgen darauf achten, dass sich kein Röntgenstrahl Metallteil zwischen Röntgenröhre und Patient befindet. Röntgenröhre überprüfen. Software kann die Daten nicht zu einem kompletten Bild zusammensetzen Mögliche Ursache Abhilfe Röntgendosis auf der Speicherfolie zu gering Röntgendosis erhöhen. Bedienungsanleitung Planmeca ProScanner 2.0...
  • Seite 60 Zu viel einfallendes Umgebungslicht während Raum abdunkeln. des Scanvorgangs Gerät so drehen, dass das Licht nicht direkt auf die Eingabeeinheit fällt. Röntgenaufnahme mit kleinen, hellen Punkten oder Wolkenbildung Mögliche Ursache Abhilfe Mikrokratzer auf der Speicherfolie Zerkratzte Speicherfolie austauschen. Planmeca ProScanner 2.0 Bedienungsanleitung...
  • Seite 61 Ein Ende der Röntgenaufnahme vorzeitig gelöscht Mögliche Ursache Abhilfe Nach dem Aufreißen der Lichtschutzhülle und Speicherfolie nicht herausdrücken, bevor vor dem Einsetzen in die Eingabeeinheit die aufgerissene Lichtschutzhülle auf die wurde die Speicherfolie aus der Lichtschutzhülle Eingabeeinheit gesetzt wurde. gedrückt. Bedienungsanleitung Planmeca ProScanner 2.0...

  • Seite 62: Softwarefehler

    Die Speicherfolie wurde beim Beachten Sie beim falscher Seite belichtet Erfassen der Röntgenaufnahme Diagnostizieren der auf der (inaktiven) Rückseite Röntgenaufnahme, dass diese belichtet. eventuell spiegelverkehrt angezeigt wird. Sie können die Aufnahme in den Bildeigenschaften von Romexis horizontal spiegeln. Planmeca ProScanner 2.0 Bedienungsanleitung...
  • Seite 63 Scanner nicht reagiert. E20006 Softwarefehler Scanner-Software kann nicht Workstation neu starten. ProScanner 2.0 verbunden werden oder Wenn das Problem fortbesteht, reagiert nicht. Automatischer wenden Sie sich an Ihren Neustartversuch ohne Erfolg. Servicetechniker. Bedienungsanleitung Planmeca ProScanner 2.0...

  • Seite 64: Fehler Des Geräts

    Speicherfolie passt nicht in Falsche Kassette verwendet Korrekte Kassettengröße für Eingabeschlitz Speicherfolie verwenden. Lichtschutzhülle rutscht mit Falsche (zu große) Kassette Korrekte Kassettengröße für Speicherfolie in Eingabeschlitz verwendet Speicherfolie verwenden. Kassetten-Anzeige leuchtet Kassette nicht richtig eingesetzt Kassette richtig einsetzen. nicht Planmeca ProScanner 2.0 Bedienungsanleitung...
  • Seite 65 Nur Planmeca Speicherfolien ohne Bilddaten an das verwendet verwenden. Bildbearbeitungsprogramm zu Die ausgeworfene Speicherfolie übertragen. kann in einen geeigneten E10025 Falscher Speicherfolienscanner (z. B. Speicherfolientyp Planmeca ProScanner) importiert werden. Sicherstellen, dass die Speicherfolie vor Umgebungslicht geschützt ist. Bedienungsanleitung Planmeca ProScanner 2.0...

  • Seite 66: Anhang A: Auflösungsdaten

    Intra Size 1 (2 x 4) 2,3 MB Intra Size 2 (3 x 4) 3,0 MB A.3 Kontaktdaten Vertreiber Planmeca Oy, Asentajankatu 6, FIN-00880, Helsinki, Finnland Tel.: +358 20 7795 500, Fax: +358 20 7795 555, http://www.planmeca.com Hersteller DÜRR DENTAL SE Höpfigheimer Str. 17...

  • Seite 67: A.4 Mustervorlage Für Ein Übergabeprotokoll

    Anhang A: Auflösungsdaten A.4 Mustervorlage für ein Übergabeprotokoll Bedienungsanleitung Planmeca ProScanner 2.0...
