10 Instrumentensystem
10.5.2 Tray-Ablage für Instrumentenkonsole mit hängenden Schläuchen
42
Planmeca Sovereign Classic

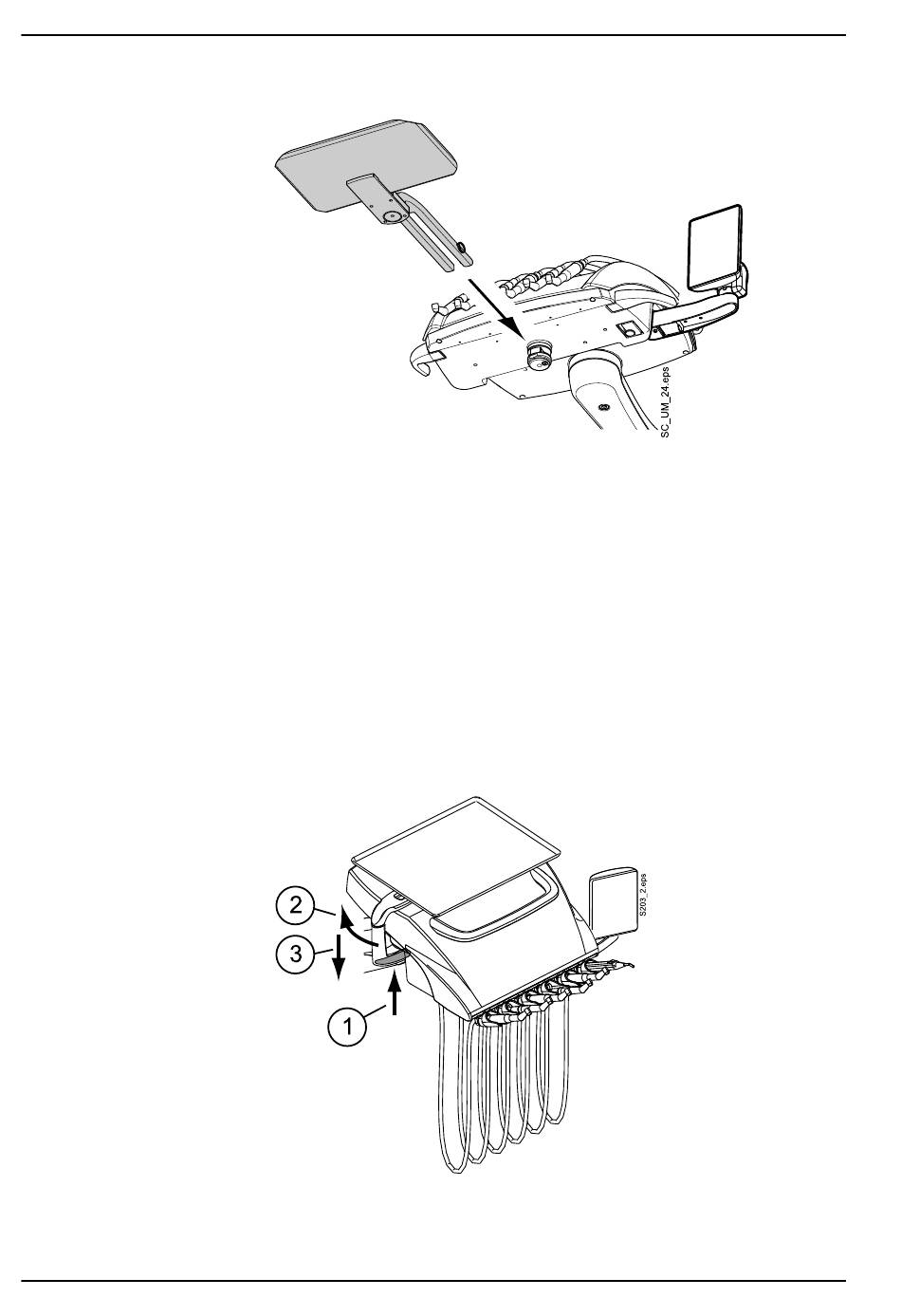

Um den Befestigungsarm wieder an der Instrumentenkonsole zu befestigen,
schieben Sie ihn einfach auf seine Position.
Der Befestigungsarm der Tray-Ablage ist an der Instrumentenkonsole mit
einer Schnellkupplung befestigt und kann so einfach abgenommen und
wieder angesetzt werden. Die Ablage lässt sich um 360° in die gewünschte
Position drehen. Die zulässige Höchstlast für die Tray-Ablage beträgt 2 kg.
Durch die Schnellkupplungen ist es auch sehr einfach, zum Beispiel von
Links- auf Rechtsbetrieb umzustellen.
Um die Tray-Ablage zu lösen, drücken Sie den Verriegelungsknopf unter
dem Arm der Tray-Ablage (1) und schwenken Sie den Arm ca. 30° im
Uhrzeigersinn (2) (wenn die Tray-Ablage links von der Konsole angebracht
ist) bzw. gegen den Uhrzeigersinn (wenn sie rechts von der Konsole
montiert ist).
Nehmen Sie dann die Tray-Ablage ab, indem Sie den Arm aus der
Instrumentenkonsole herausziehen (3).
