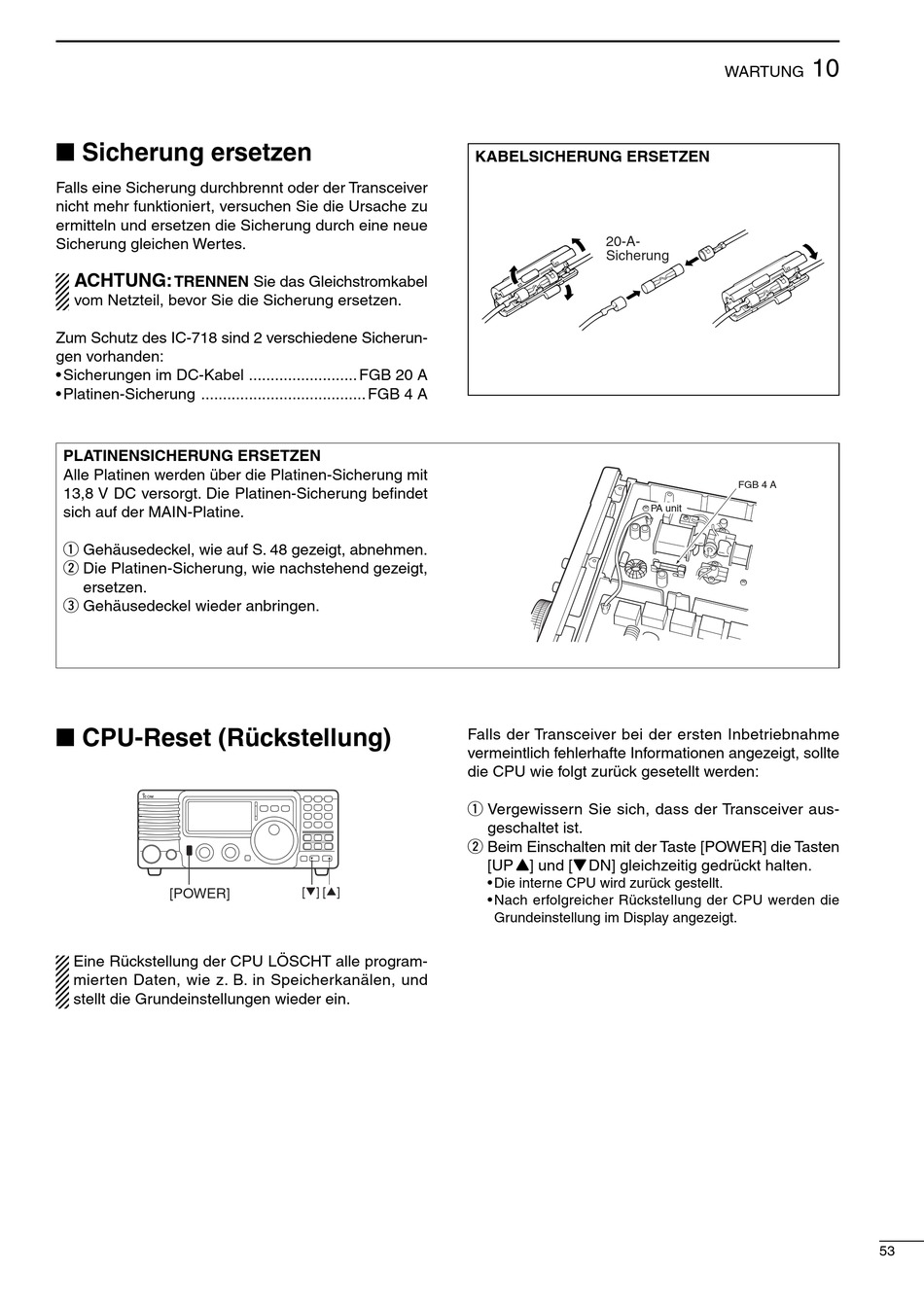

I Sicherung ersetzen
Falls eine Sicherung durchbrennt oder der Transceiver
nicht mehr funktioniert, versuchen Sie die Ursache zu
ermitteln und ersetzen die Sicherung durch eine neue
Sicherung gleichen Wertes.
ACHTUNG:
TRENNEN Sie das Gleichstromkabel
vom Netzteil, bevor Sie die Sicherung ersetzen.
Zum Schutz des IC-718 sind 2 verschiedene Sicherun-
gen vorhanden:
• Sicherungen im DC-Kabel ......................... FGB 20 A
• Platinen-Sicherung ...................................... FGB 4 A
PLATINENSICHERUNG ERSETZEN
Alle Platinen werden über die Platinen-Sicherung mit
13,8 V DC versorgt. Die Platinen-Sicherung befindet
sich auf der MAIN-Platine.
q Gehäusedeckel, wie auf S. 48 gezeigt, abnehmen.
w Die Platinen-Sicherung, wie nachstehend gezeigt,
ersetzen.
e Gehäusedeckel wieder anbringen.
I CPU-Reset (Rückstellung)
[POWER]
Eine Rückstellung der CPU LÖSCHT alle program-
mierten Daten, wie z. B. in Speicherkanälen, und
stellt die Grundeinstellungen wieder ein.
KABELSICHERUNG ERSETZEN
Falls der Transceiver bei der ersten Inbetriebnahme
vermeintlich fehlerhafte Informationen angezeigt, sollte
die CPU wie folgt zurück gesetellt werden:
q Vergewissern Sie sich, dass der Transceiver aus-
w Beim Einschalten mit der Taste [POWER] die Tasten
√
[√] [∫]
20-A-
Sicherung
PA unit
geschaltet ist.
[UP Y] und [Z DN] gleichzeitig gedrückt halten.
• Die interne CPU wird zurück gestellt.
• Nach erfolgreicher Rückstellung der CPU werden die
Grundeinstellung im Display angezeigt.
10
WARTUNG
FGB 4 A
53
