DEN ANTRIEBSRIEMEN EINSTELLEN
Sollten die Pedale beim Treten rutschen, obwohl der
Widerstand auf den höchsten Grad eingestellt ist,
dann müssen Sie möglicherweise den Antriebsriemen
einstellen. Bevor Sie den Antriebsriemen einstel-
len können, müssen Sie zuerst den Stromadapter
herausziehen.

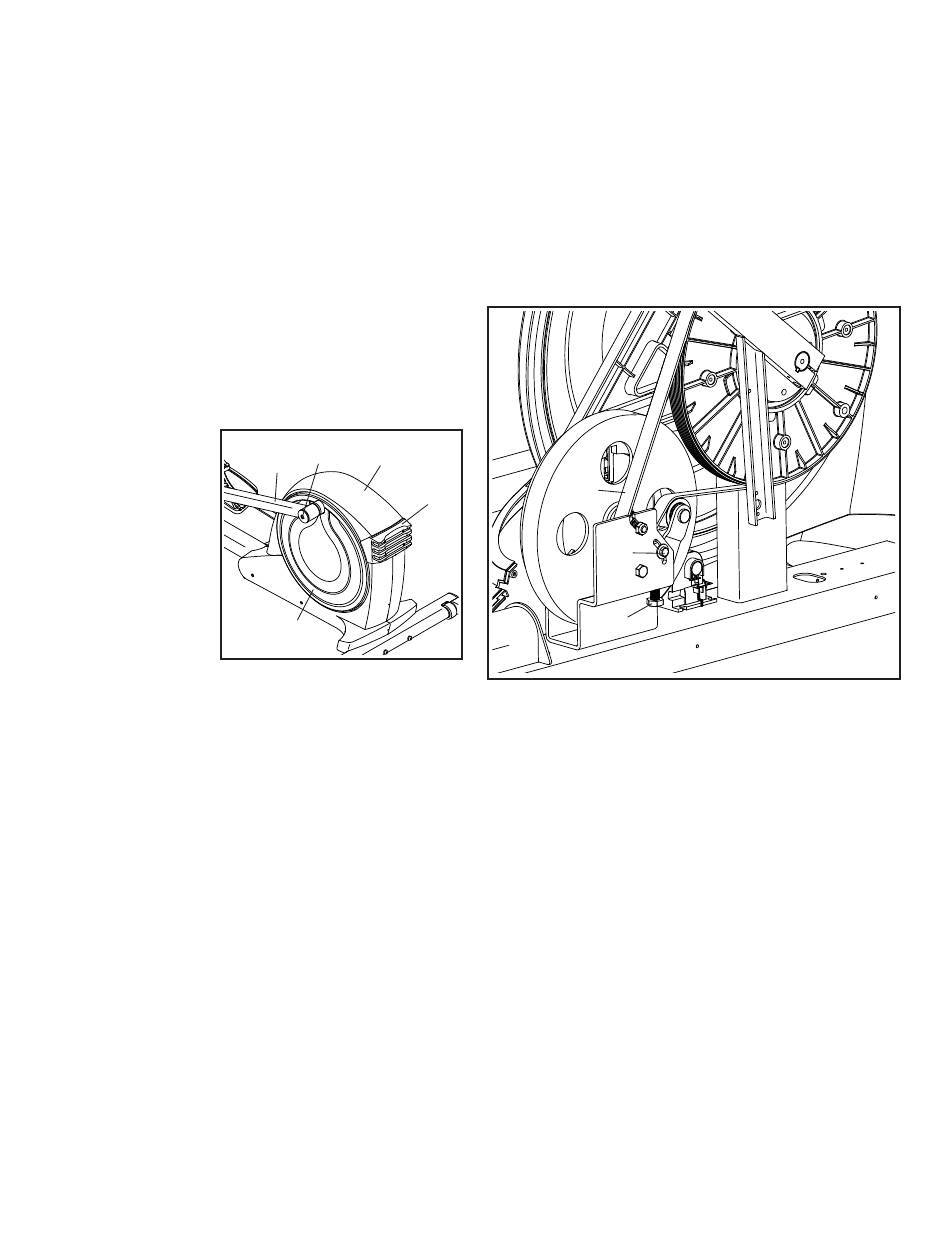

Siehe EXPLOSIONSZEICHNUNG B auf Seite 26.
Zuerst entfernen Sie die M4 x 16mm Schraube (61)
von der linken inneren Schenkelabdeckung (39). Dann
entfernen Sie die linke innere Schenkelabdeckung und
die linke äußere Schenkelabdeckung (92).
Als Nächstes entfernen Sie die zwei M8 x 16mm
Schrauben (76) und die zwei M8 Unterlegscheiben
(33) vom linken Pendelschenkel (101) und vom linken
Pedalarm (14).
Dann entfer-
nen Sie die
M8 x 14mm
Ansatzschraube
(81) vom lin-
ken Pedalarm
(14). Entfernen
Sie den linken
Pedalarm vom
Ellipsentrainer.
Entfernen Sie die vier M4 x 16mm Schrauben (nicht
abgebildet) vom großen Lagerungsfuß (27) und ent-
fernen Sie dann den großen Lagerungsfuß. Entfernen
Sie die zwei M4 x 16mm Schrauben (nicht abgebildet)
vom oberen Schutz (37) und verwenden Sie dann
einen Flachschlitz-Schraubendreher, um den oberen
Schutz vom Ellipsentrainer nach oben zu hebeln.
Anschließend hebeln Sie die linke Pedalscheibe (26)
vom Ellipsentrainer.
81
37
14
27
26
Siehe EXPLOSIONSZEICHNUNG C auf Seite 27.
Identifizieren Sie den linken und den rechten Schutz
(44, 45). Entfernen Sie all die M4 x 16mm Schrauben
(61) und 3/16" x 1 3/8" Schrauben (64) vom linken
und rechten Schutz. Notieren Sie sich, welche
Schraubengröße Sie von welchem Loch entfernen.
Dann entfernen Sie vorsichtig den linken Schutz.
Lockern Sie die Spannrollenschraube (97). Ziehen
Sie die Spannrollen-Einstellschraube (72) an, bis der
Antriebsriemen (46) straff ist. Wenn der Antriebsriemen
straff ist, ziehen Sie die Spannrollenschraube wieder
fest.
46
97
72
Wenn Sie fertig sind, befestigen Sie wieder die
Teile, die Sie entfernt haben. Dann stecken Sie den
Stromadapter ein.
