Menüfunktionen
Allgemeine Beschreibung der Fenstereigenschaften
Sie können maximal 15 Fenster (10 Applikationsfenster + 5 Systemfenster) in MX_SHELL öffnen.
Applikationsfenster haben links unten eine Fensternummer.
Fenster, die Sie in der Höhe verändern können, haben rechts unten ein Zoom-Symbol
So aktivieren Sie nicht aktive Fenster:
– durch Anklicken mit der Maus
– mit der Taste <F6>
Ändern von Zahlenwerten, Texten, Einstellung von Parametern: Eingabe mit der <RETURN>-Taste,
Ändern mit den Cursortasten (benutzbare Tasten: siehe unterer Fensterrand und unterste Zeile der
Bedienoberfläche).
Angezeigte Prozeßwerte werden regelmäßig aktualisiert. Prozeßwerte beziehen sich auf den zuge-
ordneten Antriebsumrichter. Die Adresse des zugeordneten Antriebsumrichters erscheint in der
Statuszeile am unteren Bildschirmrand. Die Adresse verändern: Anwahl über "Kommunikation/
Adresse umschalten" oder "Kommunikation/Verbinden" .

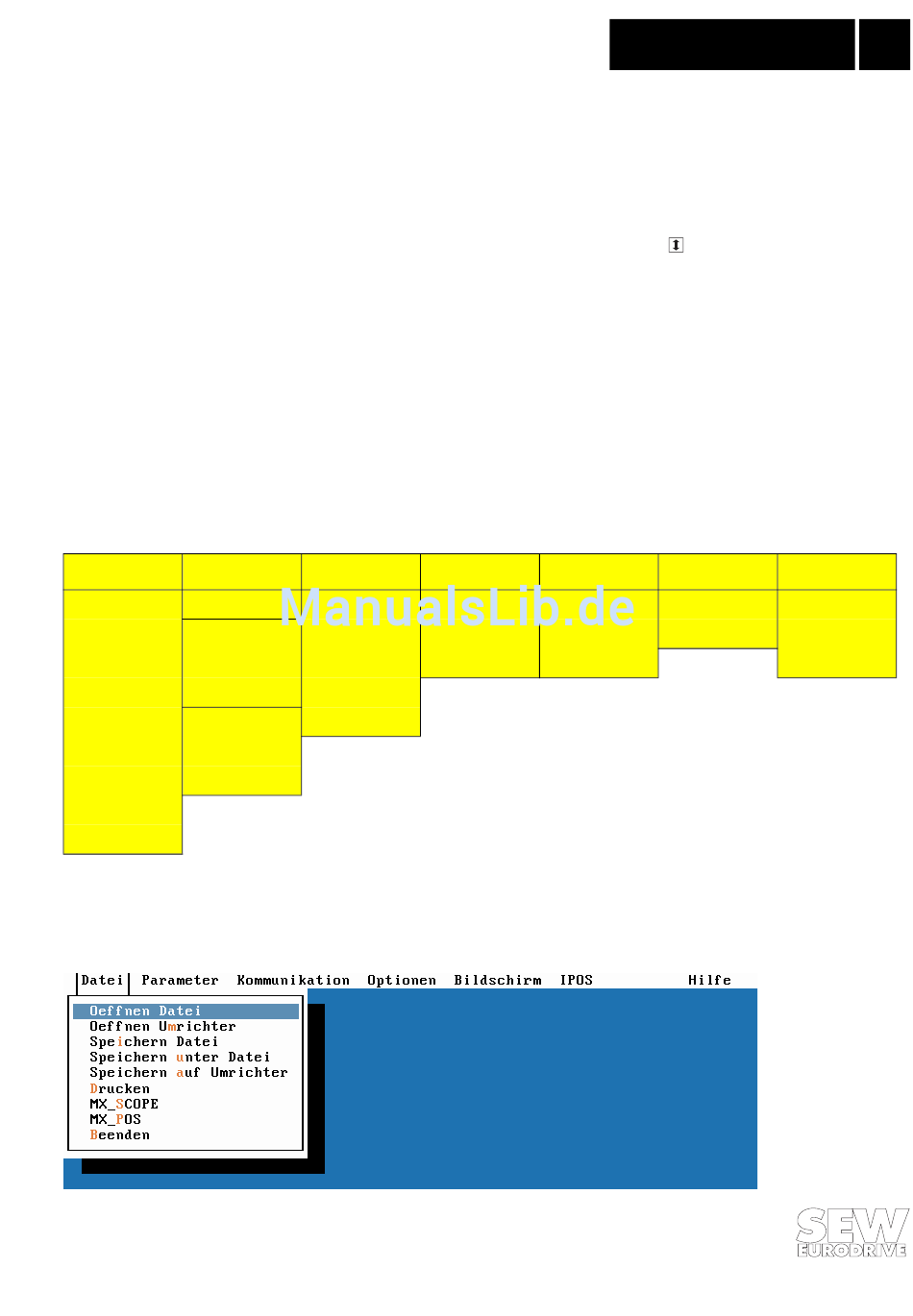

Das folgende Bild zeigt eine Übersicht der Menüs:
Datei
Parameter
Oeffnen Datei
Inbetriebnahme
Oeffnen Umrichter
Hauptmenü
Speichern Datei
Anwendermenü
Speichern unter Datei Signatur
Speich. auf Umrichter Handbetrieb
Drucken
Feldbusmonitor
MX_SCOPE
Manueller Reset
MX_POS
Beenden
3.1
Datei
Der Menütitel "Datei" hat folgende Menüpunkte:
MX_SHELL
Kommunikation
Optionen
PC-Schnittstelle
Sprache
Verbinden
Farbpalette wählen
Offline
25 Zeilen
Adresse umschalten
Modem
Menüfunktionen
.
Bildschirm
IPOS
Konfiguration laden
Programm
Konfig. speichern
Variablen
Auto Konfiguration
01127ADE
3
Hilfe
Tastenbelegung
Fensterbenutzung
Information
7
