Menüfunktionen
Grundsätzlich sind zwei Betriebsarten möglich:
Monitorbetrieb (aktiviert mit <F8>)
An dem laufenden und mit der externen SPS kommunizierenden Feldbussystem des Umrichters
können die aktuell vom Umrichter gesendeten ( ) und empfangenen ( ) Daten beobachtet wer-
den. Die einzelnen Funktionsbits des Steuer- und Statuswortes 1 sind detailliert dargestellt.
Steuerungsbetrieb (aktiviert mit <F9>)
In dieser Betriebsart kann eine Simulation eines vorhandenen Feldbussystems erfolgen. Somit
kann bei noch nicht vorhandenem externem Feldbus-Master (z.B. SPS) über den Busmonitor Pro-
zeßausgangdaten (PA1..3) an den Umrichter gesendet und die entsprechend vom Umrichter aus-
gegebenen Prozeßeingangsdaten (PE1..3) angezeigt werden.
Soll ein Eingriff in ein laufendes Feldbussystem erfolgen, so wird nach Anwahl <F9> die Vorgabe
der PA-Daten der Steuerung ignoriert und die Werte PA1..3 (siehe ) des Monitorfensters verwen-
det. Durch <F8> und <F7> werden dann wieder die PA-Daten der Steuerung verwendet.
<F7=PD_freigeben> entspricht der Funktion des Parameters 876 des Grundgerätes.
Eine ausführliche Beschreibung der Feldbus-Funktionen finden Sie in unserer Feldbus-Dokumenta-
tion:
– Feldbus-Geräteprofil
– Handbücher zu den Schnittstellen: CAN-Bus, I
3.3

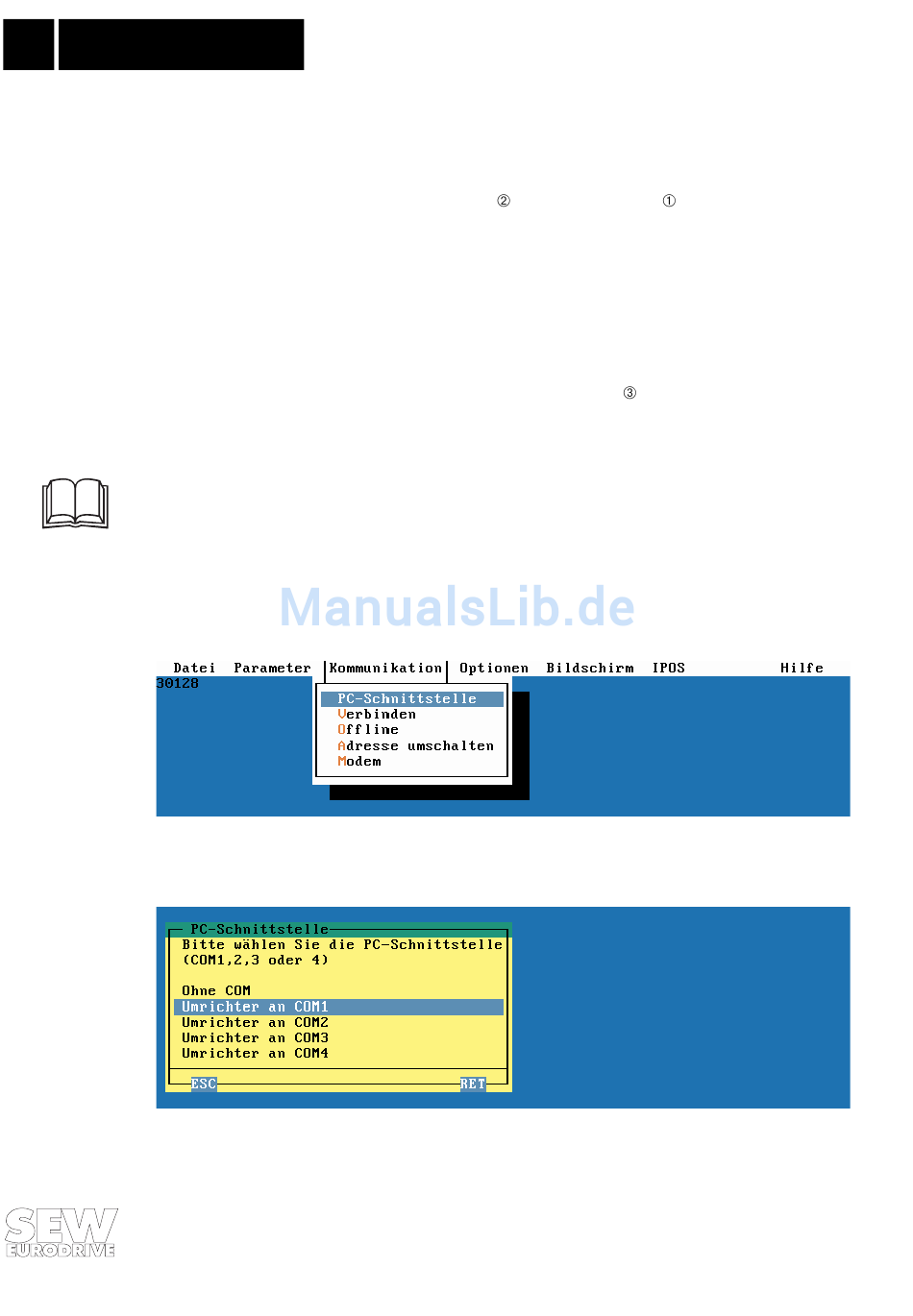

Der Menütitel "Kommunikation" hat folgende Menüpunkte:
3.3.1 Kommunikation / PC-Schnittstelle
Anwahl der Schnittstelle, an die der Umrichter angeschlossen ist. Wenn das Fenster nach Anwahl
der Schnittstelle mit der <RETURN>-Taste geöffnet bleibt, ist die Schnittstelle nicht vorhanden
oder belegt.
14
Kommunikation
B
, PROFIBUS, DeviceNet
NTER
US
01134ADE
01135ADE
MX_SHELL
