Zubehör
SEITENPELOTTEN, ERGOMATIS
B
A
B
A
C
B

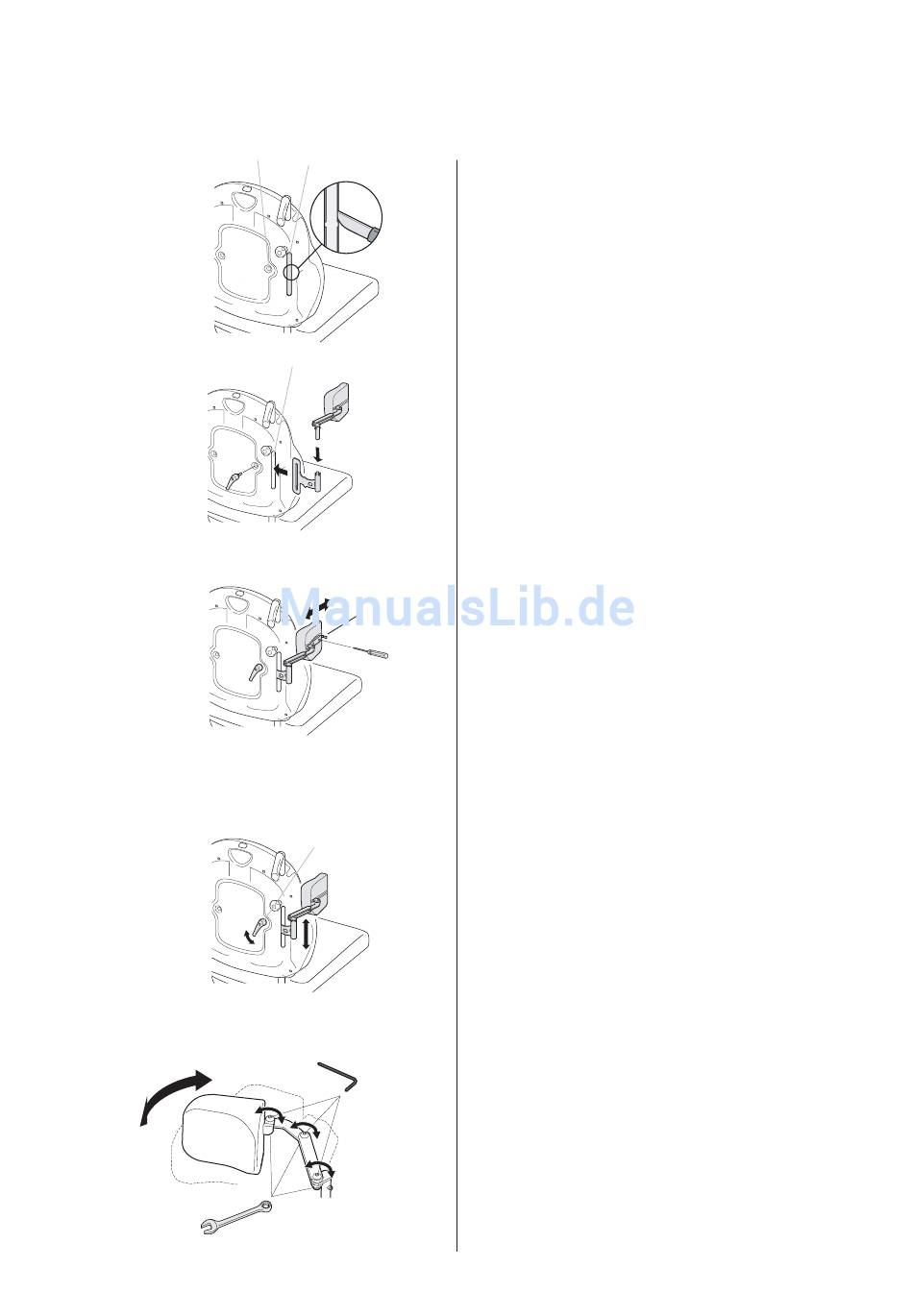

Anpassen der Seitenpelotten
Die Seitenpelotten können in der Höhe, der Tiefe und
seitwärts verstellt werden.
1. Entfernen Sie von beiden Seiten des Rückenteils
die Kunststoffabdeckungen, die den Schlitz (A) und
die Löcher (B) abdecken.
2. Stecken Sie den Halter der Pelotte in den Schlitz
(A) und sichern Sie ihn, indem Sie den Feststell-
hebel in das Loch (B) stecken und anziehen.
Stecken Sie den Arm der Pelotte in den Halter.
3. Für die Tiefenverstellung öffnen Sie den Reißver-
schluss des Bezugs, und lösen Sie die Schraube
(C). Nun können Sie die Pelotte in die gewünschte
Position verstellen. Ziehen Sie danach die Schraube
(C) wieder sorgfältig fest.
4. Für die Höhenverstellung lösen Sie den Feststell-
hebel und verstellen die Pelotte in die gewünschte
Höhe. Danach den Feststellhebel wieder sorgfältig
festziehen.
5. Durch Lösen der Muttern und Bolzen (D) am Arm
der Pelotte kann der Winkel verstellt werden.
Ziehen Sie nach dem Verstellen die Muttern und
Bolzen wieder fest an.
®
