Montage

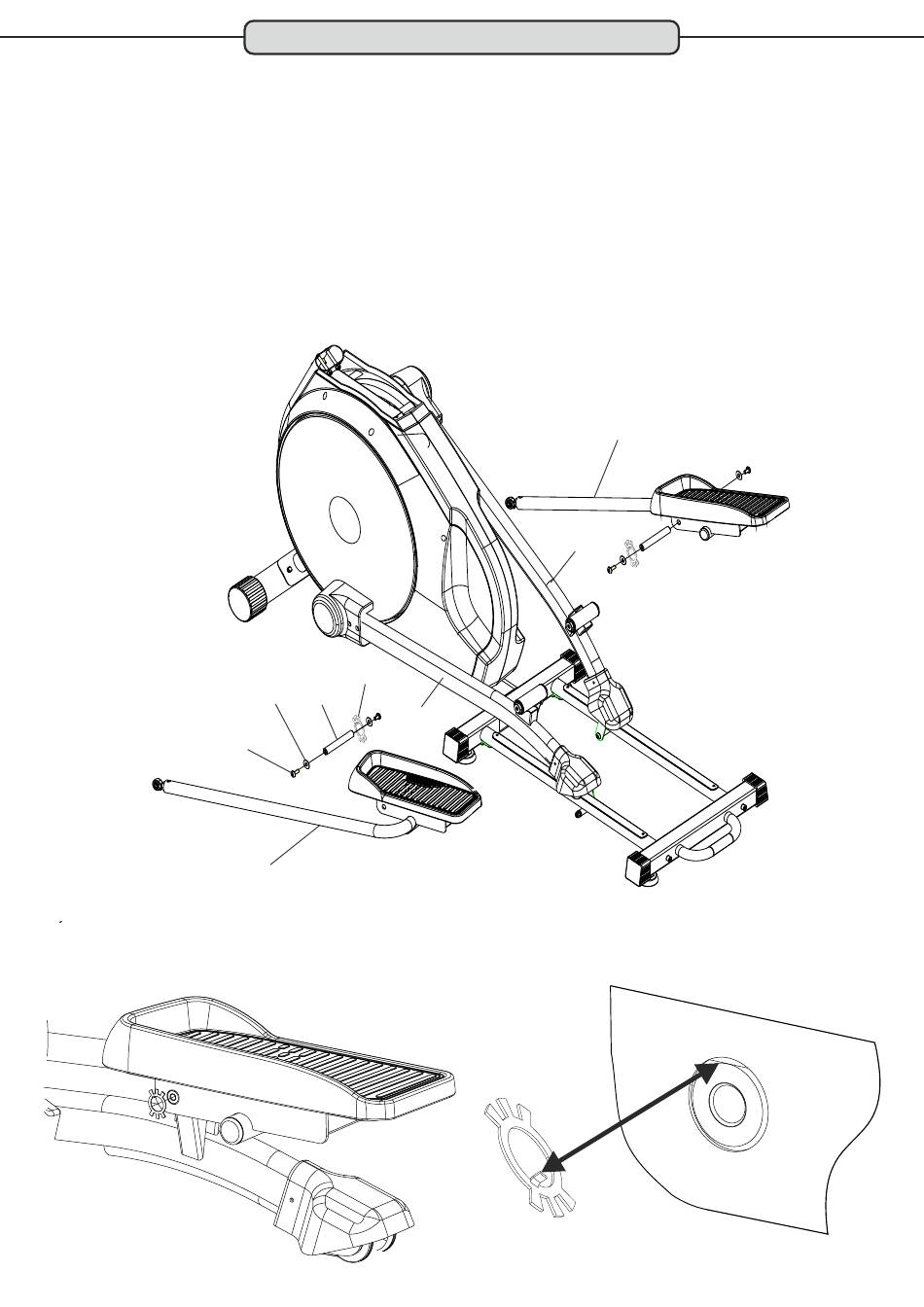

Schritt 3: Montage der Pedalrohre
Setzen Sie das Distanzrohr mit Gewinde Ø17x111mm (75) in die Querachse des linken Führungsrohrs
(A2) ein.
Platzieren Sie dann den Trittflächenrahmen des linken Pedalrohrs (83) so auf der Querachse des linken
Führungsrohrs (A2), dass die Bohrlöcher bündig zu den Gewindeöffnungen des Distanzrohrs (75)
stehen.
Setzen Sie nun auf der Innenseite des Trittflächenrahmens das Sicherungsblech (113),
wie in Abbildung 2 gezeigt, ein.
Befestigen Sie jetzt den Trittflächerahmen des linken Pedalrohrs (A2) rechts und links mit je einer
Schraube (77) und einer Unterlegscheibe (76)
Verfahren Sie dann ebenso mit dem rechten Führungsrohr (73) am echten Pedalrohr (A3).
73
A3
113
76
75
A2
77
83
Abbildung 2
10
