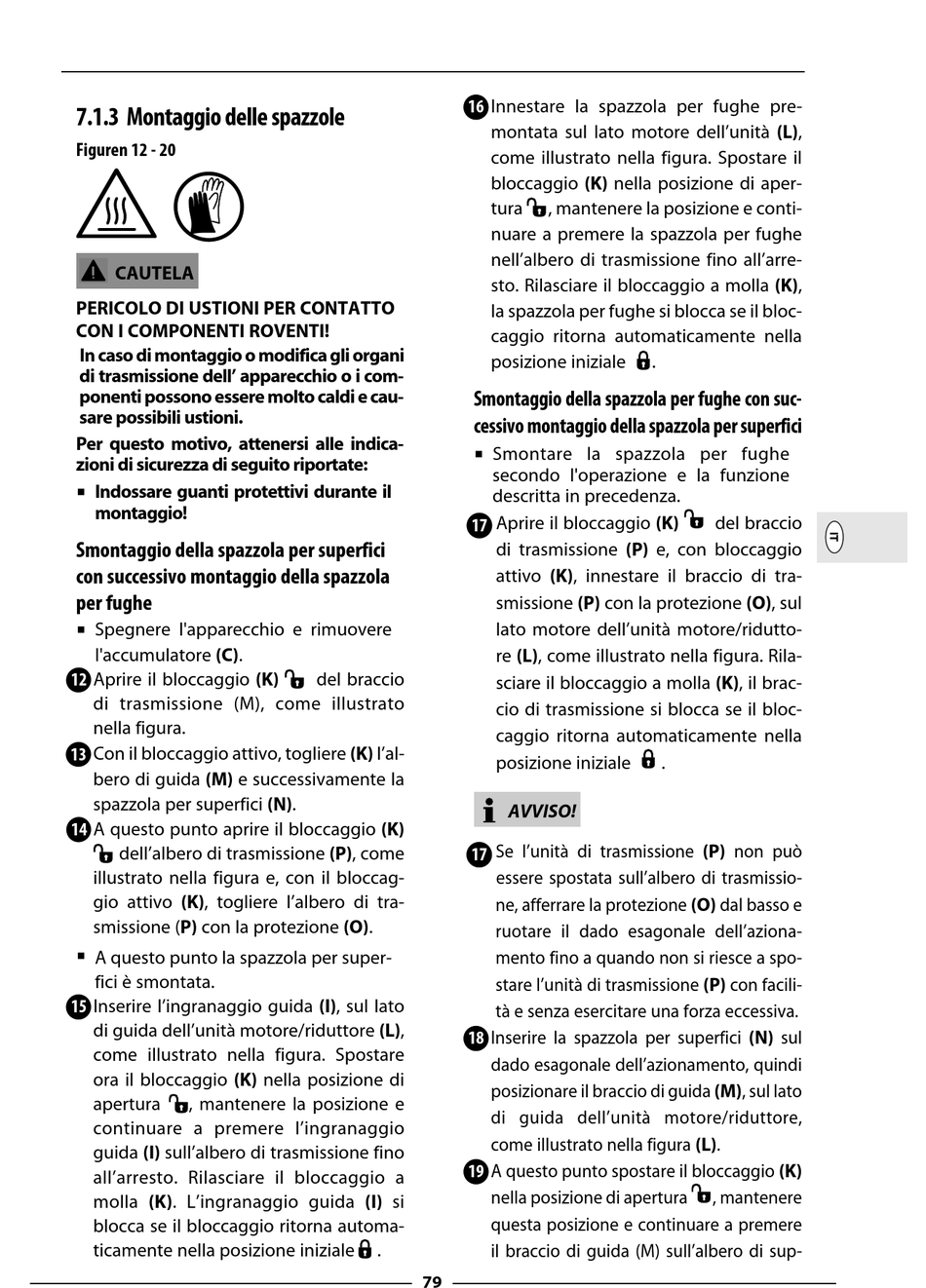

7.1.3 Montaggio delle spazzole

Figuren 12 - 20
CAUTELA
PERICOLO DI USTIONI PER CONTATTO
CON I COMPONENTI ROVENTI!
In caso di montaggio o modifica gli organi
di trasmissione dell' apparecchio o i com-
ponenti possono essere molto caldi e cau-
sare possibili ustioni.
Per questo motivo, attenersi alle indica-
zioni di sicurezza di seguito riportate:

Indossare guanti protettivi durante il
montaggio!
Smontaggio della spazzola per superfici
con successivo montaggio della spazzola
per fughe

Spegnere l'apparecchio e rimuovere
l'accumulatore (C).
12
Aprire il bloccaggio (K)
di trasmissione (M), come illustrato
nella figura.
13
Con il bloccaggio attivo, togliere (K) l'al-
bero di guida (M) e successivamente la
spazzola per superfici (N).
14
A questo punto aprire il bloccaggio (K)
dell'albero di trasmissione (P), come
illustrato nella figura e, con il bloccag-
gio attivo (K), togliere l'albero di tra-
smissione (P) con la protezione (O).

A questo punto la spazzola per super-
fici è smontata.
15
Inserire l'ingranaggio guida (I), sul lato
di guida dell'unità motore/riduttore (L),
come illustrato nella figura. Spostare
ora il bloccaggio (K) nella posizione di
apertura , mantenere la posizione e
continuare a premere l'ingranaggio
guida (I) sull'albero di trasmissione fino
all'arresto. Rilasciare il bloccaggio a
molla (K). L'ingranaggio guida (I) si
blocca se il bloccaggio ritorna automa-
ticamente nella posizione iniziale
16
Innestare la spazzola per fughe pre-
montata sul lato motore dell'unità (L),
come illustrato nella figura. Spostare il
bloccaggio (K) nella posizione di aper-
tura
nuare a premere la spazzola per fughe
nell'albero di trasmissione fino all'arre-
sto. Rila sciare il bloccaggio a molla (K),
la spazzola per fughe si blocca se il bloc-
caggio ritorna automaticamente nella
posizione iniziale
Smontaggio della spazzola per fughe con suc-
cessivo montaggio della spazzola per superfici

Smontare la spazzola per fughe
secondo l'operazione e la funzione
descritta in precedenza.
17
Aprire il bloccaggio (K)
di trasmissione (P) e, con bloccaggio
attivo (K), innestare il braccio di tra -
smissione (P) con la protezione (O), sul
lato motore dell'unità motore/ridutto-
re (L), come illustrato nella figura. Rila-
del braccio
sciare il bloccaggio a molla (K), il brac-
cio di trasmissione si blocca se il bloc-
caggio ritorna automaticamente nella
posizione iniziale
17
Se l'unità di trasmissione (P) non può
essere spostata sull'albero di trasmissio-
ne, afferrare la protezione (O) dal basso e
ruotare il dado esagonale dell'aziona-
mento fino a quando non si riesce a spo-
stare l'unità di trasmissione (P) con facili-
tà e senza esercitare una forza eccessiva.
18
Inserire la spazzola per superfici (N) sul
dado esagonale dell'azionamento, quindi
posizionare il braccio di guida (M), sul lato
di guida dell'unità motore/riduttore,
come illustrato nella figura (L).
19
A questo punto spostare il bloccaggio (K)
nella posizione di apertura
questa posizione e continuare a premere
.
il braccio di guida (M) sull'albero di sup-
79
, mantenere la posizione e conti-
.
.
