7.2 I/O-Schnittstelle
7.2.1
Eigenschaften der I/O-Schnittstelle
7.2.2
Pin-Belegung der I/O-Schnittstelle
￭￭￭￭￭￭￭￭
48
Wenn das Injektionsventil von LOAD auf INJECT umschaltet, wird an den
Ausgangsleitungen der I/O-Schnittstelle ein Inject Marker-Signal (Con-
tact closure) von 0.1...2.0 s erzeugt.
V
= 28 V
/V
￭
max
DC
AC
I
= 0.25 A
￭
max
5
1
1
9
6
6

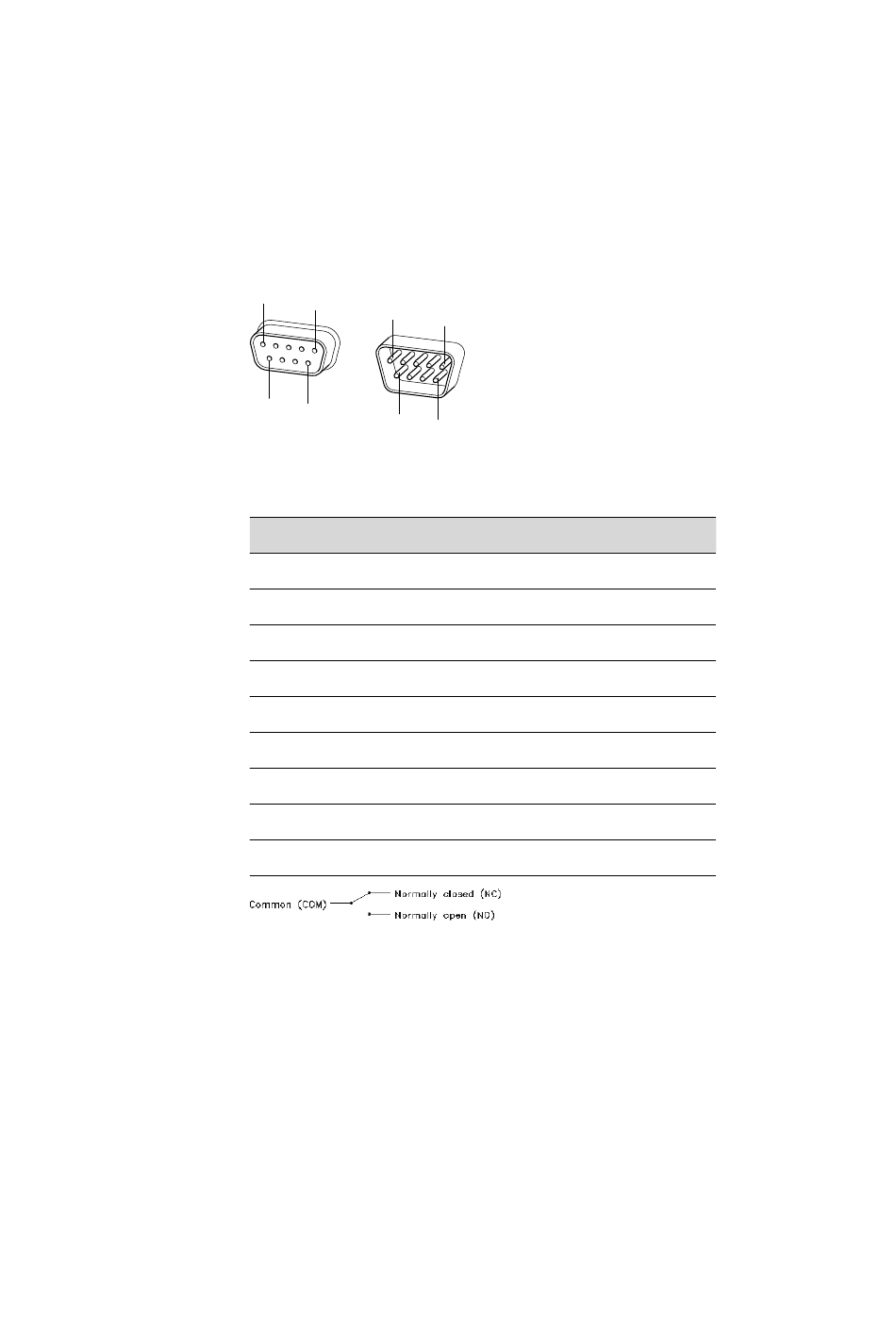

Abbildung 15
Pin-Belegung von I/O-Buchse und -Stecker
Tabelle 1
Eingänge und Ausgänge der I/O-Schnittstelle
Pin Nr.
Belegung
1
Output - Common (COM)
2
Output - Normally open (NO)
3
Input 1 (TTL)
4
Input 2 (TTL)
5
GND
6
Output - Normally close (NC)
7
+5 Volt
8
GND
9
GND
5
9
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
889 IC Sample Center
