3.5 Verschlauchung
1
Verbindung zum Spritzenmodul
Port 3 des Injektionsventils.
3
Verbindung zur Hochdruckpumpe
Port 1 des Injektionsventils.
5
Probenschleife
Port 2 und 5 des Injektionsventils.
3.5
Verschlauchung
￭￭￭￭￭￭￭￭
18
2
1
3
4
2

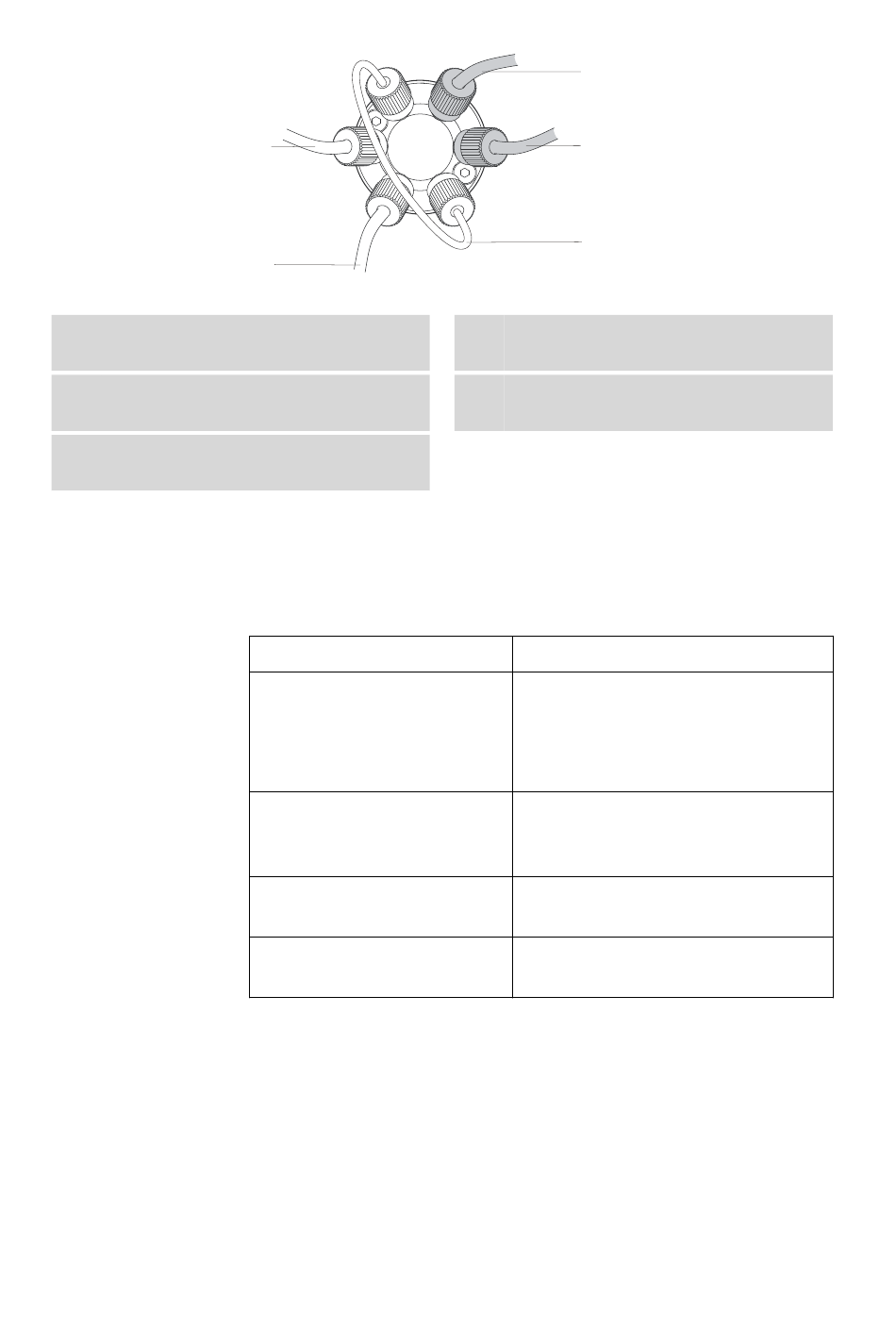

Abbildung 7
Pumpe und Säule anschliessen
Der 889 IC Sample Center ist mit folgender Standard-Verschlauchung aus-
gestattet:
Schlauch/Kapillare
Standard-Probennadel und
Kapillare (15 µL)
Pufferschlauch vom Hoch-
druckventil zum Spritzenventil
(1000 µL)
Schlauch vom Spritzenventil
zur Waschflasche
Schlauch vom Spritzenventil
zum Abfall
Beachten Sie Folgendes, wenn Sie neue Schläuche oder Kapillaren montie-
ren:
Ziehen Sie die Verbindungsstücke nicht zu fest an. Dies könnte den
￭
Flusspfad blockieren.
Stellen Sie sicher, dass Sie immer Schlauchvolumina verwenden, die zu
￭
den anderen Komponenten im Flusspfad passen.
3
1
4
6
5
5
2
Verbindung zur Nadel
Port 4 des Injektionsventils.
4
Verbindung zur Trennsäule
Port 6 des Injektionsventils.
Material/Dimensionen
SS (inert beschichtet): 97 mm x 0.8
mm OD x 0.25 mm ID
ETFE (Tefzel): 200 mm x 1/16" OD x
0.25 mm ID
ETFE (Tefzel): 1275 mm x 1/16" OD x
1.0 mm ID
PTFE: 400 mm x 1/18" OD x 1.6 mm
ID
PTFE: 400 mm x 1/8" OD x 1.6 mm ID
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
