Weisen Sie die Ports des Gerätes den entsprechenden VLANs zu,
indem Sie durch einen Klick in die zugehörigen Tabellenzellen das
Auswahlmenü öffnen und den Status bestimmen. Entsprechende
Wahlmöglichkeiten sind:
- = Momentan kein Mitglied in diesem VLAN (GVRP erlaubt)
T = Mitglied im VLAN, Datenpakete mit Tag versenden
U = Mitglied im VLAN, Datenpakete ohne Tag versenden
F = Kein Mitglied im VLAN (auch für GVRP gesperrt)
Da Endgeräte in der Regel keine Datenpakete mit Tag inter-
pretieren, wählen Sie hier die Einstellung U.
Klicken Sie auf „Schreiben", um den Eintrag in der Konfiguration
flüchtig zu speichern.
Wählen Sie den Dialog Switching:VLAN:Port
Weisen Sie den einzelnen Ports die Port-VLAN-ID des zugehörigen
VLANs (2 oder 3) zu, siehe Tabelle.

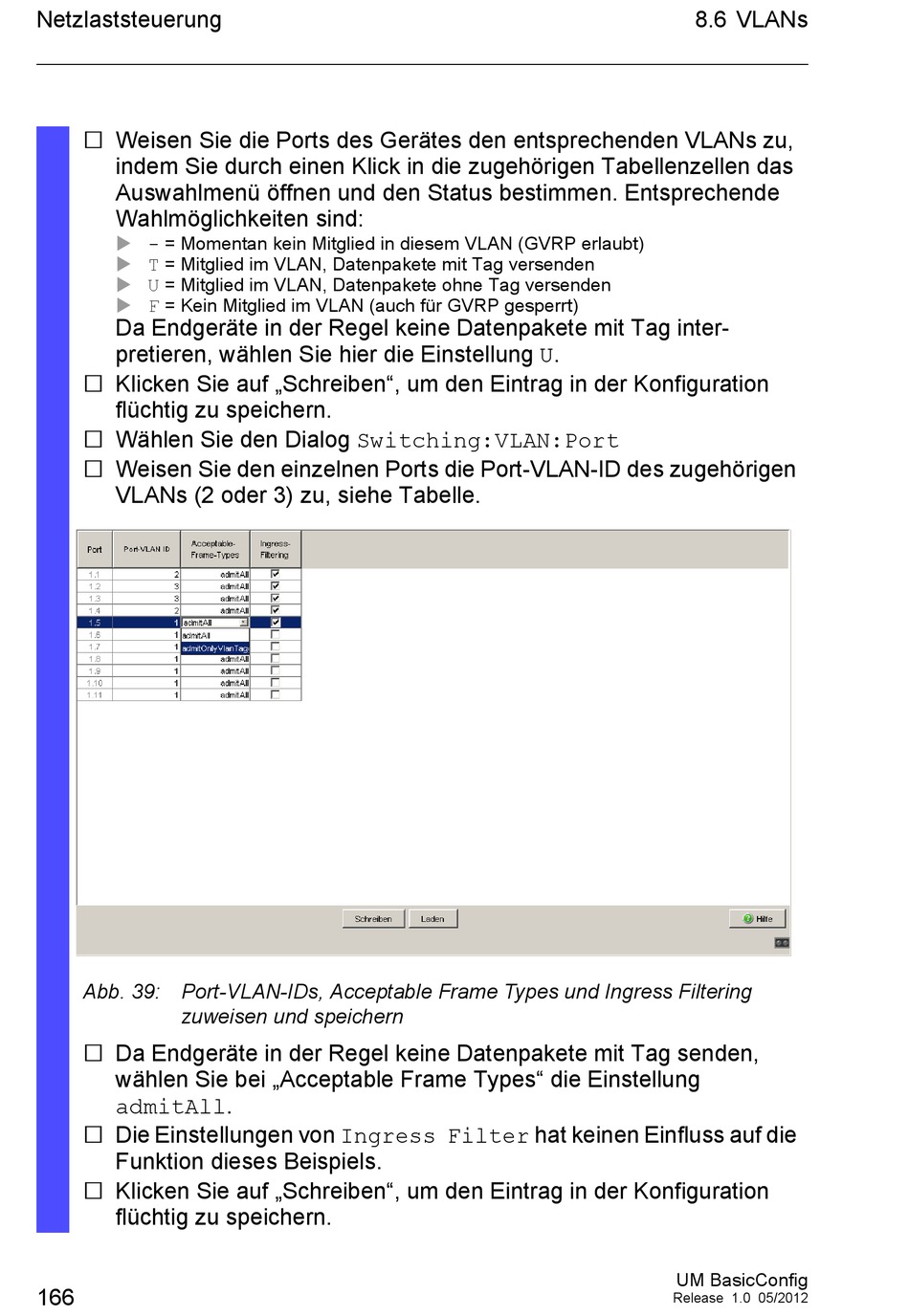

Abb. 39: Port-VLAN-IDs, Acceptable Frame Types und Ingress Filtering
zuweisen und speichern
Da Endgeräte in der Regel keine Datenpakete mit Tag senden,
wählen Sie bei „Acceptable Frame Types" die Einstellung
admitAll.
Die Einstellungen von Ingress Filter hat keinen Einfluss auf die
Funktion dieses Beispiels.
Klicken Sie auf „Schreiben", um den Eintrag in der Konfiguration
flüchtig zu speichern.
166
8.6 VLANs
UM BasicConfig
Release 1.0 05/2012
