Beschreibung und Betriebsanleitung
ETHERNET Twisted Pair
Hutschienenhub
Railhub
RH1-TP/FL
DIL-Switch-Settings:
Port 1 ... Port 5
LA1 ... LA5
Link Alarm
0
Disabled
1
Enabled
Port 5
R5
Link Alarm
0
Disabled
1
Enabled
Made in Germany

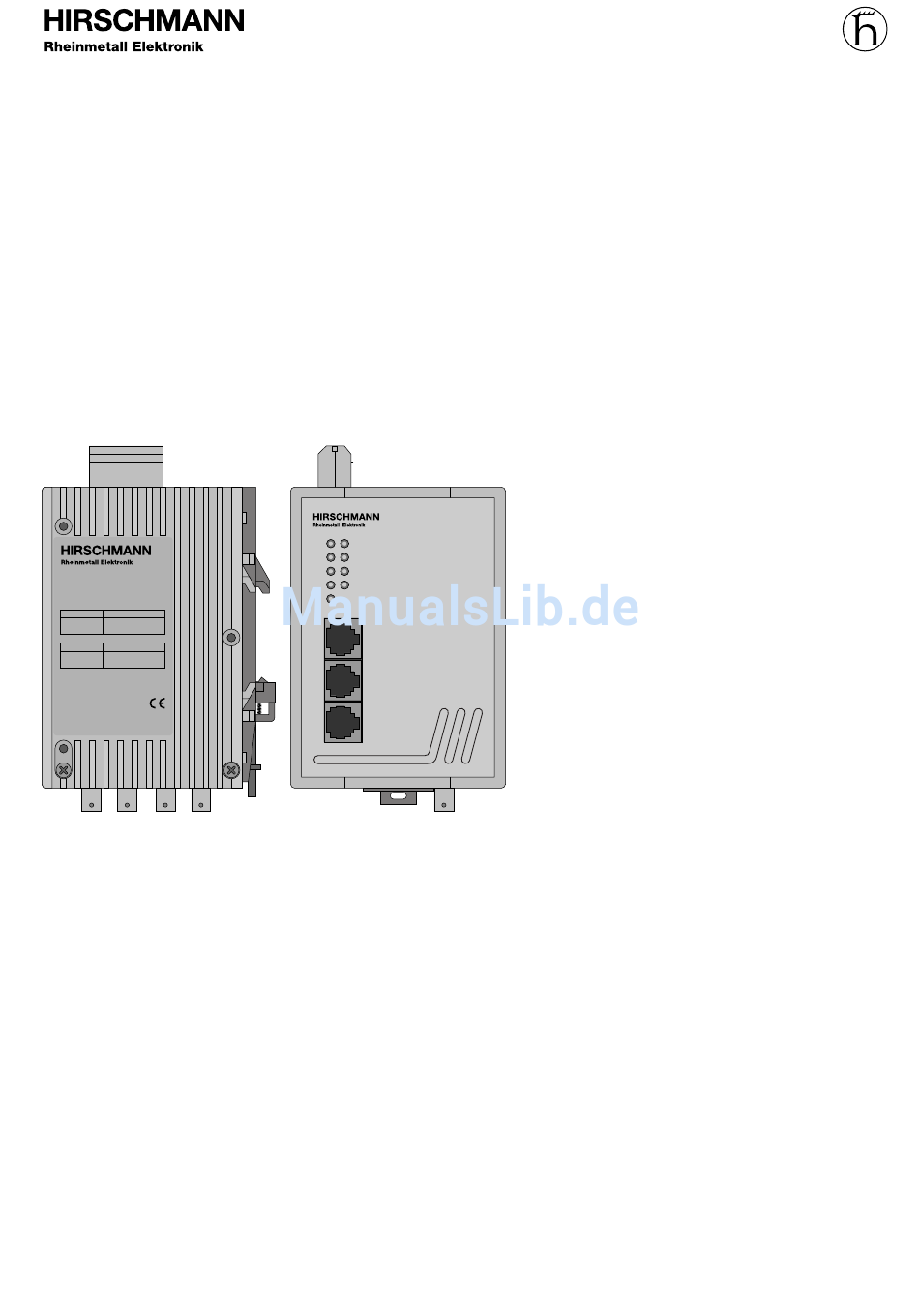

Railhub RH1-TP/FL
RH1-TP/FL
P1
P2
DA
CD
STAT1
STAT2
STAT3
STAT4
STAT5
Port 1
Port 2
Port 3
RH1-TP/FL
Bestell-Nr.
943 613-001
Die Twisted Pair Hutschienenhubs ermögli-
chen den flexiblen Aufbau von Ethernet-
Netzen nach der Norm IEEE 802.3 mit Licht-
wellenleiter- und Kupfertechnik. Die Hut-
schienenhubs bieten in einem Gerät mehre-
re Anschlußmöglichkeiten und werden auf
die Hutschiene aufgesteckt.
Die Railhubs/Hutschienenhubs verfügen
über drei Twisted Pair (TP)-Schnittstellen
und zwei optische Schnittstellen (BFOC).
Über TP können bis zu drei Endgeräte oder
weitere TP-Segmente angeschlossen wer-
den; über LWL ist der Anschluß von bis zu
zwei weiteren Endgeräten oder optischen
Netzkomponenten (RH1-TP/FL, ECFL2, Mini-
OTDE, etc.) möglich.
Das Modul ist konform zu den Spezifikatio-
nen der Norm ISO/IEC 8802-3.
Eine ausführliche Beschreibung des Auf-
baus eines lokalen Netzes und Hinweise zur
Netzplanung und Installation finden Sie im
„Handbuch Ethernet" (Best.Nr. 943 320-
001).
