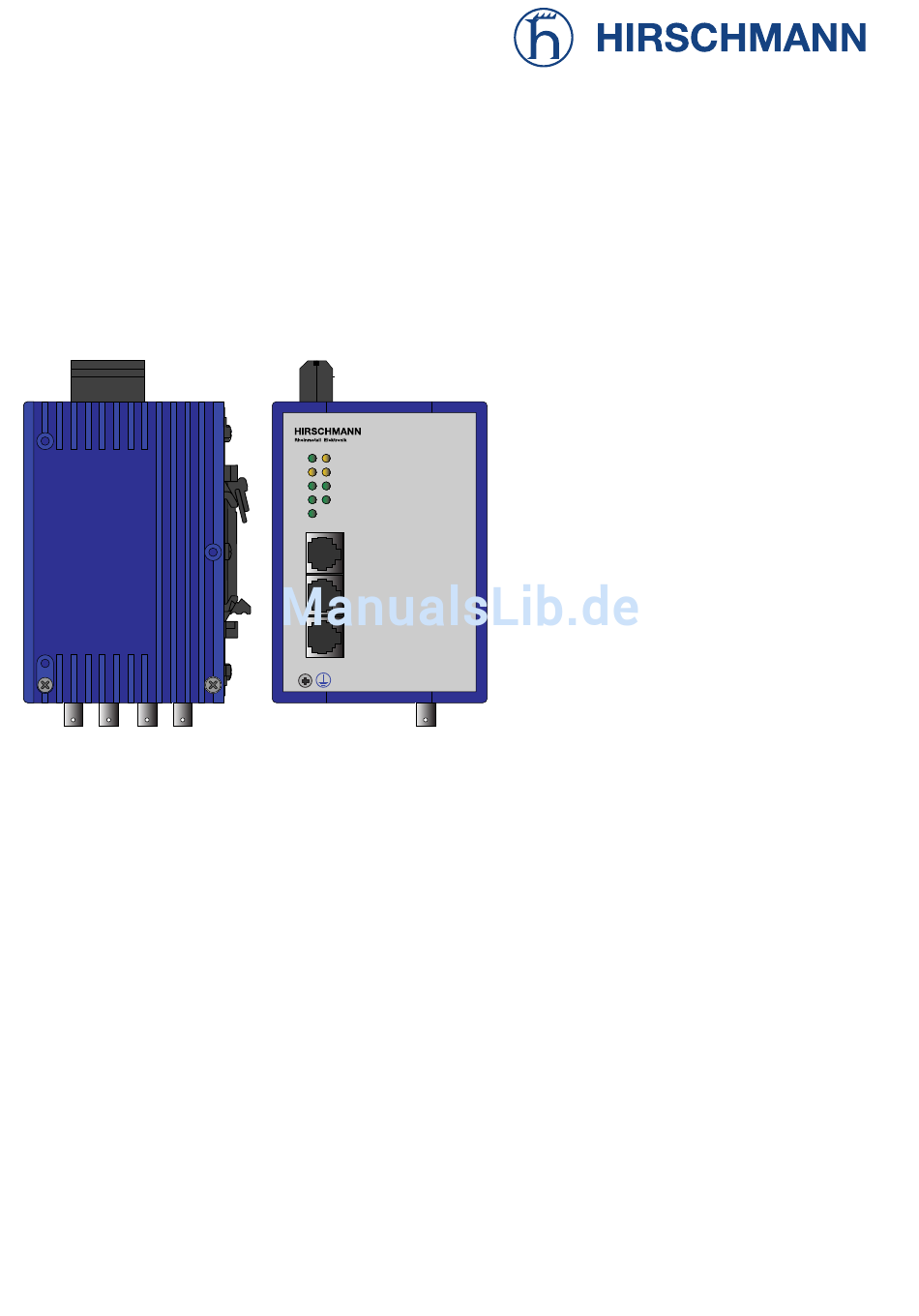

Beschreibung und Betriebsanleitung
ETHERNET Twisted Pair

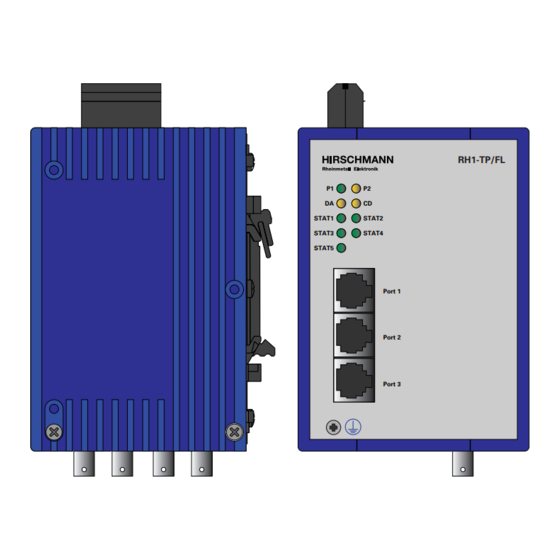

Hutschienenhub
RH1-TP/FL
P1
P2
DA
CD
STAT1
STAT2
STAT3
STAT4
STAT5
Port 1
Port 2
Port 3
RH1-TP/FL
Bestell-Nr.
943 613-002
Die Twisted Pair Hutschienenhubs ermögli-
chen den flexiblen Aufbau von Ethernet-
Netzen nach der Norm IEEE 802.3 mit Licht-
wellenleiter- und Kupfertechnik. Die Hut-
schienenhubs bieten in einem Gerät mehre-
re Anschlußmöglichkeiten und werden auf
die Hutschiene aufgesteckt.
Die Rail Hubs/Hutschienenhubs verfügen
über drei Twisted Pair (TP)-Schnittstellen
und zwei optische Schnittstellen (BFOC).
Über TP können bis zu drei Endgeräte oder
weitere TP-Segmente angeschlossen wer-
den; über LWL ist der Anschluß von bis zu
zwei weiteren Endgeräten oder optischen
Netzkomponenten (RH1-TP/FL, ECFL2, Mini-
OTDE, etc.) möglich.
Das Modul ist konform zu den Spezifikatio-
nen der Norm ISO/IEC 8802-3.
Eine ausführliche Beschreibung des Auf-
baus eines lokalen Netzes und Hinweise zur
Netzplanung und Installation finden Sie im
„Handbuch Ethernet" (Best.Nr. 943 320-
001).
Werbung
Verwandte Anleitungen für Hirschmann RH1-TP/FL
Inhaltszusammenfassung für Hirschmann RH1-TP/FL
- Seite 1 TP-Segmente angeschlossen wer- den; über LWL ist der Anschluß von bis zu Port 1 zwei weiteren Endgeräten oder optischen Netzkomponenten (RH1-TP/FL, ECFL2, Mini- OTDE, etc.) möglich. Port 2 Das Modul ist konform zu den Spezifikatio- nen der Norm ISO/IEC 8802-3.
- Seite 2 Code (NEC-Vorschriften der USA), NFPA 70] gemacht werden soll. und den geltenden gesetzlichen Vorschrif- Copyright ten entsprechen. © Hirschmann Electronics GmbH & Co. KG 2004 All Rights Reserved Achten Sie darauf, daß Peripheriegeräte für Bestimmungsgemäßer die Anwendungsumgebung geeignet sind. Gebrauch...
- Seite 3 Der einwandfreie und sichere bei: ausschließlich in Schaltschränken mit Betrieb dieses Gerätes setzt sach- Brandschutzeigenschaften gemäß EN 60950 gemäßen Transport, fachgerechte Hirschmann Electronics betrieben werden. Lagerung und Montage sowie sorg- GmbH & Co. KG fältige Bedienung und Instandhal- Automation and Network Solutions Hinweis: Das Gehäuse ist in aufrechter...
-
Seite 4: Allgemeine Funktionen
Verlorene Präambelbits empfangener Daten – am betroffenen LWL-Port nach 3,9 ms. 420 – leuchtet nicht: – Versorgungsspannung 2 ergänzt der RH1-TP/FL auf 64 bit (incl. des ms nach dem Ende des Fehlers wird die liegt nicht an, Start of Frame Delimiters (SFD)). - Seite 5 Drei 8polige RJ45-Buchsen erlauben den pro Periode: Port ist segmentiert. Versorgungsspannungen. Anschluß von drei unabhängigen TP-Seg- – leuchtet nicht: RH1-TP/FL empfängt keine – eine dauerhafte Störung im Hutschie- menten. Idle-Signale vom LWL-Seg- nenhub (interne 5 VDC-Spannung, Ver- – Pinbelegung der RJ45-Buchse:...
-
Seite 6: Montage
Twisted-Pair- Ring mit Leitung LWL-Leitung redundanter Strecke Abb. 4: Redundante Ringstruktur über die LWL-Ports der RH1-TP/FL-Geräte 2.2 REDUNDANTE RINGSTRUKTUR Hirschmann Patent Frame Redundanz: EP 0403763 (Europa) Redundante Ringstrukturen können über die LWL-Ports des RH1-TP/FL aufgebaut werden. Abbildung 4 zeigt eine redundante Ringstruktur mit RH1-TP/FL-Geräten. - Seite 7 Automation and Network Solutions bitte an den Hirschmann Vertragspartner in Fax +49(7127) 14-1551 gibt es unter „SERVICE“ die Rubrik FAQ. Ihrer Nähe oder direkt an Hirschmann. Die Das aktuelle Schulungsangebot zu Techno- Adressen unserer Vertragspartner finden logie und Produkten finden Sie unter www.hicomcenter.com.
- Seite 8 Rail Power Supply RPS 30 943 662-003 Rail Power Supply RPS 60 943 662-001 Rail Power Supply RPS 120 943 662-011 Hirschmann Electronics GmbH & Co. KG Automation and Network Solutions Stuttgarter Straße 45-51 D-72654 Neckartenzlingen Germany Tel.: ++49 / 1805 / 14-1538 Fax: ++49 / 7127 / 14-1551 E-Mail: ans-support@hirschmann.de...
