2.2.2 Local-CAN für Master-Slave-Betrieb (X10)
Pin Signal
1 CAN_H Transciever H
3 CAN_GND
4 CAN_L Transciever L

Tabelle 5: Verdrahtung Local-CAN-Stecker

Verbindungskabel für Master-Slave-Betrieb erhältlich von Moog oder
Fa. Escha Bauelemente GmbH.
L=0,3 m: Moog (Bestellnummer C43395-001)
oder Escha (Typ 8031233)
2
(IP67; 3x0,25 mm ; PUR; geschirmt)

2.2.3 CAN-Anbaustecker (X3 und X4)

Pin Signal
1 CAN_SHLD Schirm
2 CAN_V+ ist im Ventil nicht angeschlossen
3 CAN_GND
4 CAN_H Transciever H
5 CAN_L Transciever L

Tabelle 6: Verdrahtung CAN-Anbaustecker

2.2.4 Externe Drucksensoreingänge
(X5 und X6)
Werksseitige Einstellung: Sensorsignal 0 bis 10 V;
4-Leiter-Sensor
Pin Signal
1 Versorgung 24 V Gleichstrom (max.200 mA)
2 Signal-GND
3 Versorgungs-GND
4 Drucksignal (0 bis+10 V bzw. 4 mA bis 20 mA)

Tabelle 7: Verdrahtung Kabelstecker-Drucksensor

Moog GmbH Anwendungshinweis RKP-D, CDS32952-002; Rev. A, September 2011

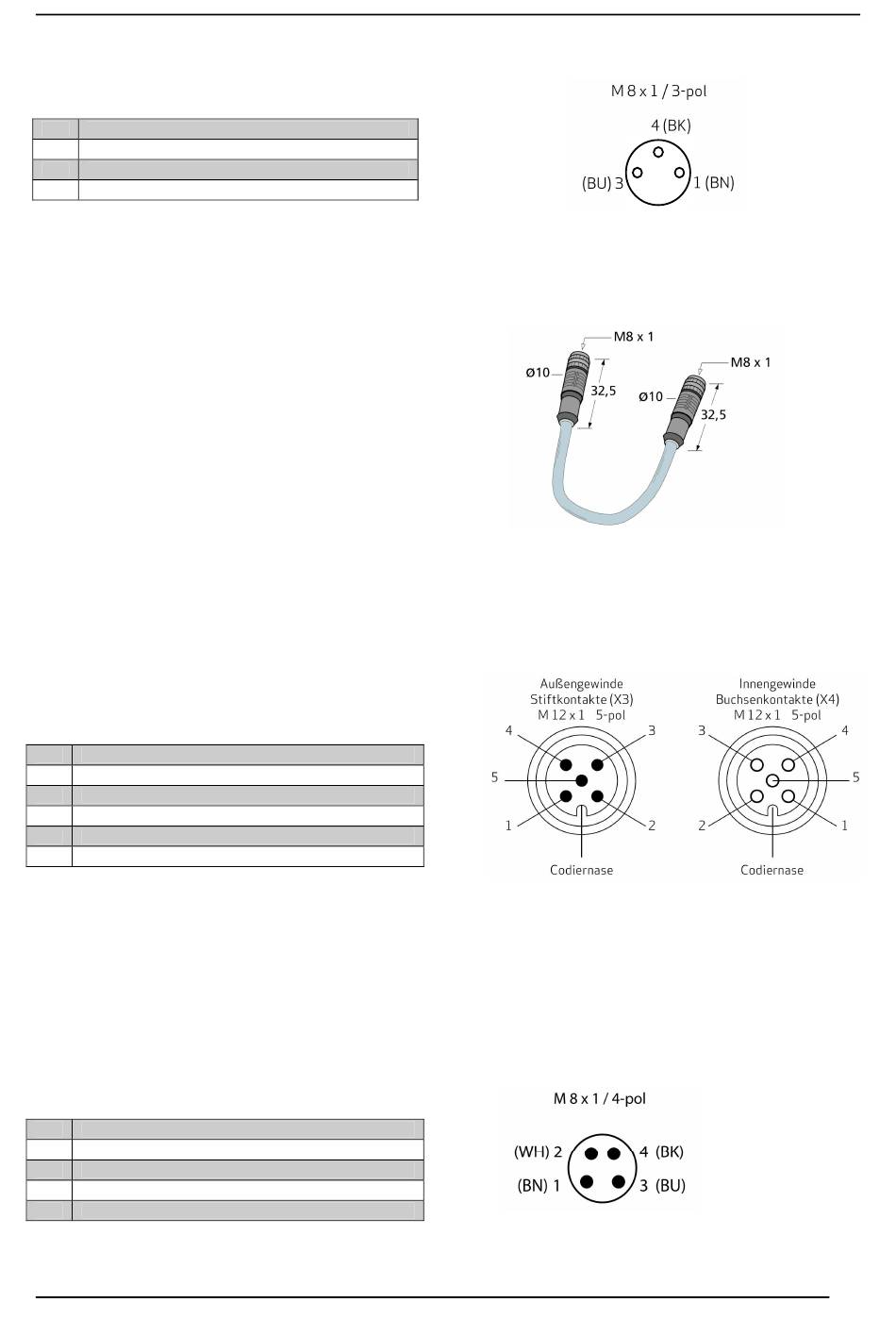

Abbildung 2: Kabelbuchse Local-CAN Vorderansicht,
Innengewinde, Buchsenkontakte
Abbildung 3: Verbindungskabel für Master-Slave-Betrieb

Abbildung 4: CAN-Anbaustecker (X3, X4)

Abbildung 5: Kabelstecker-Drucksensor (Vorderansicht),
Außengewinde, Stiftkontakte
