Наклон 30°
Крайнее верхнее
положение
подставки
Аудиовход
Вход 1 (DVI)
Кабель питания
Рисунок B.1
Тип A
Тип A
Тип B
Рисунок C.1
Кабель DVI
Кабель
питания
Рисунок C.2
(только LCD205WNXM/
Кабель D-SUB
Рисунок C.4
Рисунок D.1
Рисунок D.2
Рисунок RL.1
Рисунок TS.1
06_Russian
Кабель DVI
Вход 2 (D-Sub)
USB (только LCD205WNXM/
LCD225WNXM)
Наушники
Тип A
Тип B
Устройство USB
Рисунок C.3
USB-кабель
LCD225WNXM)
Кабели не
должны
выступать из
отсека
Кнопка
питания
Рисунок D.3
Рисунок R.1
Русский-2
2

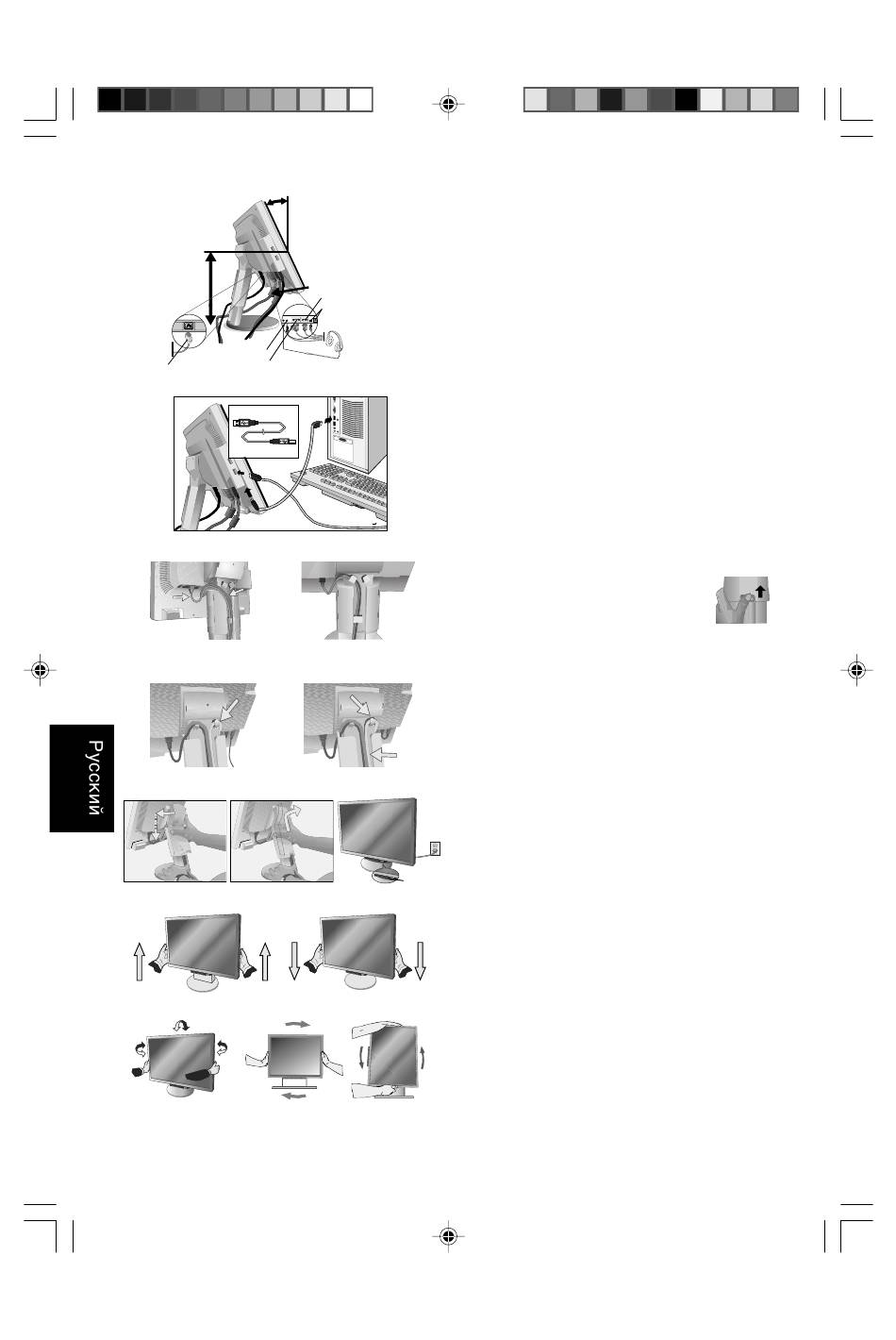

3. Возьмите монитор с двух сторон и установите ЖК-панель в самое
верхнее положение с углом наклона 30 градусов (Рисунок B.1).
4. Подключите все кабели к соответствующему разъему на
задней панели монитора (Рисунок B.1). С помощью кабеля
USB соедините разъем типа B с входным портом USB на
задней панели монитора, а разъем типа A – с выходным портом
компьютера (Рисунок C.1). Если применяется кабель от
устройства USB, используйте один из выходных портов на
боковой или задней стороне монитора. Подключите наушники
(в комплект не входят) к соответствующему разъему на задней
панели монитора, если это необходимо (Рисунок B.1).
ПРИМЕЧАНИЕ. При подключении обоих кабелей DVI и D-sub
кабель видеосигнала DVI должен проходить вдоль
выступа со стороны кабеля питания (Рисунок С.2).
5. Кабели должны размещаться в отсеке распределения кабелей в
следующем порядке: кабель питания и кабель видеосигнала DVI.
6. Поместите кабель питания и кабель видеосигнала DVI в
специальные кабельные каналы, обозначенные на Рисунок С.3.
7. Поместите кабели D-Sub и USB (только LCD205WNXM/
LCD225WNXM) в специальные кабельные каналы,
обозначенные на Рисунок С.4.
8. Убедитесь, что кабели уложены правильно и не выступают из
отсека (Рисунок С.4).
9. Плотно прижмите кабели и установите крышку отсека
распределения кабелей на подставке (Рисунок D.1). Чтобы
снять крышку кабельного отсека, поднимите ее, как показано
на Рисунок D.2.
ПРИМЕЧАНИЕ. Чтобы не защемить пальцы, закрывая кабель
крышкой, соблюдайте осторожность.
10. Подключите кабель питания к розетке электросети (Рисунок D.3).
ПРИМЕЧАНИЕ. Если не удается снять крышку
кабельного отсека, нажмите на
нижнюю выемку и сдвиньте крышку
вверх, как показано на Рисунок Е.1.
ПРИМЕЧАНИЕ. Чтобы правильно подобрать кабель
питания переменного тока, обратитесь
к разделу "Внимание" данного руководства.
11. Включите монитор с помощью кнопки питания на передней
панели (Рисунок D.3).
12. Функция бесконтактной настройки No-Touch Auto Adjust
автоматически устанавливает оптимальные параметры при
первоначальной настройке монитора для большинства
параметров синхронизации (только аналоговый вход). Для
дальнейших настроек используйте следующие параметры OSD:
• Auto Contrast (Автоконтрастность)
• Auto Adjust (Автонастройка)
Полное описание этих параметров OSD см. в разделе
"Органы управления" этого руководства пользователя.
ПРИМЕЧАНИЕ. В случае каких-либо неполадок обратитесь к разделу
Устранение неисправностей (на компакт-диске).
Установка экрана монитора в верхнее и нижнее положения
Монитор можно поднимать и опускать. Чтобы поднять или опустить
экран, возьмите монитор с двух сторон и поднимите или опустите его на
нужную высоту (Рисунок RL.1).
ПРИМЕЧАНИЕ. Соблюдайте осторожность при установке
экрана монитора в верхнее и нижнее положения.
Наклон и вращение
Установите необходимый наклон экрана монитора, придерживая
его руками с обеих сторон (Рисунок TS.1).
ПРИМЕЧАНИЕ. Соблюдайте осторожность при наклоне и
вращении экрана.
Поворот экрана
Перед поворотом экран необходимо поднять на максимальный уровень
во избежание соударения его со столом или защемления пальцев.
Чтобы поднять экран, возьмите монитор с двух сторон и
поднимите его в самое верхнее положение (Рисунок RL.1).
Чтобы повернуть экран, возьмите монитор с двух сторон и
поверните его по часовой стрелке для перевода из
горизонтального положения в вертикальное или против часовой
стрелки для перевода из вертикального положения в
горизонтальное (Рисунок R.1).
9/10/07, 6:44 PM
Рисунок E.1
