Superficie non abrasiva
Figura R.2
Figura R.3
100 mm
Specifiche tecniche
4 VITI (M4)
Profondità MAX: 8,5 mm
Se si utilizza una vite
diversa, verificarne la
lunghezza.
Peso del gruppo LCD: 5,9 kg (MAX) (LCD205WNXM)
6,3 kg (MAX) (LCD225WNXM/LCD225WNX)
Controlli
I tasti OSD (On-Screen-Display) sulla parte anteriore del monitor hanno le seguenti funzioni:
1. Funzioni principali tasti
Pulsante
Visualizzazione OSD
Visualizzazione OSD.
nulla
Visualizzazione OSD
Si passa allo fase di
(fase di selezione icone)
regolazione.
Visualizzazione OSD
Si passa allo fase di
(fase di regolazione)
selezione icone.
2. Struttura OSD
Menu principale (icona Seleziona,
ingresso analogico)
Premere
il tasto
"SELEZIONA"
Premere il tasto "SELEZIONA"
05_Italian
Figura R.4
Spessore della staffa
(braccio) 2,0 ~ 3,2 mm
Serrare tutte le viti
100 mm
–
SELECT
Collegamento al menu di
regolazione della Luminosità.
Il cursore va a sinistra.
Diminuzione valore
regolazione oppure il
cursore va a sinistra per
effettuare la regolazione.
Menu principale
(Regolazione)
Premere
il tasto
"SELEZIONA"
Regolazione
utilizzando "–" o "+"
Italiano-3
3

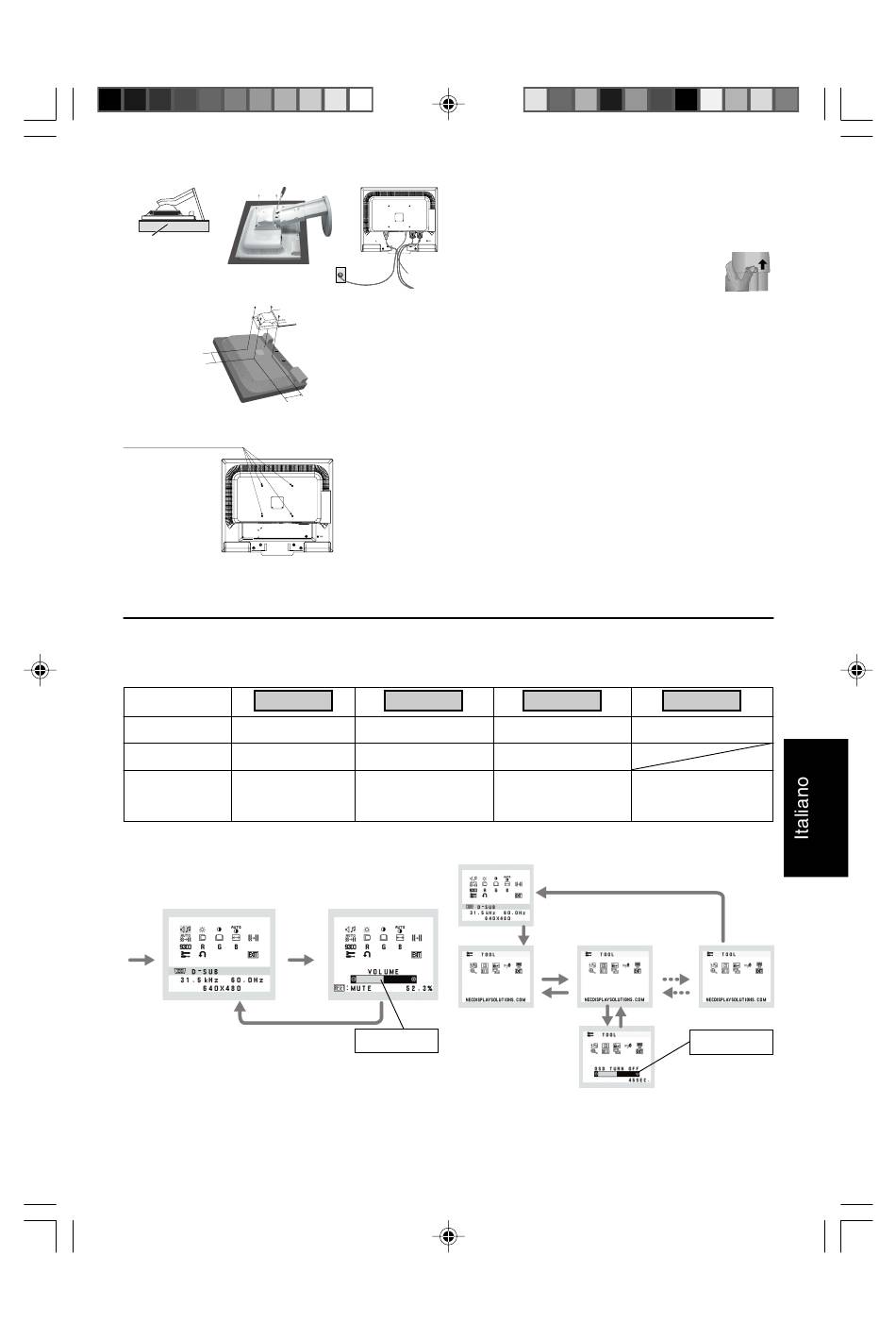

Rimozione del supporto monitor per il montaggio
Per predisporre il monitor a un diverso montaggio:
1. Appoggiare le mani su entrambi i lati del monitor e sollevarlo fino
alla posizione più alta. Rimuovere la copertura cavi.
NOTA:
Se avete difficoltà a rimuove la copertura cavi,
spingete l'apertura inferiore verso l'alto per
rimuoverla, come indicato nella figura qui
accanto.
2. Scollegare tutti i cavi.
3. Sistemare il monitor verso il basso su una superficie non abrasiva
(Figura R.2).
4. Togliere le 4 viti che fissano il monitor al supporto e sollevare il
supporto (Figura R.3).
Il monitor ora è pronto per essere montato in modo diverso.
5. Collegare tutti i cavi sulla parte posteriore del monitor (Figura R.4).
6. Per rimontare sul supporto, ripetere queste operazioni nell'ordine
inverso.
NOTA:
Utilizzare esclusivamente un metodo di montaggio
alternativo compatibile VESA.
NOTA:
Prestare molta attenzione per evitare di danneggiare o far
cadere il supporto.
Collegamento di un braccio flessibile
Il monitor LCD è progettato per essere utilizzato con il braccio
flessibile.
Quando si effettua il montaggio utilizzare le viti allegate (4pcs), come
indicato nella Figura. Per soddisfare i requisiti di sicurezza, il monitor
deve essere montato ad un braccio in grado di garantire la stabilità
necessaria in base al peso del monitor.
Il monitor LCD deve essere utilizzato esclusivamente con un braccio
di tipo approvato (per es. marca GS).
+
Collegamento al menu di
regolazione del Volume.
Il cursore va a destra.
Aumento valore di
regolazione oppure il
cursore per la regolazione
va a destra.
Strumento di esempio:
Premere il tasto "SELEZIONA"
Premere il tasto "SELEZIONA"
Premere
"–" o "+"
Sottomenu
(icona Seleziona)
Sottomenu (Regolazione)
9/10/07, 6:43 PM
1<->2/RESET
Seleziona il segnale di
ingresso.
Operazione di ripristino.
Interruttore Muto acceso/
spento sul menu di
regolazione del Volume.
Premere
"–" o "+"
Premere il tasto "SELEZIONA"
Regolazione
utilizzando "–" o "+"
