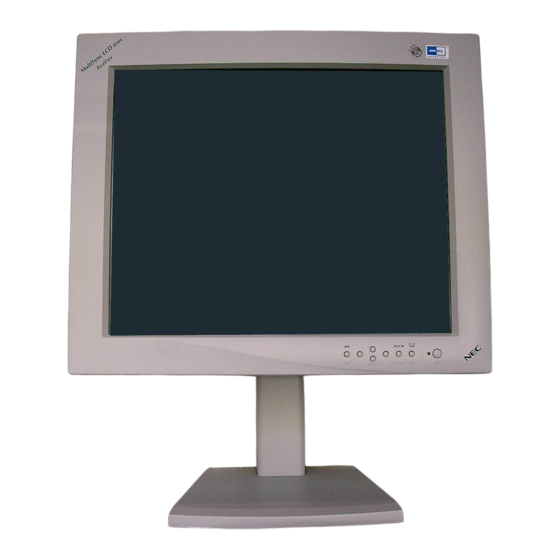

NEC MultiSync LCD Serie Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für MultiSync LCD Serie:
- Benutzerhandbuch (68 Seiten) ,
- Benutzerhandbuch (64 Seiten) ,
- Bedienungsanleitung (68 Seiten)
Verwandte Anleitungen für NEC MultiSync LCD Serie
Inhaltszusammenfassung für NEC MultiSync LCD Serie
-
Seite 53: Warnung
WARNUNG UM BRÄNDE BZW. ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, SETZEN SIE DIESES GERÄT WEDER REGEN NOCH SONSTIGER FEUCHTIGKEIT AUS. VERWENDEN SIE DEN GEPOLTEN STECKER DIESES GERÄTS NICHT MIT EINER VERLÄNGERUNGSSTECKDOSE ODER ANDEREN STECKDOSEN, WENN DIE POLE NICHT ZUR GÄNZE IN DIESE EINGEFÜHRT WERDEN KÖNNEN. -
Seite 54: Lieferumfang
® ™ 2010X • Netzkabel • Videosignalkabel (15-Shift-D-SUB-Ministecker an DVI) • Videosignalkabel (DVI-D zum DVI-D-Kabel) • NEC LCD Software, Pivot Software und andere nütz liche Dateien • Benutzerhandbuch Videosignalkabel mit 15-Shift Mini D-Sub an DVI-Kabel Videosignalkabel mit DVI-D zum DVI-D-Kabel... -
Seite 55: Quick Start
2010X Macintosh Kabeladapter anschließen (Abbildung B.1). HINWEIS: Macintosh Modelle G3 oder G4 benötigen keinen Macintosh-Kabeladapter. HINWEIS: Den MultiSync Macintosh-Kabel-adapter können Sie bei NEC-Mitsubishi Electronics Display of America, Inc. unter der Telefonnummer (800) 820-1230 bestellen. 3. Entfernen Sie die Abdeckung vom Anschluss. Schließen Sie das DVI-Signalkabel an den Anschluss auf der Rückseite des Monitors an. - Seite 56 Quick Start / Fortsetzung Abbildung A.1 Abbildung A.3 Macintosh Kabeladapter (nicht im Lieferumfang) Macintosh Modelle G3 oder G4 benötigen keinen Macintosh-Kabeladapter Abbildung B.1 2010X.wpc 7/13/00, 5:01 PM...
- Seite 57 Quick Start / Fortsetzung Anschlußdeckel Mini D-SUB Netzkabel Abbildung C.1 Netzschalter Abbildung F.1 Abbildung E.1 2010X.wpc 7/13/00, 5:01 PM...
-
Seite 58: Kopfhörer Verwenden
Quick Start / Fortsetzung Kopfhörer verwenden 1. Das Audiokabel an “Line-in“ auf der Rückseite des Monitors und das andere Ende an die “Audio out“-Klemme des Computers anschließen. Danach die Abdeckung für den Anschluss wieder anbringen. 2. Kopfhörer können an den “Headphones“-Ausgang auf der rechten Monitorseite angeschlossen werden (Abbildung E.1). -
Seite 59: Kippen Und Schwenken
Quick Start / Fortsetzung Kippen und Schwenken Fassen Sie beide Seiten des Monitorbildschirms und kippen bzw. schwenken Sie den Bildschirm in die gewünschte Position (Abbildung TS.1). Abnehmen des Monitorfußes zu Montagezwecken Um den Monitor für alternative Montagemethoden vorzubereiten, gehen Sie vor wie folgt : 1. -
Seite 60: Bedienungselemente
Bedienungselemente DVI/D-SUB: Erlaubt ein Wechseln zwischen den DVI-Analog-, DVI-Digital- und D-SUB- Signaleingängen. Mit den vorne am Monitor befindlichen OSM ™ - (On-Screen Manager)-Tasten werden die folgenden Funktionen ausgeführt : Um auf das OSM-Menü zuzugreifen, drücken Sie eine beliebige Steuertaste ( bzw. - Seite 61 Bedienungselemente / Fortsetzung Positionsregler (nur Analogeingang) LINKS / RECHTS Steuert die horizontale Bildposition innerhalb des LCD-Anzeigebereichs. UNTEN / OBEN Steuert die vertikale Bildposition innerhalb des LCD-Anzeigebereichs. AUTOM. EINST Stellt die horizontale und die vertikale Bildposition innerhalb des LCD- Anzeigebereichs automatisch ein. Bildanpassungsregler (nur Analogeingang) BILDPUNKTE Paßt die horizontale Bildgröß...
- Seite 62 Bedienungselemente / Fortsetzung VIDEO DETECT: Zur Wahl des Verfahrens zur Erkennung des Videosignals, wenn zwei Rechner an den Monitor angeschlossen sind. NONE: Der Monitor sucht nur im eingeschalteten Zustand den anderen Videoeingang. FIRST DETECT: In dieser Stellung schaltet der Monitor automatisch nur dann auf den anderen Eingang um, wenn am ersten kein Signal mehr anliegt.
- Seite 63 Bedienungselemente / Fortsetzung Information GRAFIK MODUS: Liefert Information über die derzeitige Auflösung auf dem Bildschirm sowie technische Daten einschließlich der benutzten Voreinstellzeit sowie der horizontalen und vertikalen Frequenzen. MONITORINFORMATION: Zeigt Modell-und Seriennummern des Monitors. ™ Warnung KEIN SIGNAL: Warnung,wenn kein Signal anliegt. Dieses Fenster erscheint, wenn nach dem Einschalten des Monitors oder dem Wechseln des Eingangssignals kein Videosignal anliegt.
-
Seite 64: Empfehlungen Für Die Verwendung
Empfehlungen für die Verwendung Vorsichtsmaßnahmen und Wartung UM DIE OPTIMALE LEISTUNGSFÄHIGKEIT IHRES MULTISYNC LCD FARBMONITORS ZU GEWÄHRLEISTEN, SOLLTEN SIE BEI DER AUFSTELLUNG UND VERWENDUNG IHRES GERÄTES DIE FOLGENDEN PUNKTE BEACHTEN • ÖFFNEN SIE DEN MONITOR NICHT. Im Inneren des Gerätes befinden sich keine Teile, die vom Benutzer selbst gewartet werden können. - Seite 65 Kontrasts zu einer Überanstrengung der Augen führen könnte Nähere Informationen über die Einrichtung einer gesunden Arbeitsumgebung erhalten Sie, wenn Sie NEC unter der Telefonnummer (800) 820-1230 bzw. NEC FastFacts unter der Telefonnummer (630) 467-4363 kontaktieren und ™...
-
Seite 66: Technische Daten
1280 x 960* @ 60 Hz bis 75 Hz 1280 x 1024 @ 60 Hz bis 76 Hz ....Für optimale Darstellungsleitung des Monitors und Farben empfiehlt NEC eine Auflösung bei 60 Hz. Hoch: 480 x 640* @ 60Hz bis 85Hz... -
Seite 67: Funktionen
Funktionen Technology: Erlaubt sowohl analoge als auch digitale Signale am gleichen ambix ™ Eingang (DVI-I) sowie einen zus ä tzlichen analogen 15pol VGA-Eingang. Bietet MultiSync-Technologie für analoge Eingangssignale sowie digitale TMDS- Eingangssignale (TMDS =Transition Minimized Differential Signal). Zu den digitalen TMDS-Schnittstellen gehören DVI-D, DFP und P&D. - Seite 68 2010X einen Rechner über das mitgelieferte DVI-Signalkabel und den zweiten Rechner über ein optionales D-Sub-Signalkabel anzuschließen. Durch Tastendruck vorne an den Bedienungselementen können Sie komfortabel zwischen den zwei Rechnern wählen. OSM Display Screen Copyright 2000, NEC-MITSUBISHI 2010X.wpc 7/13/00, 5:01 PM...
-
Seite 69: Fehlerbehebung
Bildes auf dem Bildschirm verblieben ist, sollte der Monitor eine Stunde lang ausgeschaltet bleiben, um den Bildschatten zu beseitigen. HINWEIS: NEC empfiehlt, wie für alle persönlichen Anzeigegeräte, die regelmäßige Verwendung eines Screensavers, der sich einschaltet, wenn das angezeigte Bild länger unverändert bleibt. -
Seite 70: Verweise
Verweise • BBS (978) 742-8706 Das Remote Bulletin Board System von NEC-Mitsubishi ist ein elektronischer Service, den Sie mit Hilfe Ihres Systems und eines Modems nutzen können. Die Kommunikationsparameter lauten: 300/1200/2400/9600/14,4k/28,8k/ 33.6 k bps, keine Parität, 8 Datenbits, 1 Stopbit •... -
Seite 71: Beschränkte Gewährleistung
Bundesstaat zu Bundesstaat unterscheiden. Diese Garantie beschränkt sich auf den ursprünglichen Käufer des Produkts und ist nicht übertragbar. Sie erstreckt sich lediglich auf Komponenten, die von NEC-MITSUBISHI geliefert wurden. Service, der aufgrund von Komponenten erforderlich wird, die von Dritten geliefert wurden, ist von der gegenwärtigen Garantie ausgeschlossen. -
Seite 72: Tco'95
TCO’95 LH-20S01-BK Herzliche Gratulation! Sie haben gerade eines der unter TCO’95 zugelassenen und zertifizierten Produkte erworben. Damit steht Ihnen ein Produkt zur Verfügung, das für die gewerbliche Anwendung entwickelt wurde. Ihr Kauf hat außerdem dazu beigetragen, die Umweltbelastung zu reduzieren und die weitere Entwicklung umweltgerechter Elektronikprodukte zu fördern. - Seite 73 TCO’95 Fortsetzung bestehen. Diese sind verwandt mit einer weiteren Gruppe von Umweltgiften, den PCBs (polychlorierten Biphenylenen), die im Verdacht stehen, ähnlich schädlich zu sein und unter anderem aufgrund bioakkumulativer Prozesse* auch negative Auswirkungen auf die Vermehrung fischfressender Vögel und Säugetiere zu haben. Entflammungsverzögerer wurden auch im menschlichen Blut gefunden, und die Wissenschaftler fürchten, daß...
- Seite 74 TCO’99 LH-20S01 Herzliche Gratulation! Sie haben gerade eines der unter TCO’99 zugelassenen und zertifizierten Produkte erworben. Damit steht lhnen ein Produkt zur Verfügung, das für die gewerbliche Anwendung entwickelt wurde. Ihr Kauf hat außerdem dazu beigetragen, die Umweltbelastung zu reduzieren und die weitere Entwicklung umweltgerechter Elektronikprodukte zu fördern.
-
Seite 75: Tco'99
TCO’99 Fortsetzung bioakkumulativer Prozesse* auch negative Auswirkungen auf die Vermehrung fischfressender Vögel und Säugetiere zu haben. Entflammungsverzögerer wurden auch im menschlichen Blut gefunden, und die Wissenschaftler fürchten, daß sie Störungen der fetalen Entwicklung zur Folge haben könnten. TCO’99 verlangt, daß Plastikkomponenten, die mehr als 25 Gramm wiegen, keine Entflammungsverzögerer mit organisch gebundenem Chlor oder Brom enthalten dürfen. -
Seite 76: Erklärung Des Herstellers
Richtlinie des Rates 73/23/EEC: – EN 60950 Richtlinie des Rates 89/336/EEC: – EN 55022 – EN 55024 – EN 61000-3-2 – EN 61000-3-3 und folgende Kennzeichnung trägt NEC-Mitsubishi Electric Visual Systems, Corp. 686-1, NISHIOI OI-MACHI, ASHIGARAKAMI-GUN KANAGAWA 258-8533, JAPAN 2010X.wpc 7/13/00, 5:01 PM... -
Seite 77: Konformitätserklärung
Muster-, Herstellungs-, Reproduktions-, Nutzungs- und Verkaufsrechte vor, sofern die besagten Rechte nicht ausdrücklich Dritten gewährt werden. Auf die im vorliegenden Dokument genannten Produkte von NEC-Mitsubishi wird eine Garantie gemäß des Dokuments „Beschränkte Gewährleistung“, das dem betreffenden Produkt beiliegt, geleistet. Die tatsächliche Leistung jedes derartigen Produkts hängt jedoch von verschiedenen Faktoren wie beispielsweise der Systemkonfiguration, den...
