30˚ de inclinación
Máxima
posición del
soporte
Entrada de audio
Entrada 1 (DVI)
Cable de alimentación
Figura B.1
Tipo A
Tipo A
Tipo B
Figura C.1
Cable DVI
Cable de
alimentación
Figura C.2
Cable D-SUB
Figura C.4
Figura D.1
Figura D.2
Figura RL.1
Figura TS.1
03_Spain
Cable DVI
Entrada 2 (D-Sub)
USB (sólo LCD205WNXM/
LCD225WNXM)
Auriculares
Tipo A
Tipo B
Dispositivo USB
Figura C.3
Cable USB
(sólo LCD205WNXM/
LCD225WNXM)
Alineados
Botón de
encendido
Figura D.3
Figura R.1
Español-2
2

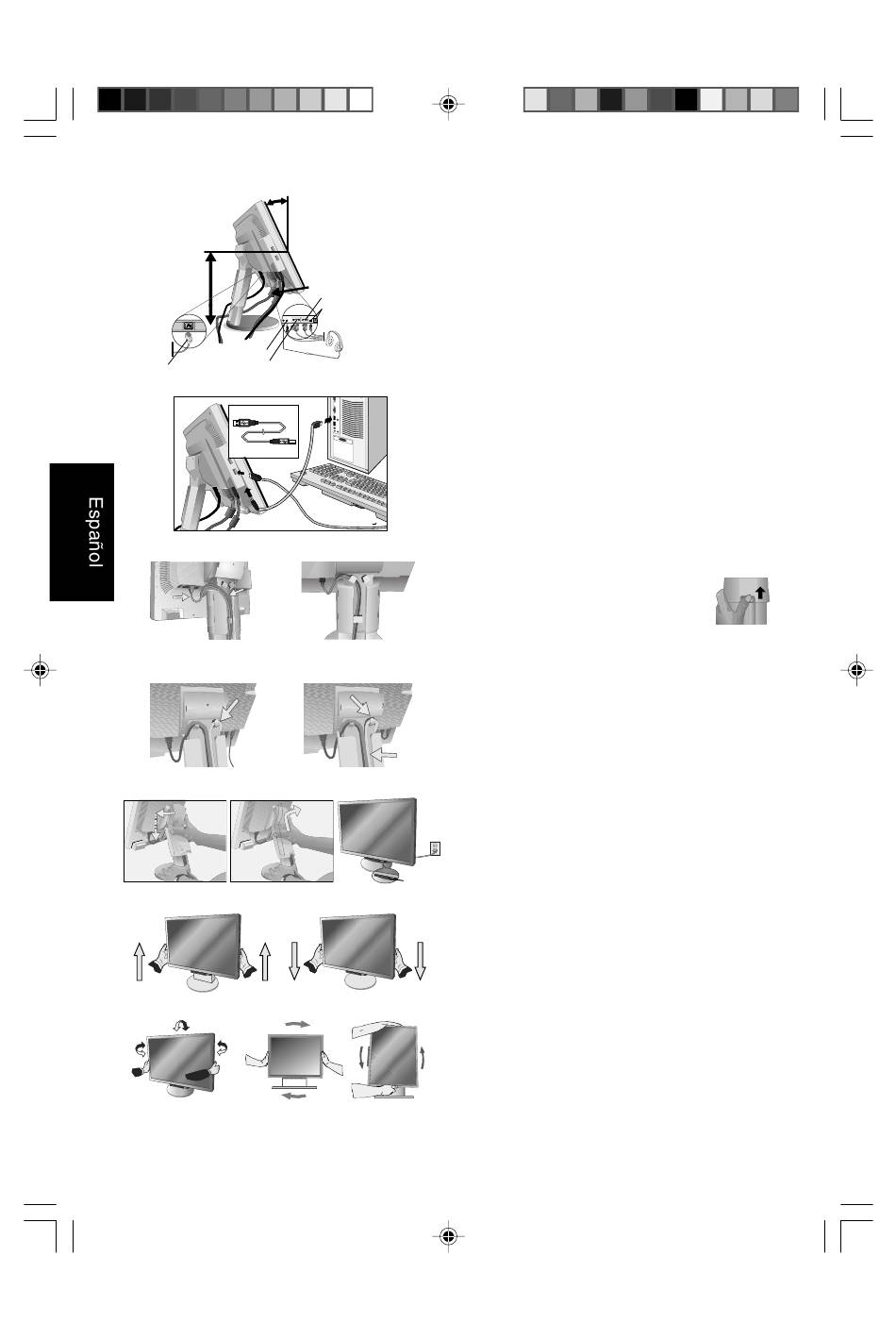

3. Coloque una mano a cada lado del monitor para inclinar el panel
LCD 30 grados y levántelo hasta alcanzar la posición más alta
(figura B.1).
4. Conecte todos los cables al conector apropiado de la parte
posterior del monitor (figura B.1). Con el cable USB, conecte el
conector del tipo B al puerto USB de upstream en la parte baja del
monitor y el conector del tipo A al puerto de downstream del
ordenador (figura C.1). Si puede usar el cable del dispositivo
USB, utilice uno de los puertos de downstream situados a un lado
o en la parte inferior del monitor. Conecte los auriculares (no
incluidos) al conector apropiado de la parte trasera del monitor, si
lo desea (figura B.1).
NOTA:
si se conectan los cables DVI y D-Sub, se debe conectar el
cable DVI en el saliente junto al cable de alimentación
(figura C.2).
5. Para manejar los cables sin problemas, colóquelos en el conducto
para cables siguiendo este orden: cable de alimentación y cable DVI.
6. Introduzca el cable DVI y el cable de alimentación en sus
corchetes correspondientes, según se indica en la figura C.3.
7. Introduzca el cable D-Sub y el cable USB (sólo LCD205WNXM/
LCD225WNXM) en los corchetes correspondientes, como se indica
en la figura C.4.
8. Asegúrese de que todos los cables quedan bien alineados con el
soporte (figura C.4).
9. Sujete firmemente todos los cables y coloque la tapa de los
cables sobre el soporte (figura D.1). Para quitar dicha tapa,
levántela como se indica en la figura D.2.
NOTA:
tenga cuidado al colocar la cobertura del cable y evite
pellizcarse los dedos.
10. Conecte el cable de alimentación a la toma de corriente (figura D.3).
NOTA:
si tiene dificultades para retirar la cubierta de
los cables, empuje la abertura inferior hacia
arriba, tal como ilustra la Figura E.1.
NOTA:
consulte el apartado Peligro de este manual
para asegurarse de que selecciona el cable de
alimentación adecuado.
11. Encienda el monitor y el ordenador con el botón de encendido
(figura D.3).
12. Esta función No-touch ajusta automáticamente el monitor con la
configuración óptima inicial en la mayoría de cadencias (sólo para
entrada analógica). Para llevar a cabo otros ajustes, utilice los
siguientes controles de OSD:
•
Contraste automático
•
Auto ajuste
Consulte el apartado Controles de este manual del usuario si desea
obtener una descripción detallada de estos controles OSD.
NOTA:
si surgiera algún problema, consulte la sección Solución
de problemas (CD-ROM).
Cómo subir y bajar la pantalla del monitor
La pantalla del monitor se puede subir y bajar. Para ello, coloque una
mano a cada lado del monitor y súbala o bájela hasta conseguir la
posición deseada (figura RL.1).
NOTA:
realice esta operación con cuidado.
Base inclinable y giratoria
Sujete la pantalla del monitor con las dos manos para ajustarla y
orientarla como desee (figura TS.1).
NOTA:
tenga cuidado al inclinar y girar el monitor.
Rotación de la pantalla
Antes de girar la pantalla, súbala al máximo para evitar golpearla
contra la mesa o pellizcarse los dedos.
Para subir la pantalla, coloque una mano a cada lado del monitor y
súbala hasta la máxima posición (figura RL.1).
Para girar la pantalla, ponga una mano a cada lado de la pantalla y
gírela en el sentido de las agujas del reloj, para pasar del modo
horizontal al modo vertical o en el sentido contrario a las agujas del
reloj, para pasar del modo vertical al modo horizontal (figura R.1).
9/10/07, 6:43 PM
Figura E.1
