Inhaltszusammenfassung für NEC MultiSync LCD2080UX

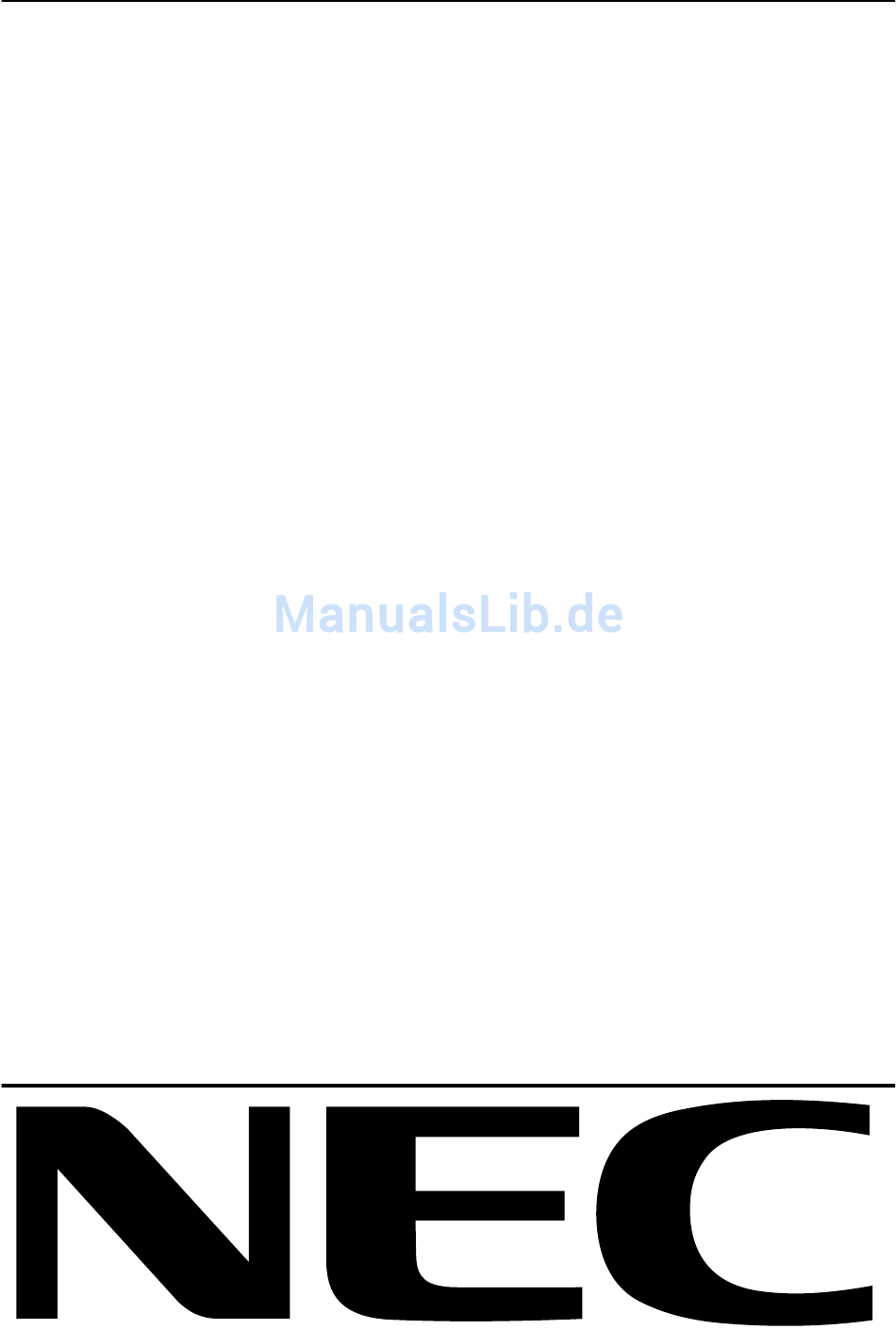

- Seite 1 MultiSync LCD2080UX Bedienerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Warnung, Vorsicht ....................Deutsch-1 Erklärung ....................... Deutsch-1 Konformitätserklärung - Canadian Department of Communications ..... Deutsch-2 Konformitätserklärung .................... Deutsch-2 Inhalt der Verpackung .................... Deutsch-3 Kurzanleitung ......................Deutsch-4 Bedienelemente ..................... Deutsch-7 Einsatzempfehlungen................... Deutsch-10 Technische Daten ....................Deutsch-12 Merkmale und Funktionen ................... Deutsch-13 Fehlerbehebung .................... -
Seite 3: Erklärung
Monitor ohne Netzkabel geliefert wurde. Wird der MultiSync LCD2080UX in Australien an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. -
Seite 4: Konformitätserklärung - Canadian Department Of Communications
C-UL: Trägt die Kennzeichnung C-UL und erfüllt die kanadischen Sicherheitsrichtlinien nach CSA/CSA C22.2 No. 60950. FCC-Hinweis Verwenden Sie die angebrachten bzw. angegebenen Kabel mit dem Farbmonitor MultiSync LCD2080UX, um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. Das Netzkabel muss in den USA zugelassen sein, den dortigen Sicherheitsstandards entsprechen und folgende Bedingungen erfüllen. -
Seite 5: Inhalt Der Verpackung

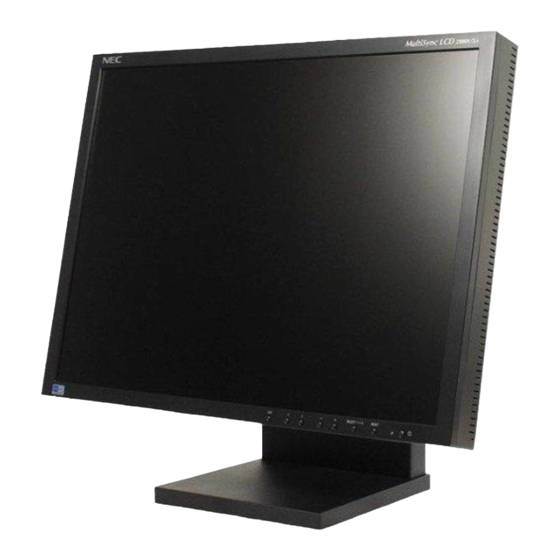

Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten: • Monitor MultiSync LCD2080UX mit neig-, schwenk- und höhenverstellbarem Pivotfuß • Netzkabel • Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften auf DVI-A) • Signalkabel (Kabel von DVI-D auf DVI-D) •... -
Seite 6: Kurzanleitung
Kurzanleitung Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen: 1. Schalten Sie Ihren Computer aus. 2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Kabel mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest. PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des DVI-A-Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2). -
Seite 7: Heben Und Senken Des Bildschirms
INPUT1 INPUT2 INPUT1 INPUT2 Abbildung C.2 Abbildung C.1 Anschluss für NEC-Mitsubishi Zusatzprodukte. Vacation- Verwenden Sie diesen Anschluss nur, wenn dies Schalter Netzschalter explizit angegeben wird. Abbildung D.1 Heben und Senken des Bildschirms Der Monitor kann im Hoch- und im Querformat gehoben oder gesenkt werden. Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an, und heben oder senken Sie ihn auf die gewünschte Höhe (Abbildung RL.1). -
Seite 8: Entfernen Des Monitorfußes Für Die Montage
Neigen Drehen Fassen Sie den Monitor an der oberen und unteren Seite, Fassen Sie den Monitor an beiden Seiten, und drehen Sie und neigen Sie ihn nach Bedarf (Abbildung TS.1). ihn nach Bedarf (Abbildung TS.2). Abbildung TS.1 Abbildung TS.2 HINWEIS: Neigen Sie den Monitor vorsichtig. Entfernen des Monitorfußes für die Montage So bereiten Sie den Monitor für eine alternative Montage vor: 1. -
Seite 9: Bedienelemente
Bedienelemente Die OSM Bedienelemente (On-Screen-Manager) auf der Vorderseite des Monitors haben folgende Funktionen: Sie können auf das OSM Menü zugreifen, indem Sie eine der Steuerungstasten (EXIT, , –, +) drücken. Zum Wechseln des Signaleingangs drücken Sie die Taste SELECT. HINWEIS: Zum Wechseln des Signaleingangs muss das OSM Menü geschlossen werden. Menu EXIT Schließt das OSM Menü. -
Seite 10: Farbsteuerungssystem
STABILITÄT (nur analoger Eingang) Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. Liefern die Funktionen „Autom. Einst“ und „Bildpunkte“ kein zufrieden stellendes Bild, kann mit dieser Funktion eine Stabilität vorgenommen werden. Sie optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. - Seite 11 Hilfsfunktionen 2 SPRACHAUSWAHL: Die OSM Menüs sind in sieben Sprachen verfügbar. OSM POSITION: Sie können festlegen, wo das OSM Steuerungsfenster auf dem Bildschirm angezeigt werden soll. Die Position kann nach oben, unten, links oder rechts verschoben werden. OSM ANZEIGEDAUER: Das OSM Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird.
-
Seite 12: Einsatzempfehlungen
Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC-Mitsubishi Electronic Displays empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 13 DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet.
-
Seite 14: Technische Daten
1152 x 870* bei 75 Hz 1280 x 1024* bei 60 Hz bis 85 Hz NEC-Mitsubishi Electronics Display empfiehlt 1600 x 1200 bei 60 Hz..... bestimmte Auflösungen für optimale Leistung. Hochformat: 480 x 640* bei 60 Hz bis 85 Hz Einige Systeme unterstützen möglicherweise... -
Seite 15: Merkmale Und Funktionen
VESA-Standard-Montageadapter: Der MultiSync Monitor kann an jedem Tragarm oder -bügel montiert werden, der dem VESA- Standard entspricht. So können kompatible Montagevorrichtungen von Drittanbietern problemlos verwendet werden. NaViSet™: Eine bahnbrechende Software-Familie, entwickelt von NEC-Mitsubishi Eletronics Display Europe GmbH. Sie bietet intuitiven Zugriff auf alle Monitor-Einstellungen sowie Ferndiagnose über die Windows-Schnittstelle und basiert auf dem VESA- Standard DDC/CI. -
Seite 16: Fehlerbehebung
Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC-Mitsubishi Electronic Displays empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 17: Anhang
Anhang Wenn Sie detaillierte Informationen über die Bedienelemente wünschen, verwenden Sie das erweiterte Menü. <Verwendung des erweiterten Menüs> • Schalten Sie den Monitor aus. • Schalten Sie den Monitor ein, indem Sie die Tasten POWER und SELECT mindestens eine Sekunde lang gleichzeitig drücken. - Seite 18 Menüpunkt4 Auto Stellt Bildposition, Bildpunkte und Stabilität automatisch ein. (nur analoger Eingang) Drücken Sie SELECT, um die automatische Einstellung zu aktivieren. H. Position Steuert die horizontale Bildposition im Anzeigebereich des LCD. (Horizontale Position) Drücken Sie + oder -, um die Einstellung anzupassen. V.
- Seite 19 Menüpunkt7 Sharpness Dies ist eine digitale Funktion, die bei allen Signaltimings ein scharfes Bild gewährleistet. (Schärfe) Die Funktion nimmt ständig Anpassungen vor, um die gewünschten schärferen bzw. weicheren Konturen beizubehalten, und wird für unterschiedliche Timings separat eingestellt. Die Anzahl der Einstellungsschritte ist verschieden, je nachdem, ob der Modus auf OFF, FULL oder ASPECT.
- Seite 20 OSM Rotation Mit dieser Funktion schalten Sie die Darstellung des OSM Menüs zwischen Hoch- (OSM-Darstellung) und Querformat um. Drücken Sie + oder -, um die Einstellung auszuwählen. Resolution Notifier Die optimale Auflösung beträgt 1600 x 1200 Pixel. Wenn Sie EIN wählen, wird in einer (Auflösungshinweis) Bildschirmmeldung nach 30 Sekunden darauf hingewiesen, dass nicht die Auflösung 1600 x 1200 Pixel verwendet wird.
-
Seite 21: Tco'95
TCO’95 Schwarz Umweltschutzanforderungen Herzlichen Glückwunsch! Sie haben ein gemäß Bromierte Flammschutzmittel TCO’95 zugelassenes und gekennzeichnetes Produkt Bromierte Flammschutzmittel befinden sich in Platinen, Kabeln, erworben! Sie verfügen jetzt über ein Gerät, das für Drähten, Gehäusen und Ummantelungen. Sie verhindern die den professionellen Einsatz entwickelt wurde. Ausbreitung von Feuer. -
Seite 22: Tco'99
TCO’99 Weiß Umweltschutzanforderungen Herzlichen Glückwunsch! Sie haben ein nach Flammschutzmittel TCO’99 zugelassenes und gekennzeichnetes Flammschutzmittel befinden sich in Platinen, Kabeln, Drähten, Produkt erworben! Sie verfügen jetzt über ein Gehäusen und Ummantelungen. Sie verhindern die Ausbreitung Produkt, das für den professionellen Einsatz von Feuer.
