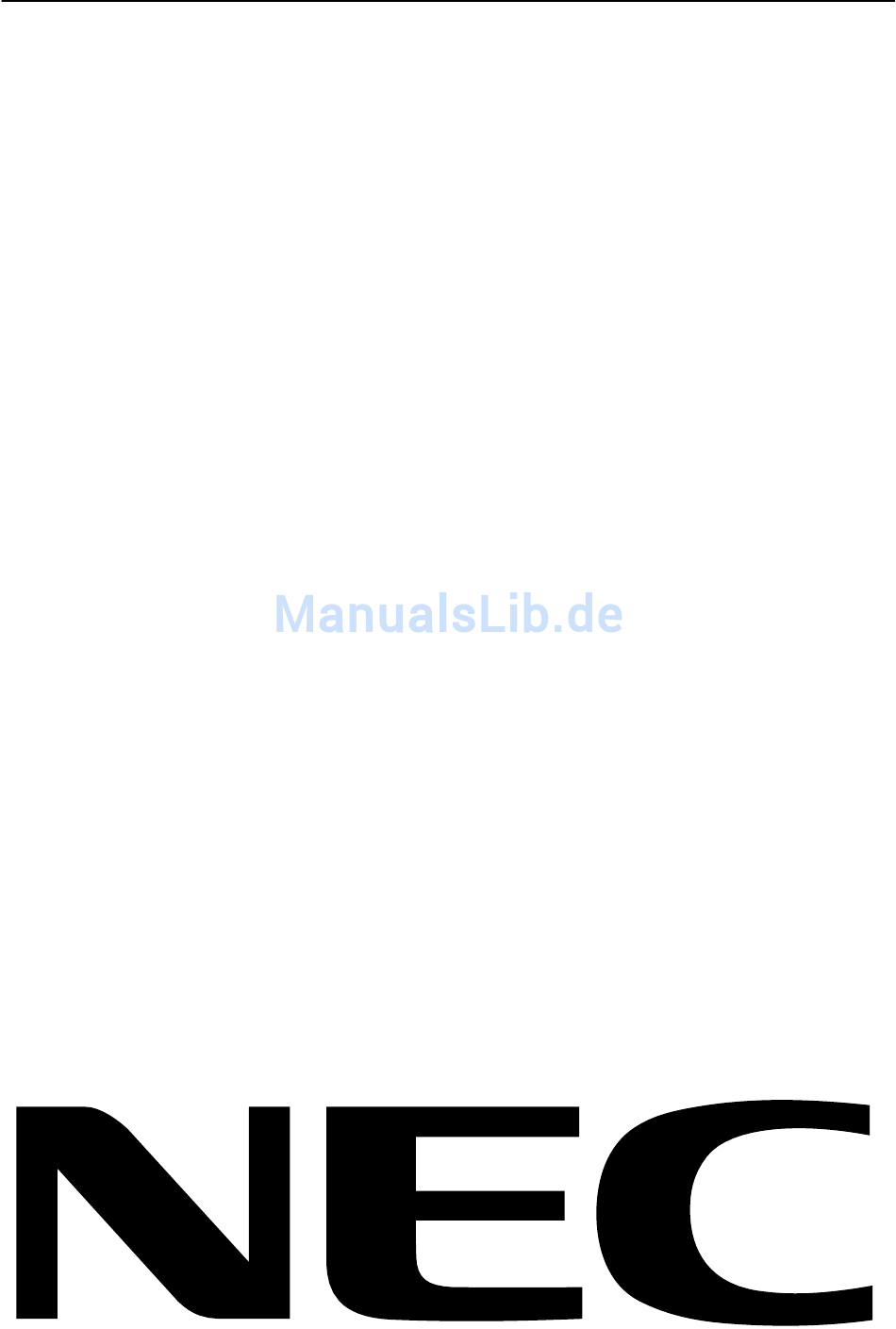

- Seite 1 MultiSync LCD2070NX MultiSync LCD2070VX Bedienerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Konformitätserklärung ........................ Deutsch-2 Inhalt der Verpackung ........................ Deutsch-3 Kurzanleitung ..........................Deutsch-4 Bedienelemente ......................... Deutsch-8 Einsatzempfehlungen ....................... Deutsch-10 Technische Daten - MultiSync LCD2070VX ................Deutsch-12 Technische Daten - MultiSync LCD2070NX ................Deutsch-13 Merkmale und Funktionen ....................... Deutsch-14 Fehlerbehebung ........................Deutsch-15 TCO’03 ............................. Deutsch-16... -
Seite 3: Warnung, Vorsicht
Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien. NaViSet ist eine Marke der NEC Display Solutions Europe GmbH in den Ländern der EU und der Schweiz. MultiSync ist eine eingetragene Marke der NEC Display Solutions, Ltd. in Großbritannien, Italien, Österreich, den Niederlanden, der Schweiz, Schweden, Spanien, Dänemark, Deutschland, Norwegen und Finnland. -
Seite 4: Konformitätserklärung - Canadian Department Of Communications
(1) Das Gerät darf keine unerwünschten Störgrößen aussenden. (2) Das Gerät muss empfangene Störgrößen aufnehmen können, auch wenn diese Funktionsstörungen verursachen. Verantwortlich in den USA: NEC Display Solutions of America, Inc. Adresse: 500 Park Blvd, Suite 1100 Itasca, Illinois 60143... -
Seite 5: Inhalt Der Verpackung
Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten: • Monitor MultiSync LCD mit neig-, schwenk- und höhenverstellbarem Fuß • Netzkabel • Kabelabdeckung • Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften an beiden Seiten) • Signalkabel (DVI-D auf DVI-D) •... -
Seite 6: Kurzanleitung
Kurzanleitung Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen: 1. Schalten Sie Ihren Computer aus. 2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Signalkabel mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest. PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des entsprechenden Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2). - Seite 7 8. Sorgen Sie dafür, dass alle Kabel flach am Fuß anliegen (Abbildung C.3). USB-Kabel D-SUB-Kabel (Nur Modell NX) flach Abbildung C.3 (Bild: Modell LCD2070NX) 9. Halten Sie alle Kabel fest, und setzen Sie die Kabelabdeckung auf den Fuß (Abbildung D.1). Zum Entfernen heben Sie die Kabelabdeckung an, wie in Abbildung D.2 dargestellt.
-
Seite 8: Heben Und Senken Des Bildschirms
Heben und Senken des Bildschirms Der Monitor kann gehoben oder gesenkt werden. Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an, und heben oder senken Sie ihn auf die gewünschte Höhe (Abbildung RL.1). HINWEIS: Heben und senken Sie den Monitor vorsichtig. Abbildung RL.1 Neigen und Schwenken Fassen Sie den Monitor an beiden Seiten und neigen bzw. -
Seite 9: Installation Auf Einem Tragarm
5. Heben Sie den Fuß jetzt an, um die oberen Haken zu lösen, und entfernen Sie den Fuß (Abbildung S.3). 6. Entfernen Sie die beiden Schrauben oben am Monitor (Abbildung S.4). Der Monitor kann jetzt auf andere Art montiert werden. 7. -
Seite 10: Bedienelemente
Bedienelemente Die OSM Bedienelemente (On-Screen-Manager) auf der Vorderseite des Monitors haben folgende Funktionen: Sie können auf das OSM Menü zugreifen, indem Sie eine der Steuerungstasten (MENU/EXIT, Links, Rechts, Auf, Ab) drücken. Zum Wechseln des Signaleingangs drücken Sie die Taste SELECT. Zum Ändern des DV-MODUS, drücken Sie Taste RESET/DV MODE. - Seite 11 Farbsteuerungssystem Farbsteuerungssystem: Mit sechs vordefinierten Farbeinstellungen kann die gewünschte Farbeinstellung aktiviert werden (sRGB und ORIGINAL FARBEN sind Standardeinstellungen und können nicht angepasst werden. R,G,B: Hier können die Werte für die Farben Rot, Grün und Blau erhöht oder verringert werden. Die Änderungen der Farben ist auf dem Bildschirm sichtbar.
-
Seite 12: Einsatzempfehlungen
Standbild angezeigt und bleibt ein „Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 13 DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet.
-
Seite 14: Technische Daten - Multisync Lcd2070Vx
60 Hz bis 75 Hz 1152 x 870* bei 75 Hz 1280 x 1024* bei 60 Hz bis 75 Hz 1600 x 1200 bei 60 Hz........ NEC empfiehlt für optimale Leistung die angegebenen Auflösungen bei 60 Hz. Nutzbare Horizontal: 408 mm/16,1 Zoll Bildschirmfläche... -
Seite 15: Technische Daten - Multisync Lcd2070Nx
60 Hz bis 85 Hz 1152 x 870* bei 75 Hz 1280 x 1024* bei 60 Hz bis 85 Hz 1600 x 1200 bei 60 Hz........ NEC empfiehlt für optimale Leistung die angegebenen Auflösungen bei 60 Hz. Nutzbare Horizontal: 408 mm/16,1 Zoll Bildschirmfläche... -
Seite 16: Merkmale Und Funktionen
Merkmale und Funktionen Das schlanke Design schafft auf Ihrem Schreibtisch mehr Platz zum Arbeiten und Spielen, und die gestochen scharfe und klare Bild- und Textwiedergabe des Flachbildschirms garantiert entspanntes Sehen. Die berührungslose Einstellungsautomatik nimmt beim ersten Einschalten die optimalen Einstellungen für den Monitor vor. Das Farbsteuerungssystem ermöglicht die Auswahl aus sechs Farbeinstellungen, je nach persönlicher Vorliebe. -
Seite 17: Fehlerbehebung
Stunde lang ein Standbild angezeigt und bleibt ein „Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 18: Tco'03
TCO’03 (Dies ist eine Übersetzung des englischen TCO’03-Textes) Herzlichen Glückwunsch! Ihr neues Anzeigegerät trägt das Siegel „TCO’03 Displays“. Das bedeutet, dass dieses Gerät nach Qualitäts- und Umweltrichtlinien hergestellt wurde, die zu den strengsten der Welt gehören. Bei der Entwicklung dieses hochleistungsfähigen Geräts wurde nicht nur auf Benutzerfreundlichkeit, sondern auch auf möglichst geringe Umweltbelastung geachtet. -
Seite 19: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (Internationale Organisation für Normung) und TCO (Dachverband der schwedischen Angestellten- und...
