Surface non abrasive
Figure R.2
Figure R.3
100 mm
Spécifications
4-VIS (M4)
Profondeur MAXI. : 8,5 mm
Si vous utilisez d'autres
vis, vérifiez leur longueur.
Poids de l'assemblage du LCD : 5,9 kg (MAXI.) (LCD205WNXM)
6,3 kg (MAXI.) (LCD225WNXM/LCD225WNX)
Commandes
Fonctionnement des boutons de commandes OSD (On-screen-Display) sur la face avant du moniteur :
1. Fonction de base en pressant chaque touche
Bouton
Aucun affichage OSD
Affichage de l'OSD.
Affichage de l'OSD
Aller vers la phase de
(Phase de sélection d'icône)
réglage.
Affichage de l'OSD
Aller vers la phase de
(phase de réglage)
sélection de l'icône.
2. Structure du menu OSD
Menu principal (Sélection des icônes,
Entrée analogique)
Appuyez sur
la touche
« SELECT »
Appuyez sur la touche « SELECT »
04_French
Figure R.4
Epaisseur de la fixation
(Bras) 2,0 ~ 3,2 mm
Serrez toutes les vis
100 mm
–
SELECT
Raccourci vers le menu
Réglage de la luminosité.
le curseur va vers la gauche.
Règle en diminuant la valeur
ou le curseur de réglage va
vers la gauche.
Menu principal (réglage)
Appuyez sur
la touche
« SELECT »
Réglez en utilisant
« – » ou « + »
Français-3
3

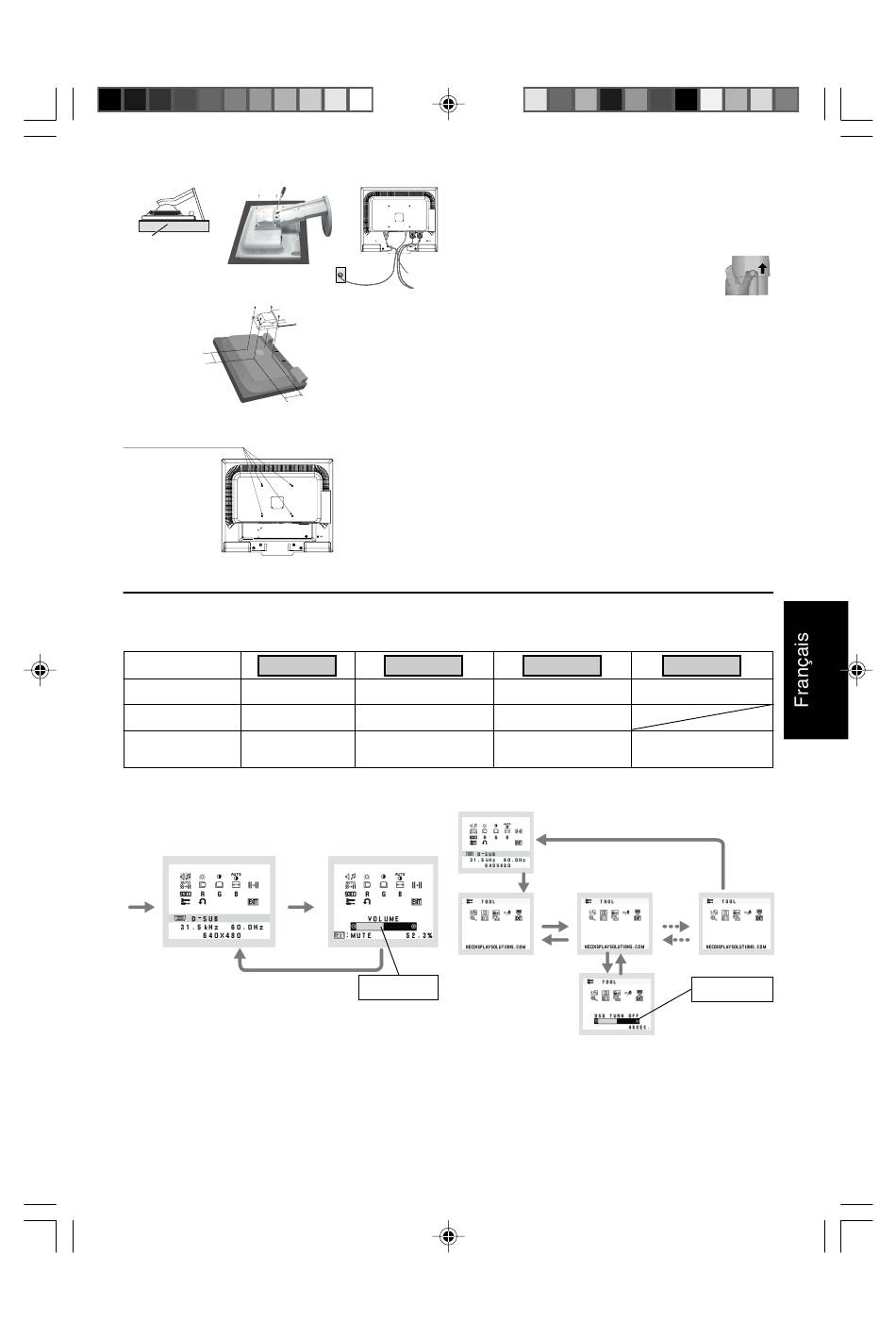

Dépose pour montage du support du moniteur
Pour préparer le moniteur en vue d'un autre montage :
1. Placez les mains de chaque côté du moniteur et levez ce dernier
jusqu'à la position la plus haute. Retirez le cache-câble.
REMARQUE : Si vous rencontrez des difficultés lors du
retrait du cache-câbles, poussez
l'ouverture inférieure vers le haut pour la
retirer, comme illustré à la figure ci-contre.
2. Déconnectez tous les câbles.
3. Placez le moniteur face vers le bas sur une surface non abrasive
(Figure R.2).
4. Retirez les quatre vis fixant le moniteur à son support et enlevez
l'ensemble support (Figure R.3).
Le moniteur est maintenant prêt pour un montage différent.
5. Connectez tous les câbles à l'arrière du moniteur (Figure R.4).
6. Inversez cette procédure pour fixer à nouveau le support.
REMARQUE : Utilisez uniquement une méthode de montage
alternative compatible VESA.
REMARQUE : Manipulez avec soin lorsque vous placez le couvercle
du câble et évitez de vous pincer les doigts.
Raccordement d'un bras flexible
Ce moniteur LCD est conçu pour être utilisé avec un bras flexible.
Veuillez utiliser les vis fournies (4) comme indiqué dans l'image lors de
l'installation. Afin de respecter les prescriptions relatives à la sécurité,
le moniteur doit être monté sur un bras garantissant la stabilité
nécessaire en fonction du poids du moniteur.
Le moniteur LCD doit être uniquement utilisé avec un bras
homologué (par exemple, portant la marque GS).
+
Raccourci vers le menu
Réglage du volume.
le curseur va vers la droite.
Règle en augmentant la valeur
ou le curseur de réglage va
vers la droite.
Exemple Outil :
Appuyez sur la touche « SELECT »
Appuyez sur la touche « SELECT »
Appuyez
sur « – »
ou « + »
Sous-menu
(Sélection de
l'icône)
Sous-menu (réglage)
9/10/07, 6:43 PM
1<->2/RESET
Sélection du signal d'entrée.
Opération de réinitialisation.
Couper/rétablir le son dans le
menu Réglage du volume.
Appuyez
sur « – »
ou « + »
Appuyez sur la touche « SELECT »
Réglez en utilisant
« – » ou « + »
