Superficie no abrasiva
Figura R.2
Figura R.3
100 mm
Especificaciones
4 TORNILLOS (M4)
Profundidad MÁX.: 8,5 mm
Si utiliza otros tornillos,
compruebe la longitud
del tornillo.
Peso del conjunto del monitor: 5,9 kg (MÁX.) (LCD205WNXM)
6,3 kg (MÁX.) (LCD225WNXM/LCD225WNX)
Controles
Los botones de control OSD (On-Screen-Display) situados en la parte frontal del monitor funcionan del siguiente modo:
1. Funciones básicas pulsando una tecla
Botón
SELECT
Si no aparece
Aparece OSD.
OSD
Si aparece OSD
Pasa al nivel de ajuste.
(selección del icono)
Si aparece OSD
Pasa al nivel de selección
(ajuste)
del icono.
2. Estructura de OSD
Menú principal (Selección del icono,
entrada analógica)
Pulse
la tecla
"SELECT"
Pulse la tecla "SELECT"
03_Spain
Figura R.4
Grosor de la escuadra
(brazo) 2,0 ~ 3,2 mm
Apriete todos los tornillos
100 mm
–
Acceso rápido al menú de
ajuste del brillo.
El cursor se desplaza hacia
la izquierda.
Disminución del valor de
ajuste o el cursor para el
ajuste se desplaza hacia la
izquierda.
Menú principal (ajuste)
Pulse
la tecla
"SELECT"
Ajuste con
"–" o "+"
Español-3
3

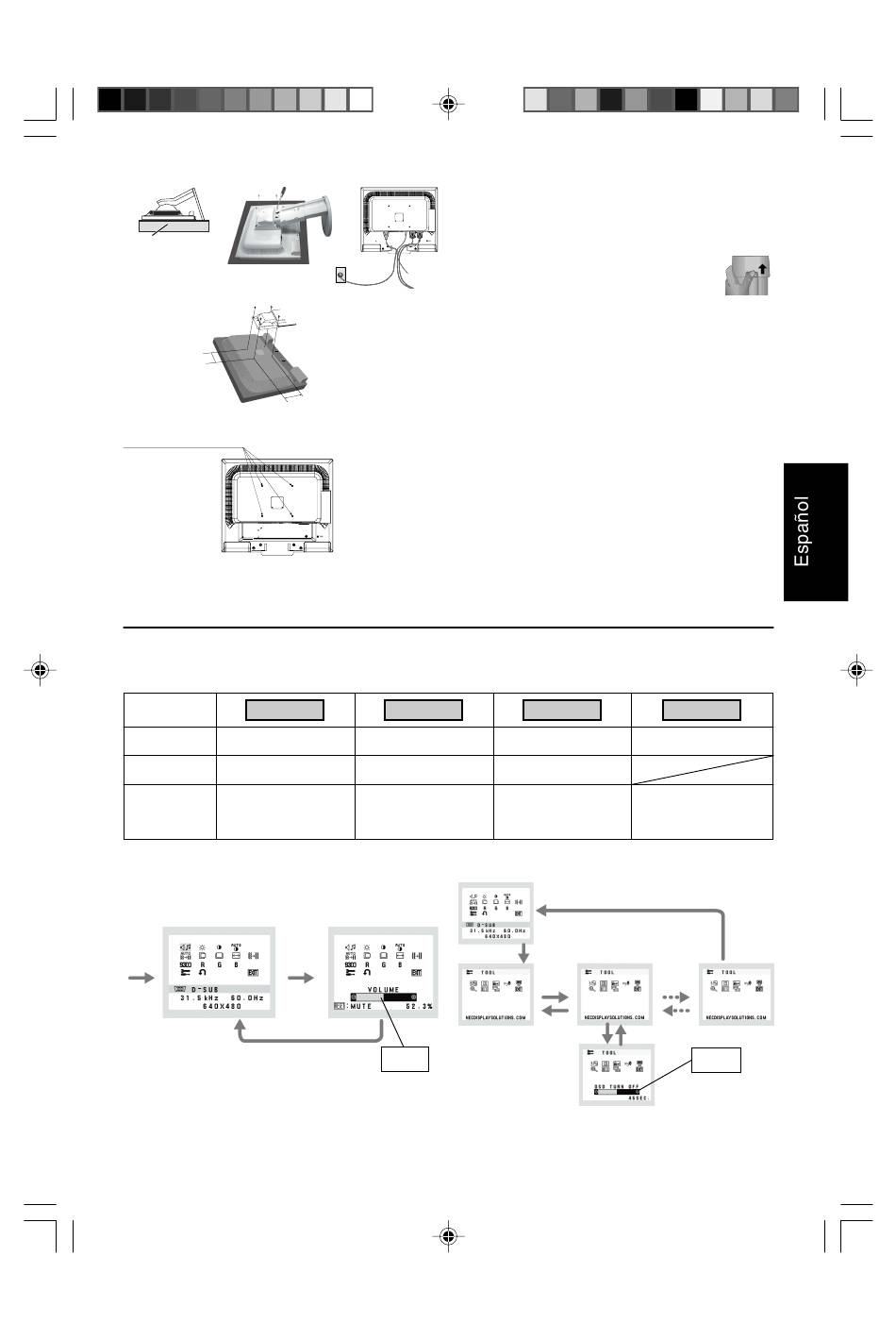

Cómo retirar el soporte del monitor para el montaje
Para montar el monitor de otra forma:
1. Coloque una mano a cada lado del monitor y levántelo hasta
alcanzar la posición más alta. Retire el conducto para cables.
NOTA:
si tiene dificultades para retirar el conducto
para cables, empuje la abertura inferior hacia
arriba, tal como ilustra la imagen.
2. Desconecte todos los cables.
3. Coloque el monitor boca abajo en una superficie no abrasiva
(figura R.2).
4. Retire los 4 tornillos que unen el monitor al soporte y retire el
soporte (figura R.3).
El monitor ya está preparado para montarlo de otro modo.
5. Conecte todos los cables a la parte posterior del monitor
(figura R.4).
6. Repita el proceso en sentido inverso para volver a montar el
soporte.
NOTA:
utilice sólo métodos de montaje alternativos compatibles
con VESA.
NOTA:
para evitar dañar o dejar caer el soporte, cójalo con
cuidado.
Instalación de un brazo flexible
Este monitor LCD está diseñado para ser utilizado con un brazo
flexible.
Para el montaje utilice los tornillos (4) que se suministran con el
producto y colóquelos tal como muestra la imagen. Para cumplir las
normas de seguridad, el monitor debe estar montado a un brazo que
garantice la estabilidad necesaria teniendo en cuenta el peso del
monitor.
El monitor LCD sólo se podrá utilizar con un brazo homologado (por
ejemplo, de la marca GS).
+
Acceso rápido al menú de
ajuste del volumen.
El cursor se desplaza hacia
la derecha.
Aumento del valor de ajuste
o el cursor para el ajuste se
desplaza hacia la derecha.
Ejemplo Tool (herramienta):
Pulse la tecla "SELECT"
Pulse la tecla "SELECT"
Pulse
"–" o "+"
Submenú
(selección del
icono)
Submenú (ajuste)
9/10/07, 6:43 PM
1<->2/RESET
Selección de señal de
entrada.
Función de reajuste.
Silencio encendido/apagado
en el menú del volumen.
Pulse
"–" o "+"
Pulse la tecla "SELECT"
Ajuste con
"–" o "+"
