Inclinaison à 30˚
Hauteur
maximale
du support
Entrée Audio
Entrée1 (DVI)
Cordon d'alimentation
Figure B.1
Type A
Type A
Type B
Figure C.1
Câble DVI
Cordon
d'alimentation
Figure C.2
Câble D-SUB
Figure C.4
Figure D.1
Figure D.2
Figure RL.1
Figure TS.1
04_French
Câble DVI
Entrée2 (D-Sub)
USB (LCD205WNXM/
LCD225WNXM uniquement)
Casque
Type A
Type B
Appareil USB
Figure C.3
Câble USB
(LCD205WNXM/
LCD225WNXM uniquement)
Plat
Bouton
d'alimentation
Figure D.3
Figure R.1
Français-2
2

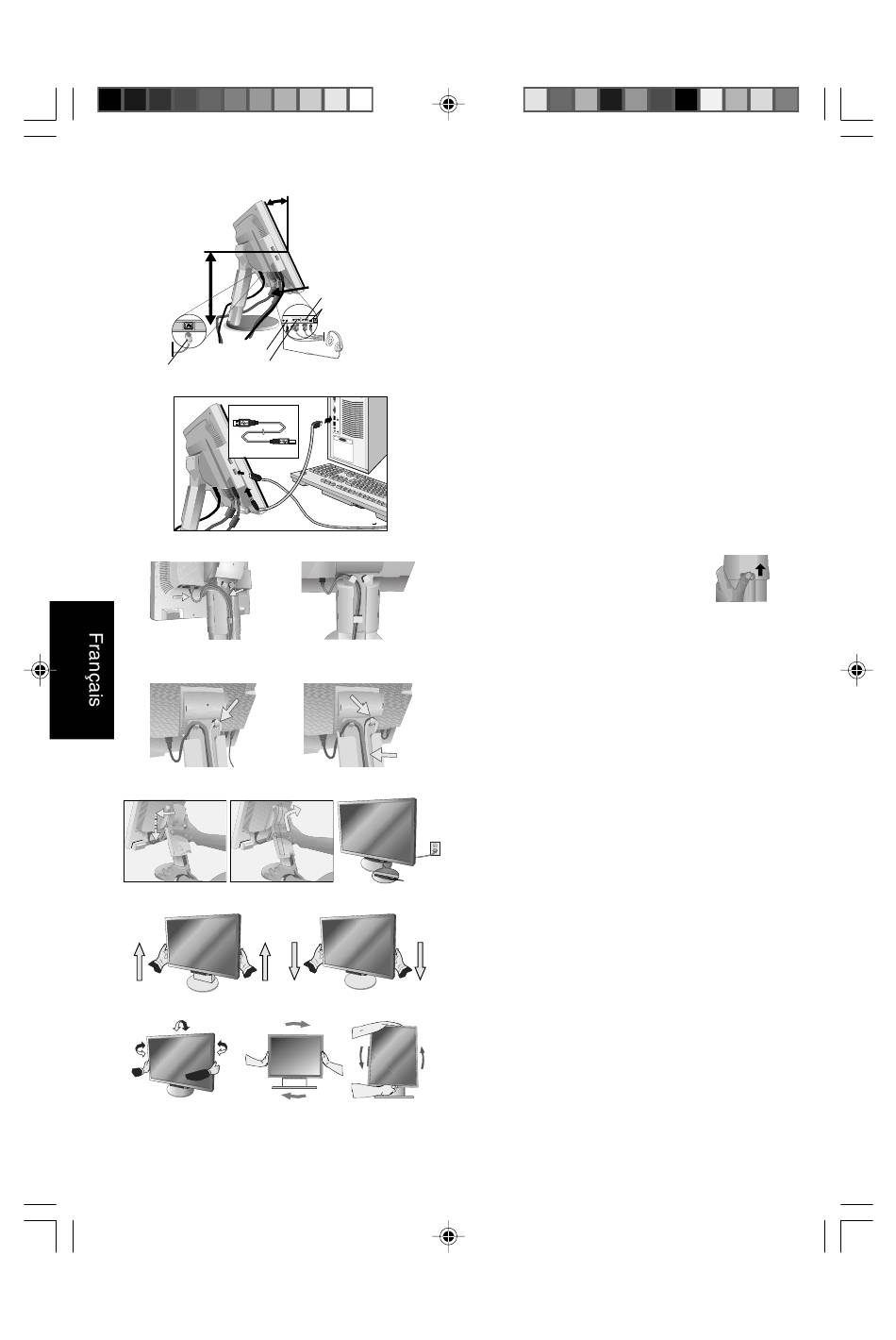

3. Placez les mains de chaque côté du moniteur pour incliner l'écran
LCD de 30 degrés et levez cette dernière jusqu'à la position la
plus haute (Figure B.1).
4. Reliez tous les câbles au connecteur approprié à l'arrière du
moniteur (Figure B.1). Pour utiliser un câble USB, connectez la
prise de type B au port montant USB au bas du moniteur et la
prise de type A au port descendant de l'ordinateur (Figure C.1).
Si vous utilisez le cordon de l'appareil USB, utilisez l'un des ports
descendants sur le côté ou au bas du moniteur. Branchez les
écouteurs (non fournis) au connecteur approprié à l'arrière du
moniteur si nécessaire (Figure B.1).
REMARQUE : En cas de branchement des câbles DVI et D-Sub, le
câble DVI doit être branché le long de la nervure située
sur le côté du cordon d'alimentation (Figure C.2).
5. Pour une bonne gestion du câblage, placez les câbles dans
l'ordre suivant : câble d'alimentation et câble DVI.
6. Placez le câble DVI et le câble d'alimentation dans les crochets,
comme indiqué sur la Figure C.3.
7. Placez les câbles D-Sub et USB (LCD205WNXM/LCD225WNXM
uniquement) dans les crochets spécifiques illustrés à la Figure C.4.
8. Assurez-vous que tous les câbles sont bien fixés contre le support
(Figure C.4).
9. Maintenez fermement les câbles et placez le cache-câble sur le
support (Figure D.1). Pour retirer le cache-câble, soulevez le
couvercle comme indiqué sur la Figure D.2.
REMARQUE : Manipulez avec soin lorsque vous placez le couvercle
du câble et évitez de vous pincer les doigts.
10. Connectez le cordon d'alimentation à la prise de courant (Figure D.3).
REMARQUE : Si vous rencontrez des difficultés lors du
retrait du cache-câble, poussez
l'ouverture inférieure vers le haut pour la
retirer, comme illustré à la Figure E.1.
REMARQUE : Veuillez vous reporter à la section
Attention de ce manuel pour le choix d'un
cordon d'alimentation adapté.
11. Allumez le moniteur avec le bouton d'alimentation situé à l'avant
ainsi que l'ordinateur (Figure D.3).
12. Le réglage automatique sans intervention applique
automatiquement au moniteur, pour la plupart des résolutions, les
paramètres optimaux en fonction de la configuration initiale
(entrée analogique uniquement). Pour des réglages
supplémentaires, utilisez les commandes OSD suivantes :
•
Contraste auto
•
Réglage Automatique
Reportez-vous à la section Commandes de ce manuel de l'utilisateur
pour une description complète de ces commandes OSD.
REMARQUE : Si vous rencontrez des problèmes, veuillez vous
reporter à la section Résolution des problèmes
(CD-ROM).
Élévation et abaissement de l'écran du moniteur
Le moniteur peut être élevé ou abaissé. Pour élever ou abaisser l'écran,
placez les mains de chaque côté du moniteur et élevez ou abaissez ce
dernier à la hauteur qui vous convient (Figure RL.1).
REMARQUE : Manipulez l'écran avec précaution lorsque vous
l'élevez ou l'abaissez.
Inclinaison et pivotement
Maintenez les deux côtés du moniteur et ajustez l'inclinaison et
l'orientation à votre convenance (Figure TS.1).
REMARQUE : Manipulez l'écran avec précaution lorsque vous
l'inclinez et le faites pivoter.
Rotation de l'écran
Avant de pouvoir effectuer une rotation, l'écran doit être élevé au niveau
maximum de manière à éviter tout choc contre le bureau ou tout
pincement des doigts.
Pour élever l'écran, placez les mains de chaque côté du moniteur et
élevez ce dernier jusqu'à la hauteur maximum (Figure RL.1).
Pour faire tourner l'écran, placez les mains de chaque côté du moniteur
et faites tourner ce dernier dans le sens des aiguilles d'une montre de la
position Paysage à la position Portrait ou dans
le sens inverse de la position Portrait à la position Paysage (Figure R.1).
9/10/07, 6:43 PM
Figure E.1
