2.2 Einstellen des Leuchtfeldes
Duo - Fokus System

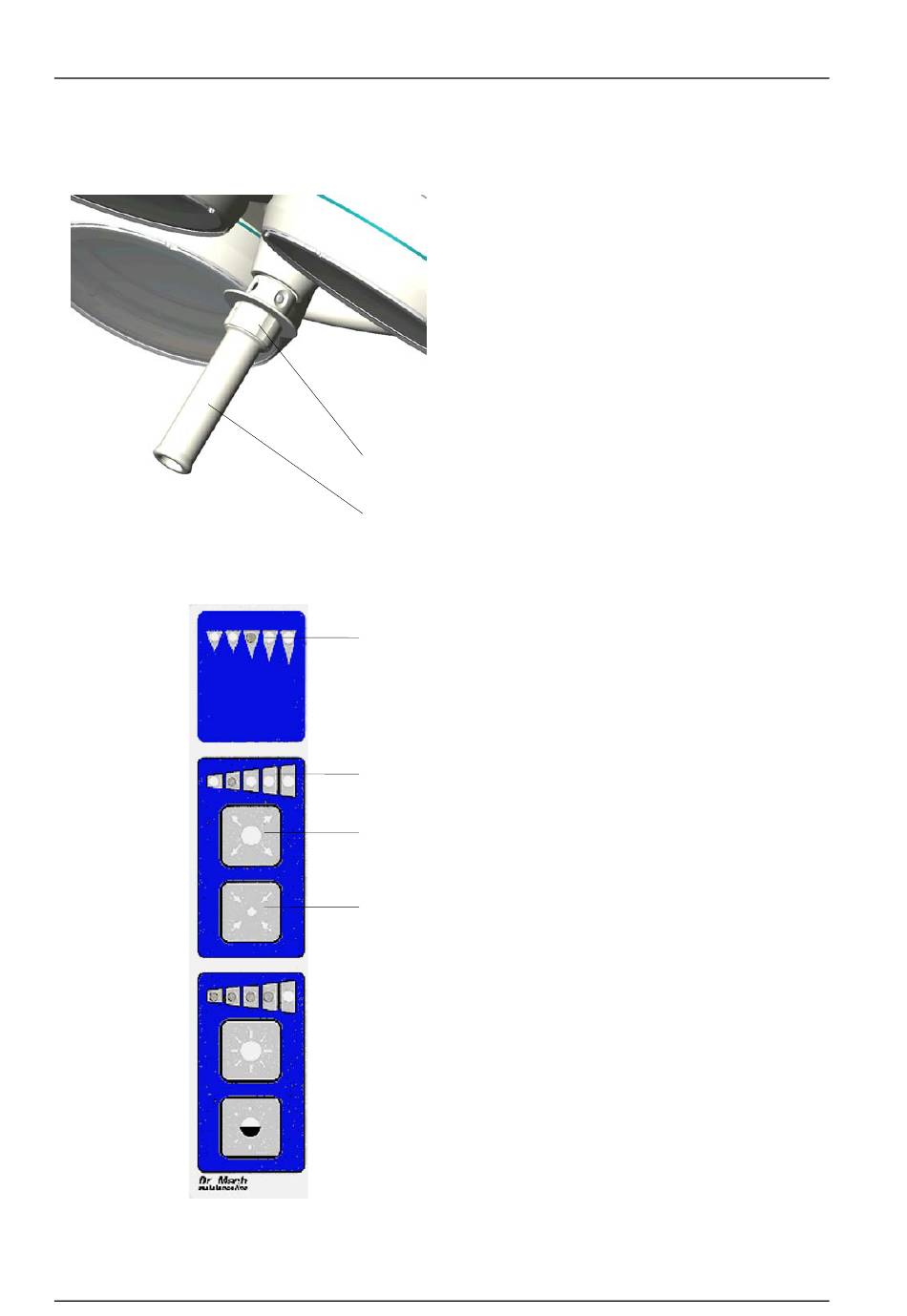

Das Leuchtfeld kann mit dem sterilisierbaren Hand-
griff und der Tastatur am Leuchtenbügel eingestellt
werden.
Es gibt zwei Möglichkeiten, das Leuchtfeld dem
Wundfeld anzupassen:
über die Leuchtfelderzusammenführung (sie-
-
he Punkt 2.1.1)
über die Fokussierung (siehe Punkt 2.1.2) – gilt
-
nur für die Modelle DF, DF/H und DF/AF.
2
Die Kombination aus Leuchtfelderzusammenführung
und Fokussierung
die ideale Anpassung des Leuchtfeldes an das
1
Wundfeld im Bereich von 8 bis 35cm Durchmesser.
Ein so großer Verstellbereich ist mit der herkömmli-
chen Technik nicht zu realisieren.
Alle Leuchtenmodelle (F, DF, DF/H, DF/AF) verfü-
gen über die Funktion „Leuchtfelderzusammenfüh-
3
rung". Dies erfolgt durch Drehen des Handgriffes 1.
Die DF-Modelle bieten zusätzlich zur Leuchtfelder-
zusammenführung die Funktion der „Fokussierung"
(Duo-Fokus). Zur Fokussierung den Stellring 2 am
Handgriff drehen, oder - falls das Bedienfeld am
Kardanbügel vorhanden ist - die Tasten 5, 6 drü-
4
cken.
Mit der Taste 5 wird der Fokus aufgeweitet, mit der
5
Taste 6 wird das Licht auf eine minimale Fläche
gebündelt. Den eingestellten fokussierten Durch-
messer an der LED-Reihe 4 ablesen.
6
Die LED-Reihe 3 ist eine Hilfestellung, um die
Leuchtfelder während des chirurgischen Eingriffes
optimal zusammenzuführen. Die fünf Dreiecke sym-
bolisieren den Abstand zwischen Leuchtenkörper
und Wundfeld. Während der Handgriff gedreht wird
(„Leuchtfelderzusammenführung"),
LED-Reihe 3 nach links oder nach rechts.
Leuchtet das kleinste Dreieck auf, sollte der Abstand
60cm betragen. Das Aufleuchten des nächstgröße-
ren Dreiecks bedeutet 80cm Abstand usw. Das Auf-
leuchten des größten Dreiecks (rechts) entspricht
einem Abstand von 140cm.
