2.4 Helligkeitsregulierung

Vor Inbetriebnahme der OP-Leuchten ist eine Messung und gegebenenfalls eine Einstellung der Span-
nung vorzunehmen. Nur so kann eine einwandfreie Funktionsweise gewährleistet werden.
Wird die Leuchte umgehängt, ist die Überprüfung zu wiederholen.

2.4.1 Messung der Spannung an den Halogenlampen

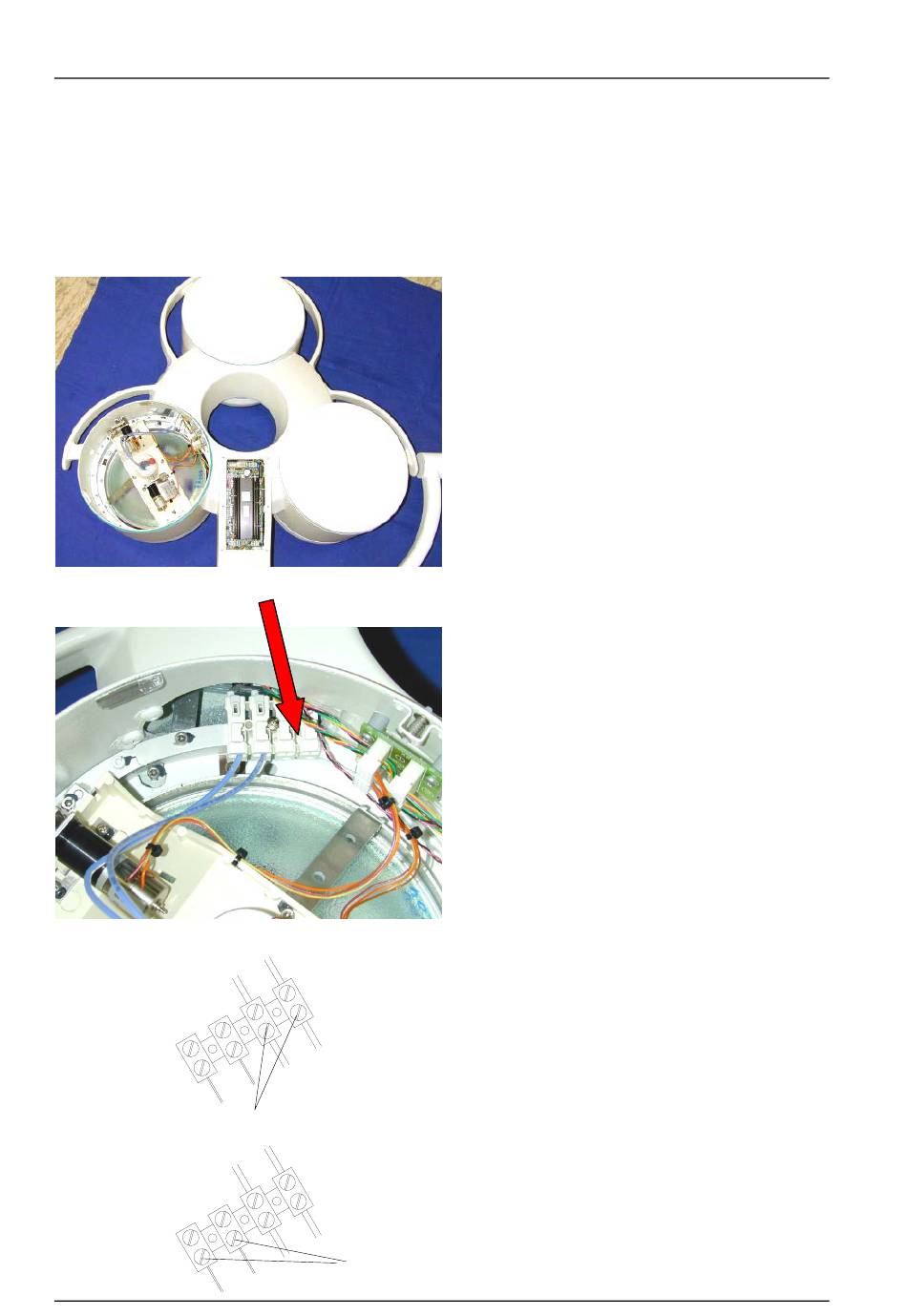

Messpunkte
59210001
Messpunkt 1+2
Messpunkt 3+4
Ausgabe 07
Zur Messung der Spannung wie folgt vorgehen:
Die Leuchte an der Decken- bzw. Wandaufhängung
montieren.
Die Leuchte einschalten.
Zur Messung den Deckel entfernen, der sich in der
gezeigten Position links neben der Kardananbin-
dung befindet. Den Raststift eindrücken und den
Deckel soweit drehen, bis er abgehoben werden
kann (beliebige Drehrichtung, das Rastloch befindet
sich nach Drehung ca. 4cm neben der ursprüngli-
chen Ausgangsposition).
Die Messpunkte zur Überprüfung der Spannung
befinden sich in jeder Mach -Leuchte an derselben
Position.
An den Messpunkten 1 + 2 wird die an den Halogen-
lampen anliegende Spannung
Leuchte ist dabei auf maximale Helligkeit gestellt.
Die Spannung AC oder DC hängt von der externen
Stromversorgung ab (Sollspannung 22,5-23,5V).
26.09.2006 / Bak Seite 10/28
Dr. Mach
Leuchten + Technik
gemessen. Die
