Installation

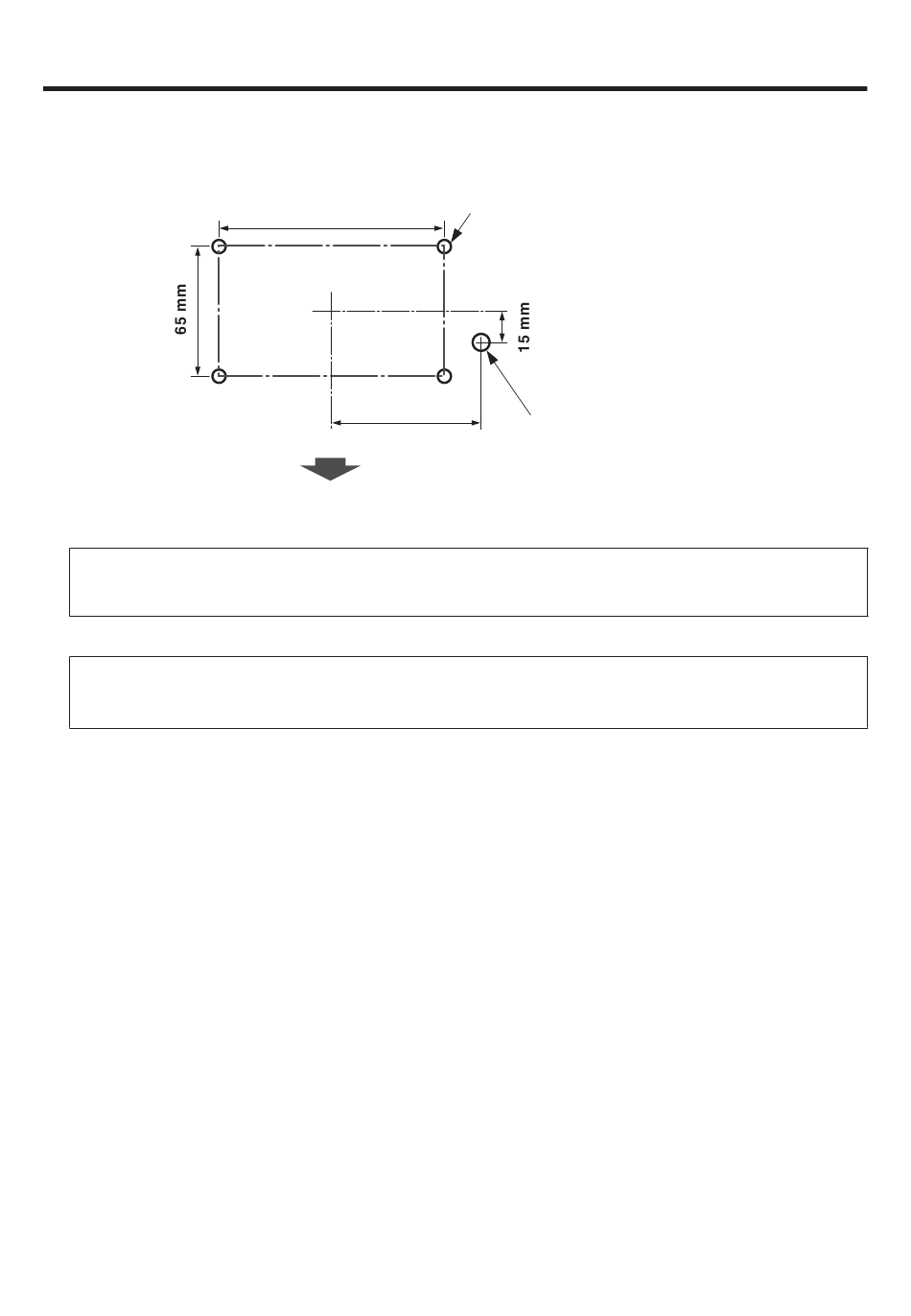

<Positionen und Abmessungen der Montagelöcher>
Hintere Sockel-Anschlusstafel
Überprüfen Sie die Positionen und Abmessungen der obigen Montagelöcher, um festzustellen,
welches auf der Seite der hinteren Sockel-Anschlusstafel liegt. Bestimmen Sie dann die
Montagerichtung des Schwenk-Neigekopfes, und beschaffen Sie die Dübel.
Hinweis
Bestimmen Sie die Länge des Außengewindes oder die Tiefe des Innengewindes der Dübel
unter Berücksichtigung der Dicke der Montagebereiche des Schwenk-Neigekopfes (10 mm)
sowie der Dicke der Fallschutz-Bodenstützplatte (1,6 mm).
(Überlassen Sie die Installation des Gerätes Ihrem Händler.)
113 mm
74 mm
des Schwenk-Neigekopfes
4 M6-Löcher (für Schwenk-
Neigekopf-Montage)
M8-Loch
(für Bodenstützplatten-
Montage)
- 23 (G) -
